Cylindrée

Modèle

Année

Finition

Catalogue pièces

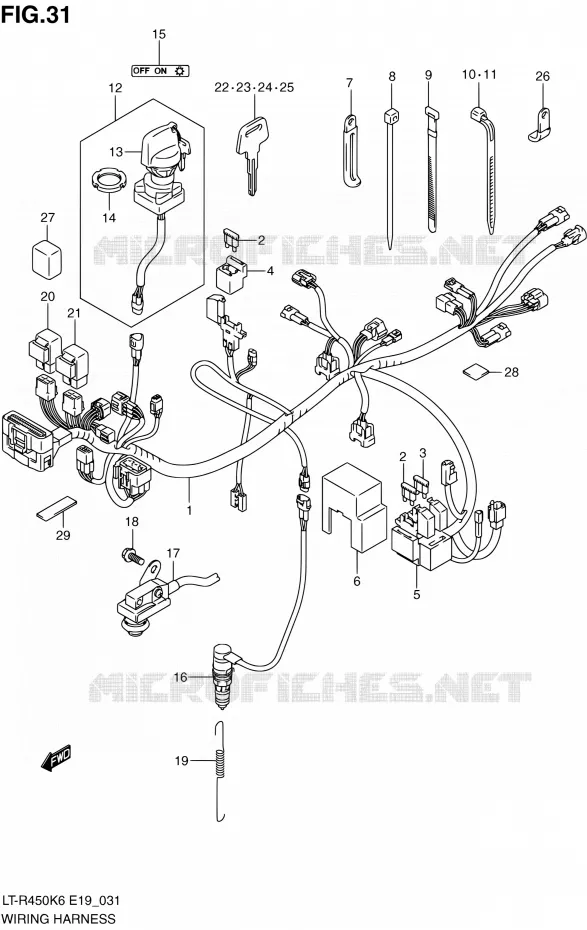

Vue éclatée

ENSEMBLE TEMOINS

FAISCEAU ELECTRIQUE POUR SUZUKI QUADRACER 450 2010

KIT JOINTS

(1) 36610-45G10-000

HARNESS, WIRING

(2) 09481-10101-000

FUSIBLE 10A
.FUSE (10A)

(2) 09481-10101-000

FUSIBLE 10A
.FUSE (10A)

(3) 09481-20101-000

FUSIBLE 20A
.FUSE (20A)

(4) 36742-39D00-000

.HOLDER

(5) 36742-45G00-000

.HOLDER

(6) 36717-45G00-000

.COVER FUSE

(7) 09404-06039-000

CLAMP
CLAMP (L:45)

(8) 09407-17403-000

CLAMP
CLAMP (L:170)

(9) 09407-12402-000

GUIDE DE CABLE L=120
CLAMP (L:120)

(10) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(11) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(12) 37110-45G01-000

SWITCH,IGNITION LT-R450/K6
SWITCH ASSY, IGNITION

(13) 37142-19B01-000

MASCOT,KEY
.MASCOT

(14) 37112-24500-000

NUT
.NUT, IGNITION

(15) 37139-45G01-000

PLATE,CONTROL LT-R450
PLATE, CONTROL INDENTIFICATION

(17) 37740-45G10-000

SWITCH ASSY, STOP LAMP

(18) 02162-0608A-000

BOLT. RH
SCREW, SWITCH

(20) 38740-24X50-000

RELAIS,BEQU.LAT./POMPE A ESS.
RELAY ASSY, FAN MOTOR

(21) 38740-31G11-000

RELAY ASSY,BACKUP LAMP
RELAY ASSY, FUEL PUMP

(22) 37146-19B00-000

EBAUCHE LT125H TYPE:C
KEY, BLANK (TYPE:C)

(23) 37146-19B10-000

EBAUCHE LT125H TYPE:D
KEY, BLANK (TYPE:D)

(24) 37146-19B20-000

EBAUCHE
KEY, BLANK (TYPE:E)

(25) 37146-19B30-000

EBAUCHE
KEY, BLANK (TYPE:F)

(27) 36618-45G10-000

COVER, CONNECTOR

(28) 33652-29F00-000

CAOUTCHOUC
PROTECTOR, HARNESS (30X80X1.0)

(29) 36920-45G00-000

PROTECTOR, HARNESS (20X50X2.0)

	Référence	Désignation	Qté
# 1	36610-45G10-000 3661045G10000 3661045G10000	HARNESS, WIRING	619,20 €
# 2	09481-10101-000 0948110101000 0948110101000	FUSIBLE 10A .FUSE (10A)	1,97 €
# 3	09481-20101-000 0948120101000 0948120101000	FUSIBLE 20A .FUSE (20A)	2,46 €
# 4	36742-39D00-000 3674239D00000 3674239D00000	.HOLDER	16,30 €
# 5	36742-45G00-000 3674245G00000 3674245G00000	.HOLDER	22,67 €
# 6	36717-45G00-000 3671745G00000 3671745G00000	.COVER FUSE	16,24 €
# 7	09404-06429-000 09404-06039-000 0940406429000	CLAMP CLAMP (L:45)	2,86 €
# 8	09407-17403-000 0940717403000 0940717403000	CLAMP CLAMP (L:170)	6,52 €
# 9	09407-12402-000 0940712402000 0940712402000	GUIDE DE CABLE L=120 CLAMP (L:120)	3,90 €
# 10	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 11	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 12	37110-45G00-000 37110-45G01-000 3711045G00000	SWITCH, IGNITION LT-R450/K6 SWITCH ASSY, IGNITION	113,69 €
# 13	37142-19B00-000 37142-19B01-000 3714219B00000	MASCOT, KEY .MASCOT	8,14 €
# 14	37112-24500-000 3711224500000 3711224500000	NUT .NUT, IGNITION	10,76 €
# 15	37139-45G00-000 37139-45G01-000 3713945G00000	PLATE, CONTROL LT-R450 PLATE, CONTROL INDENTIFICATION	4,73 €
# 17	37740-45G10-000 3774045G10000 3774045G10000	SWITCH ASSY, STOP LAMP	100,80 €
# 18	02162-0608A-000 021620608A000 021620608A000	BOLT. RH SCREW, SWITCH	1,73 €
# 20	38740-24X50-000 3874024X50000 3874024X50000	RELAIS, BEQU.LAT./POMPE A ESS. RELAY ASSY, FAN MOTOR	41,35 €
# 21	38740-31G10-000 38740-31G11-000 3874031G10000	RELAY ASSY, BACKUP LAMP RELAY ASSY, FUEL PUMP	32,30 €
# 22	37146-19B00-000 3714619B00000 3714619B00000	EBAUCHE LT125H TYPE:C KEY, BLANK (TYPE:C)	10,01 €
# 23	37146-19B10-000 3714619B10000 3714619B10000	EBAUCHE LT125H TYPE:D KEY, BLANK (TYPE:D)	10,01 €
# 24	37146-19B20-000 3714619B20000 3714619B20000	EBAUCHE KEY, BLANK (TYPE:E)	10,01 €
# 25	37146-19B30-000 3714619B30000 3714619B30000	EBAUCHE KEY, BLANK (TYPE:F)	8,96 €
# 27	36618-45G10-000 3661845G10000 3661845G10000	COVER, CONNECTOR	11,07 €
# 28	33652-29F00-000 3365229F00000 3365229F00000	CAOUTCHOUC PROTECTOR, HARNESS (30X80X1.0)	6,43 €
# 29	36920-45G00-000 3692045G00000 3692045G00000	PROTECTOR, HARNESS (20X50X2.0)	4,73 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE de votre Suzuki de QUADRACER. Nous restons à votre disposition pour toute question.
