EMBRAYAGE (MODEL K8 / K9 / L0)

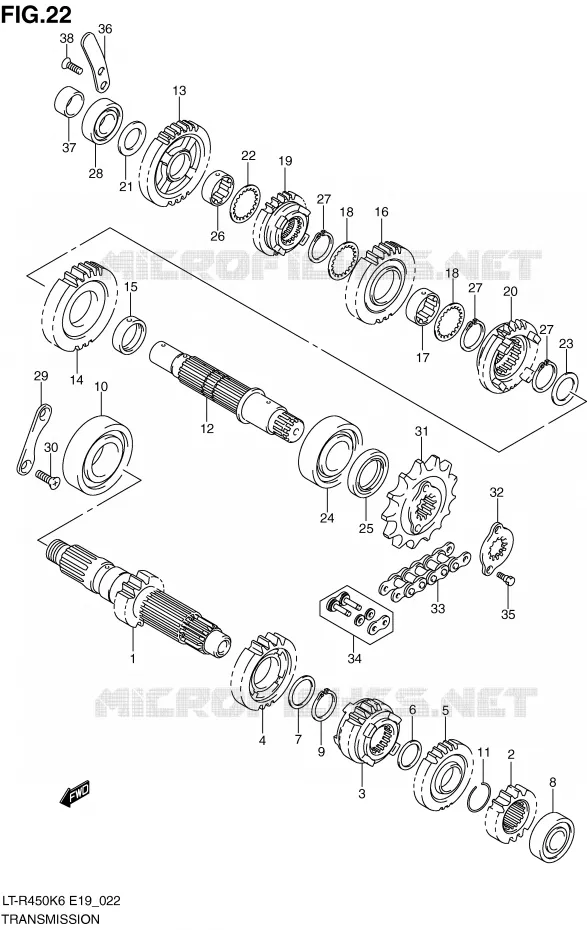

TRANSMISSION (MODEL K6 / K7) POUR SUZUKI QUADRACER 450 2009

TRANSMISSION (MODEL K8 / K9 / L0)

Numéros de pièces

SHAFT, COUNTER (NT:13)

24120-45G00-000 2412045G00000

Non disponible

GEAR. 2ND DRIVE (NT:18)
GEAR, 2ND DRIVE (NT:17)

24221-45G00-000 2422145G00000

110,44 €

Prix Unitaire TTC

GEAR. 3RD DRIVE (NT:21)
PIGNON 3EME LTZ400 K3

24231-45G00-000 2423145G00000

124,86 €

Prix Unitaire TTC

GEAR, 4TH DRIVE (NT:21)

24241-45G00-000 2424145G00000

98,86 €

Prix Unitaire TTC

GEAR. 5TH DRIVE (NT:26)
GEAR, 5TH DRIVE (NT:23)

24251-45G00-000 2425145G00000

100,27 €

Prix Unitaire TTC

SHIM, 22X28X1.0
WASHER, 5TH (22X28X1.0)

09181-22139-000 0918122139000

3,59 €

Prix Unitaire TTC

SHIM, 25X32X1.00
WASHER, 4TH (25X32X1.0)

09181-25139-000 0918125139000

3,59 €

Prix Unitaire TTC

ROULEMENT A BILLE 17X40X12
BEARING

09262-17027-000 0926217027000

26,45 €

Prix Unitaire TTC

ANNEAU RETENUE
CIRCLIP, 4TH DRIVE

09380-25003-000 0938025003000

3,56 €

Prix Unitaire TTC

BEARING. CNTR SHAFT RH
ROULEMENT

09262-25124-000 0926225124000

34,15 €

Prix Unitaire TTC

CLIP
CIRCLIP, 2ND DRIVE

09381-24001-000 0938124001000

2,31 €

Prix Unitaire TTC

DRIVE SHAFT
ARBRE

24130-45G01-000 2413045G01000

210,73 €

Prix Unitaire TTC

GEAR. 1ST DRIVEN (NT:27)
PIGNON 1ERE NT:27

24311-45G00-000 2431145G00000

113,96 €

Prix Unitaire TTC

GEAR. 2ND DRIVEN (NT:30)
GEAR, 2ND DRIVEN (NT:28)

24321-45G00-000 2432145G00000

113,96 €

Prix Unitaire TTC

BUSH, 2ND DRIVEN GEAR
BUSH, 2ND DRIVEN

24322-35F00-000 2432235F00000

17,00 €

Prix Unitaire TTC

GEAR, 3RD DRIVEN (NT:28)

24331-45G00-000 2433145G00000

118,80 €

Prix Unitaire TTC

BUSH, 3RD DRIVEN
BAGUE

24332-17E20-000 2433217E20000

28,83 €

Prix Unitaire TTC

3RD DRIVEN WASHER
WASHER, 3RD DRIVEN

24333-02F00-000 2433302F00000

8,89 €

Prix Unitaire TTC

GEAR. 4TH DRIVEN (NT:23)
PIGNON 4EME

24341-45G00-000 2434145G00000

143,51 €

Prix Unitaire TTC

GEAR. 5TH DRIVEN (NT:22)
GEAR, 5TH DRIVEN (NT:21)

24351-45G00-000 2435145G00000

130,09 €

Prix Unitaire TTC

RONDELLE SURETE 20X34X1.0
WASHER, 1ST DRIVEN RH

09181-20251-000 0918120251000

3,07 €

Prix Unitaire TTC

RONDELLE SURETE 22X34X1.0
WASHER, 1ST DRIVEN LH

09181-22223-000 0918122223000

3,28 €

Prix Unitaire TTC

RONDELLE 27X36X1
WASHER, 2ND DRIVEN

09160-27008-000 0916027008000

3,27 €

Prix Unitaire TTC

BEARING, 25X62X17
BEARING, DRIVE SHAFT LH

09262-25125-000 0926225125000

60,06 €

Prix Unitaire TTC

SEAL, OIL, 25X38X6
SEAL

09283-25086-000 0928325086000

32,36 €

Prix Unitaire TTC

DOUILLE 22X26X9
BUSH, 1ST DRIVEN GEAR

09300-22008-000 0930022008000

10,10 €

Prix Unitaire TTC

CIRCLIP
CIRCLIP, 2ND/3RD DRIVEN

09380-27006-000 0938027006000

2,77 €

Prix Unitaire TTC

ROULEMENT A BILLE 20X42X12
BEARING, DRIVE SHAFT RH

09262-20106-000 0926220106000

25,53 €

Prix Unitaire TTC

RETAINER
RETAINER, COUNTER SHAFT RH

24741-05G00-000 2474105G00000

7,77 €

Prix Unitaire TTC

VIS 6X12MM
SCREW, 6X12

09126-06011-000 0912606011000

2,06 €

Prix Unitaire TTC

PIGNON LTZ400 K3
SPROCKET, ENGINE (NT:14)

27511-07G00-000 2751107G00000

27,38 €

Prix Unitaire TTC

COURONNE LTZ400 K3

27512-07G00-000 2751207G00000

5,00 €

Prix Unitaire TTC

CHAIN ASSY.RM520SMZ10S.96L
CHAIN ASSY (RK520SM0Z10S, 96L)

27600-43B20-096 2760043B20096

118,60 €

Prix Unitaire TTC

JOINT SET.CHAIN
RACCORD

27620-43B20-000 2762043B20000

14,31 €

Prix Unitaire TTC

BOULON
BOLT (6X13)

09111-06039-000 0911106039000

5,11 €

Prix Unitaire TTC

RETAINER. KICK IDLE
PLAQUE

26264-45G00-000 2626445G00000

13,19 €

Prix Unitaire TTC

DOUILLE
SPACER (20X16X14)

09180-20059-000 0918020059000

4,97 €

Prix Unitaire TTC

SCREW. INTAKE PIPE

02122-0616A-000

02122-0616B-000

2,29 €

Prix Unitaire TTC

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au TRANSMISSION (MODEL K6/K7) de votre Suzuki de QUADRACER. Nous restons à votre disposition pour toute question.
