CULASSE POUR SUZUKI KINGQUAD 450 2007

CYLINDRE

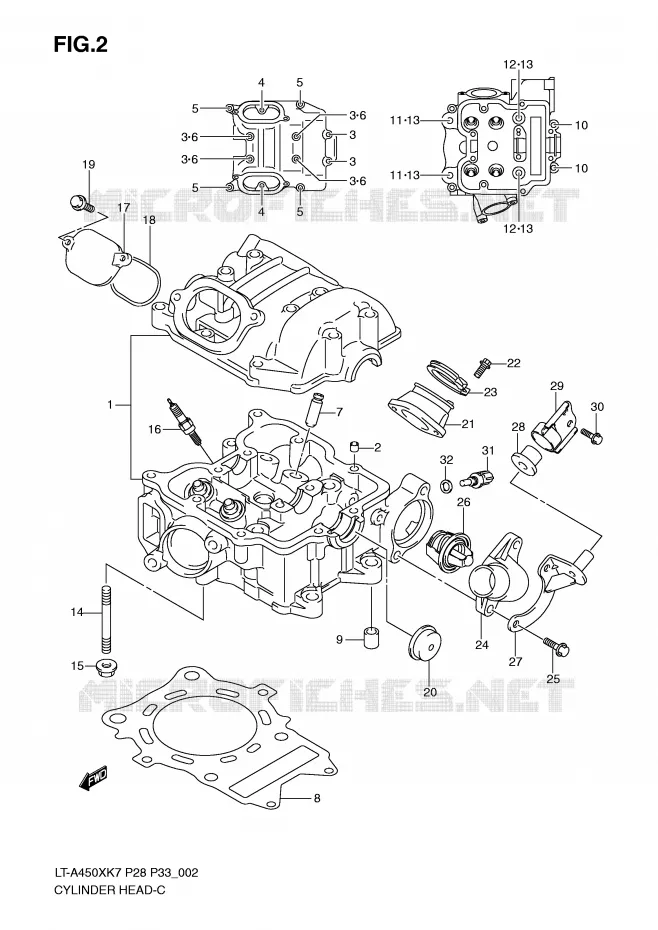

CULASSE pour Suzuki KINGQUAD 450 2007

(1)  11100-11H10-000
HEAD ASSY,CYLINDER
CULASSE

(2)  09206-08001-000
DOUILLE 6.2X8X11
PIN 16X10

(3)  09103-06064-000
VIS M6X60
BOLT

(3)  09103-06064-000
VIS M6X60
BOLT

(3)  09103-06064-000
VIS M6X60
BOLT

(3)  09103-06064-000
VIS M6X60
BOLT

(3)  09103-06064-000
VIS M6X60
BOLT

(3)  09103-06064-000
VIS M6X60
BOLT

(4)  01550-0625B-000
BOLT

(4)  01550-0625B-000
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(5)  01550-0635B-000
BOLT. CYLINDER HEAD BOLT
BOLT

(6)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(6)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(6)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(6)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(7)  11115-14D71-000
GUIDE,VALVE
GUIDE, VALVE (OS 0.3)

(8)  11141-11H00-000
GASKET. CYLINDER HEAD
JOINT DE CULASSE

(9)  04211-13189-000
DOUILLE 10.4X13X18
PIN 16X10

(10)  09103-08212-000
BOLT,ENGINE MTG,L135
BOLT (8X135)

(10)  09103-08212-000
BOLT,ENGINE MTG,L135
BOLT (8X135)

(11)  09103-10179-000
BOLT,L:190
BOLT (10X190)

(11)  09103-10179-000
BOLT,L:190
BOLT (10X190)

(12)  09103-10180-000
VIS 10X200
BOLT (10X200)

(12)  09103-10180-000
VIS 10X200
BOLT (10X200)

(13)  09168-10031-000
BAGUE DE JOINT 10.2X20X2.3
WASHER

(13)  09168-10031-000
BAGUE DE JOINT 10.2X20X2.3
WASHER

(13)  09168-10031-000
BAGUE DE JOINT 10.2X20X2.3
WASHER

(13)  09168-10031-000
BAGUE DE JOINT 10.2X20X2.3
WASHER

(14)  01421-0850B-000
STUD BOLT
BOLT,STUD

(15)  08316-1008B-000
NUT

(16)  09482-00590-000
PLUG,SPARK(CR6EIA-9)
SPARK PLUG (NGK,CR6EIA-9)
(16)  09482-00528-000
PLUG. SPARK (CR6E)
SPARK PLUG (NGK,CR6E)
(16)  09482-00456-000
SPARK PLUG (NGK,CR8E)
(16)  09482-00457-000
SPARK PLUG,U24ESR-N
SPARK PLUG (DENSO,U24ESR-N)
(16)  09482-00515-000
--> 09482-00516
SPARK PLUG (DENSO,U22ESR-N)
(16)  09482-00516-000
SPARK PLUG (NGK,CR7E)

(17)  11175-47D00-000
COUVERCLE D'INSPECTION
CAP, INSPECTION

(18)  11177-14D01-000
JOINT TORIQUE, COUVERCLE CONTR
O RING

(19)  01550-0620B-000
BOLT

(20)  09241-25007-000
COUVERCLE CAOUTCHOUC
PLUG, HEAD

(21)  13101-11H01-000
PIPE ASSY,INTAKE
PIPE D'ADMISSION

(22)  09106-06105-000
BOLT. INTAKE PIPE
BOLT

(23)  09402-52208-000
BRIDE 52MM
CLAMP

(24)  17661-31G00-000
COVER
COVER, THERMOSTAT

(25)  07130-0825B-000
BOLT. SPEED ROTOR
BOLT

(26)  17670-06G61-000
THERMOSTAT GSX-R1000/L9,S1000
THERMOSTAT

(27)  11653-11H01-000
PLATE, ENG MTG DAMPER

(28)  11654-31G01-000
DAMPER,ENG MTG LT-A700X
VALVULE

(29)  11655-31G03-000
STOPPER,ENG BUSH
BOUCHON

(30)  01550-0812B-000
BOLT

(31)  13650-10G00-000
SENSOR,WATER TEMP
CONTACTEUR

(32)  09168-12017-000
BAGUE DE JOINT 12X17X1
WASHER
Référence Désignation Prix Unitaire TTC Qté
# 1

11100-11H00-000

11100-11H10-000
 1110011H00000
HEAD ASSY, CYLINDER
CULASSE
# 2

09206-08001-000
0920608001000

0920608001000
DOUILLE 6.2X8X11
PIN 16X10
# 3

09103-06064-000
0910306064000

0910306064000
VIS M6X60
BOLT
# 4

01550-0625B-000
015500625B000

015500625B000
BOLT
# 5

01550-0635B-000
015500635B000

015500635B000
BOLT. CYLINDER HEAD BOLT
BOLT
# 6

09168-06023-000
0916806023000

0916806023000
BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)
# 7

11115-14D71-000
1111514D71000

1111514D71000
GUIDE, VALVE
GUIDE, VALVE (OS 0.3)
# 8

11141-11H00-000
1114111H00000

1114111H00000
GASKET. CYLINDER HEAD
JOINT DE CULASSE
# 9

04211-13189-000
0421113189000

0421113189000
DOUILLE 10.4X13X18
PIN 16X10
# 10

09103-08212-000
0910308212000

0910308212000
BOLT, ENGINE MTG, L135
BOLT (8X135)
# 11

09103-10179-000
0910310179000

0910310179000
BOLT, L:190
BOLT (10X190)
# 12

09103-10180-000
0910310180000

0910310180000
VIS 10X200
BOLT (10X200)
# 13

09168-10031-000
0916810031000

0916810031000
BAGUE DE JOINT 10.2X20X2.3
WASHER
# 14

01421-0850B-000
014210850B000

014210850B000
STUD BOLT
BOLT, STUD
# 15

08316-1008B-000
083161008B000

083161008B000
NUT
# 16

09482-00528-000
0948200528000

0948200528000
PLUG. SPARK (CR6E)
SPARK PLUG (NGK, CR6E)
# 16

09482-00590-000
0948200590000

0948200590000
PLUG, SPARK(CR6EIA-9)
SPARK PLUG (NGK, CR6EIA-9)
# 16

09482-00456-000
0948200456000

0948200456000
SPARK PLUG (NGK, CR8E)
Non disponible
# 16

09482-00457-000
0948200457000

0948200457000
SPARK PLUG, U24ESR-N
SPARK PLUG (DENSO, U24ESR-N)
Non disponible
# 16

09482-00515-000
0948200515000

0948200515000
--> 09482-00516
SPARK PLUG (DENSO, U22ESR-N)
Non disponible
# 16

09482-00516-000
0948200516000

0948200516000
SPARK PLUG (NGK, CR7E)
Non disponible
# 17

11175-47D00-000
1117547D00000

1117547D00000
COUVERCLE D'INSPECTION
CAP, INSPECTION
# 18

11177-14D01-000
1117714D01000

1117714D01000
JOINT TORIQUE, COUVERCLE CONTR
O RING
# 19

01550-0620B-000
015500620B000

015500620B000
BOLT
# 20

09241-25007-000
0924125007000

0924125007000
COUVERCLE CAOUTCHOUC
PLUG, HEAD
# 21

13101-11H00-000

13101-11H01-000
 1310111H00000
PIPE ASSY, INTAKE
PIPE D'ADMISSION
# 22

09106-06105-000
0910606105000

0910606105000
BOLT. INTAKE PIPE
BOLT
# 23

09402-52208-000
0940252208000

0940252208000
BRIDE 52MM
CLAMP
# 24

17661-31G00-000
1766131G00000

1766131G00000
COVER
COVER, THERMOSTAT
# 25

07130-0825B-000
071300825B000

071300825B000
BOLT. SPEED ROTOR
BOLT
# 26

17670-06G60-000

17670-06G61-000
 1767006G60000
THERMOSTAT GSX-R1000/L9, S1000
THERMOSTAT
# 27

11653-11H01-000
1165311H01000

1165311H01000
PLATE, ENG MTG DAMPER
# 28

11654-31G00-000

11654-31G01-000
 1165431G00000
DAMPER, ENG MTG LT-A700X
VALVULE
# 29

11655-31G01-000

11655-31G03-000
 1165531G01000
STOPPER, ENG BUSH
BOUCHON
# 30

01550-0812A-000

01550-0812B-000
 015500812A000
BOLT
# 31

13650-10G00-000
1365010G00000

1365010G00000
SENSOR, WATER TEMP
CONTACTEUR
# 32

09168-12017-000
0916812017000

0916812017000
BAGUE DE JOINT 12X17X1
WASHER
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki de KINGQUAD. Nous restons à votre disposition pour toute question.

Pièces d'origine pour Suzuki 450 KINGQUAD 2007

CARENAGES/CADRE PARTIE ELECTRIQUE MOTEUR/TRANSMISSION SUSPENSION / ROUES / FREINS SUSPENSIONS/FREINAGE/ROUES OPTIONS INFORMATIONS

Suzuki 450 KINGQUAD 2007

450 KINGQUAD 2007 LT-A450XK7(P28/P33)
