GARDE BOUE ARRIERE POUR SUZUKI GS-E 450 1982

CARENAGE TETE DE FOURCHE (GS450SZ E06, E24, E34, E39)

(1) 63112-44X50-000

GARDE BOUE
BODY, REAR FENDER FRONT

(2) 63113-44420-000

GARDE BOUE
BODY, REAR FENDER REAR

(3) 09329-05009-000

SILENTBLOC
CUSHION

(4) 02142-05127-000

SCREW
.SCREW, UPPER

(5) 09160-05043-000

WASHER
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(6) 08321-0105A-000

WASHER,LOCK
LOCK WASHER LOCALLY)

(7) 08310-00057-000

ECROU 5MM
..NUT

(8) 01500-06167-000

VIS 6X16MM
BOLT, FENDER REAR

(9) 08321-01067-000

RONDELLE 6MM
LOCK WASHER

(10) 01550-08257-000

VIS 8X25MM
.BOLT 8X25

(11) 08310-00087-000

ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(12) 08321-01087-000

BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH

(13) 63120-44400-000

RENFORCEMENT
REINFORCEMENT, REAR FENDER

(14) 63411-31900-000

BAVETTE
MUD GUARD, REAR FENDER

(15) 63311-44400-000

ALLONGEMENT GARDE BOUE
EXTENTION, REAR FENDER

(16) 02142-06127-000

VIS 6X12MM CHROMEE
SCREW, CENTER

(17) 02142-06167-000

VIS 6X16
SCREW, SIDE

(18) 09160-06028-000

RONDELLE 6.5X18X1
WASHER

(19) 08321-01067-000

RONDELLE 6MM
LOCK WASHER

(20) 08310-00067-000

ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,

	Référence	Désignation	Qté
# 1	63112-44100-000 63112-44X50-000 6311244100000	GARDE BOUE BODY, REAR FENDER FRONT	56,82 €
# 2	63113-44400-000 6311344400000	GARDE BOUE BODY, REAR FENDER REAR	Non disponible	0,00 €
# 3	09329-05003-000 09329-05009-000 0932905003000	SILENTBLOC CUSHION	3,37 €
# 4	02142-05128-000 02142-05127-000 0214205128000	SCREW .SCREW, UPPER	2,60 €
# 5	09160-05017-000 09160-05043-000 0916005017000	WASHER WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	2,60 €
# 6	08321-21058-000 08321-0105A-000 0832121058000	WASHER, LOCK LOCK WASHER LOCALLY)	2,42 €
# 7	08310-11058-000 08310-00057-000 0831011058000	ECROU 5MM ..NUT	2,46 €
# 8	01107-06168-000 01500-06167-000 0110706168000	VIS 6X16MM BOLT, FENDER REAR	2,62 €
# 9	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM LOCK WASHER	2,40 €
# 10	01517-08258-000 01550-08257-000 0151708258000	VIS 8X25MM .BOLT 8X25	3,62 €
# 11	08310-12088-000 08310-00087-000 0831012088000	ECROU 8MM NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,40 €
# 12	08321-21088-000 08321-01087-000 0832121088000	BAGUE DE RESSORT 8MM .8MM LOCK WASHER, RH	2,40 €
# 13	63120-44400-000 6312044400000 6312044400000	RENFORCEMENT REINFORCEMENT, REAR FENDER	Non disponible	0,00 €
# 14	63411-31900-000 6341131900000 6341131900000	BAVETTE MUD GUARD, REAR FENDER	Non disponible	0,00 €
# 15	63311-44400-000 6331144400000 6331144400000	ALLONGEMENT GARDE BOUE EXTENTION, REAR FENDER	Non disponible	0,00 €
# 16	02142-06127-000 0214206127000 0214206127000	VIS 6X12MM CHROMEE SCREW, CENTER	1,84 €
# 17	02142-06167-000 0214206167000 0214206167000	VIS 6X16 SCREW, SIDE	Non disponible	0,00 €
# 18	09160-06028-000 0916006028000 0916006028000	RONDELLE 6.5X18X1 WASHER	2,04 €
# 19	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM LOCK WASHER	2,40 €
# 20	08310-11068-000 08310-00067-000 0831011068000	ECROU 6MM NUT FIG.42 (H-4) : E16, E18, E22,	2,40 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.

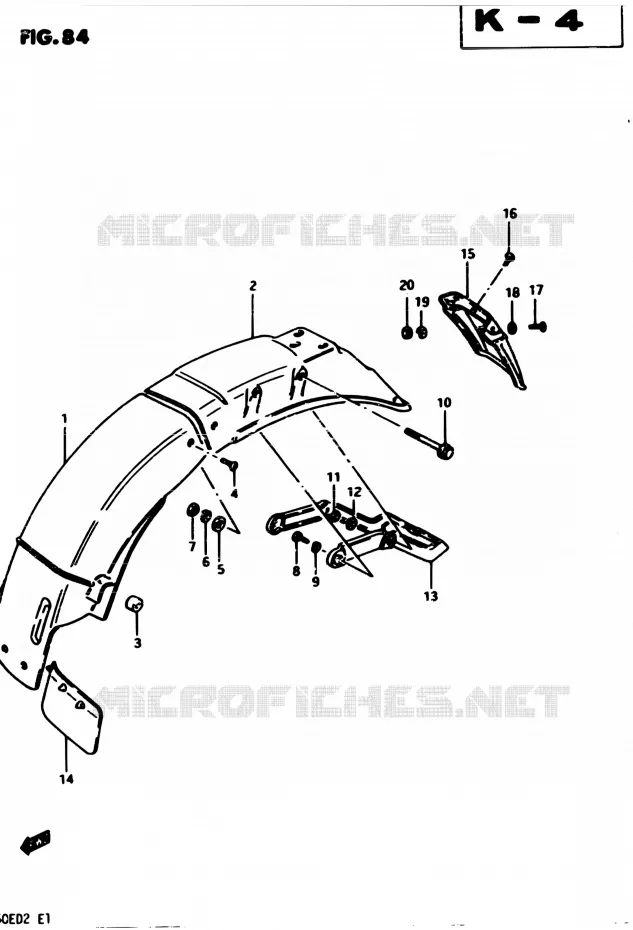

Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au GARDE BOUE ARRIERE de votre Suzuki GSE-450 de GS-E. Nous restons à votre disposition pour toute question.
