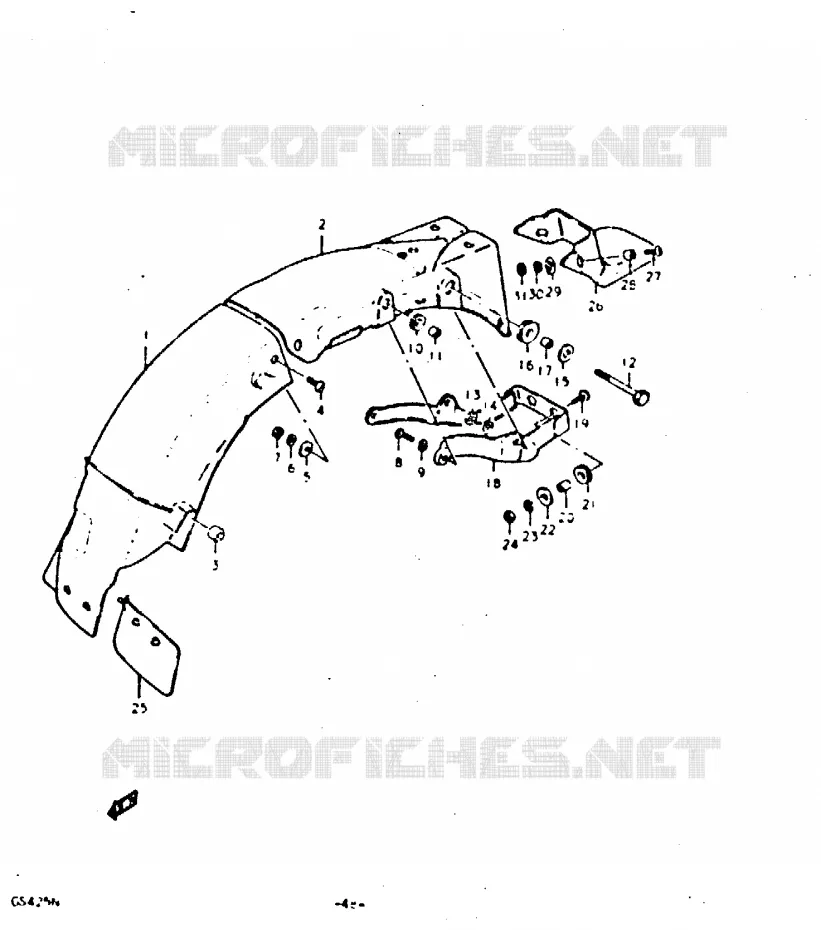

Vue éclatée

CARENAGES ARRIERE

GARDE BOUE ARRIERE POUR SUZUKI GS 425 1992

DEMARREUR

(1) 63112-44002-000

GARDE-BOUE ARRIERE GT250E (X7)
DISCONTINUED

(2) 63113-44001-000

GARDE-BOUE ARRIERE
BODY, REAR FENDER REAR

(3) 09329-05009-000

SILENTBLOC
CUSHION

(4) 02142-05167-000

VIS 5X16
SCREW

(5) 09160-05043-000

WASHER
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(6) 08321-0105A-000

WASHER,LOCK
LOCK WASHER LOCALLY)

(7) 08310-00057-000

ECROU 5MM
..NUT

(8) 01500-06207-000

VIS 6X20MM
BOLT, ADJUSTER

(9) 08321-01067-000

RONDELLE 6MM
RONDELLE *

(10) 09320-08510-000

CUSHION (8.5X20X8)

(11) 09180-06038-000

DOUILLE 6.1X9X7.5
RONDELLE

(12) 01550-0865B-000

BOLT
DISCONTINUED

(13) 08310-00087-000

ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(14) 08321-01087-000

BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH

(15) 09160-08032-000

RONDELLE 8.5X26X1.2
WASHER

(16) 09320-12090-000

CUSHION(11.8X25X7.5)
CUSHION

(17) 09180-08188-000

SPACER,8.5X12X7.5
SPACER (8.2X11.8X7.5)

(18) 63120-44000-000

REINFORCEMENT,RR FENDER
REINFORCEMENT, REAR FENDER

(19) 02142-06207-000

VIS 6X20
SCREW

(20) 09180-06283-000

SPACER,6.5X10X7
ENTRETOISE *

(21) 09320-08509-000

CUSHION(8X22X7)
CUSHION

(22) 09160-06054-000

RONDELLE 6.5X22X1.6
RONDELLE *

(23) 08321-01067-000

RONDELLE 6MM
RONDELLE *

(24) 08310-00067-000

ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,

(25) 63411-33000-000

MUD GUARD.RR FENDER
BAVETTE

(26) 63311-44600-000

EXTENSION,REAR FENDE
BAVETTE

(27) 09125-06073-000

SCREW 6X16
WIND SHIELD SCREW

(28) 09180-06001-000

DOUILLE 6.2X8.3X5.7
RONDELLE

(29) 09160-06028-000

RONDELLE 6.5X18X1
WASHER

(30) 08321-01067-000

RONDELLE 6MM
RONDELLE *

(31) 08310-00067-000

ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,

	Référence	Désignation	Qté
# 1	63112-44002-000 6311244002000 6311244002000	GARDE-BOUE ARRIERE GT250E (X7) DISCONTINUED	Non disponible	0,00 €
# 2	63113-44001-000 6311344001000 6311344001000	GARDE-BOUE ARRIERE BODY, REAR FENDER REAR	Non disponible	0,00 €
# 3	09329-05003-000 09329-05009-000 0932905003000	SILENTBLOC CUSHION	3,37 €
# 4	02142-05167-000 0214205167000 0214205167000	VIS 5X16 SCREW	1,82 €
# 5	09160-05017-000 09160-05043-000 0916005017000	WASHER WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	2,60 €
# 6	08321-21058-000 08321-0105A-000 0832121058000	WASHER, LOCK LOCK WASHER LOCALLY)	2,42 €
# 7	08310-11058-000 08310-00057-000 0831011058000	ECROU 5MM ..NUT	2,46 €
# 8	01107-06208-000 01500-06207-000 0110706208000	VIS 6X20MM BOLT, ADJUSTER	2,22 €
# 9	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM RONDELLE *	2,40 €
# 10	09320-08007-000 09320-08510-000 0932008007000	CUSHION (8.5X20X8)	3,15 €
# 11	09180-06038-000 0918006038000 0918006038000	DOUILLE 6.1X9X7.5 RONDELLE	2,13 €
# 12	01527-08657-000 01550-0865B-000 0152708657000	BOLT DISCONTINUED	4,35 €
# 13	08310-12088-000 08310-00087-000 0831012088000	ECROU 8MM NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,40 €
# 14	08321-21088-000 08321-01087-000 0832121088000	BAGUE DE RESSORT 8MM .8MM LOCK WASHER, RH	2,40 €
# 15	09160-08032-000 0916008032000 0916008032000	RONDELLE 8.5X26X1.2 WASHER	2,73 €
# 16	09320-12011-000 09320-12090-000 0932012011000	CUSHION(11.8X25X7.5) CUSHION	2,66 €
# 17	09180-08021-000 09180-08188-000 0918008021000	SPACER, 8.5X12X7.5 SPACER (8.2X11.8X7.5)	3,13 €
# 18	63120-44000-000 6312044000000 6312044000000	REINFORCEMENT, RR FENDER REINFORCEMENT, REAR FENDER	Non disponible	0,00 €
# 19	02142-06207-000 0214206207000 0214206207000	VIS 6X20 SCREW	1,82 €
# 20	09180-06011-000 09180-06283-000 0918006011000	SPACER, 6.5X10X7 ENTRETOISE *	2,60 €
# 21	09320-08013-000 09320-08509-000 0932008013000	CUSHION(8X22X7) CUSHION	3,30 €
# 22	09160-06012-000 09160-06054-000 0916006012000	RONDELLE 6.5X22X1.6 RONDELLE *	2,15 €
# 23	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM RONDELLE *	2,40 €
# 24	08310-11068-000 08310-00067-000 0831011068000	ECROU 6MM NUT FIG.42 (H-4) : E16, E18, E22,	2,40 €
# 25	63411-33000-000 6341133000000 6341133000000	MUD GUARD.RR FENDER BAVETTE	Non disponible	0,00 €
# 26	63311-44600-000 6331144600000 6331144600000	EXTENSION, REAR FENDE BAVETTE	Non disponible	0,00 €
# 27	09125-06009-000 09125-06073-000 0912506009000	SCREW 6X16 WIND SHIELD SCREW	2,09 €
# 28	09180-06001-000 0918006001000 0918006001000	DOUILLE 6.2X8.3X5.7 RONDELLE	2,24 €
# 29	09160-06028-000 0916006028000 0916006028000	RONDELLE 6.5X18X1 WASHER	2,04 €
# 30	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM RONDELLE *	2,40 €
# 31	08310-11068-000 08310-00067-000 0831011068000	ECROU 6MM NUT FIG.42 (H-4) : E16, E18, E22,	2,40 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au GARDE BOUE ARRIERE de votre Suzuki de GS. Nous restons à votre disposition pour toute question.
