Vue éclatée

ETRIER DE FREIN ARRIERE

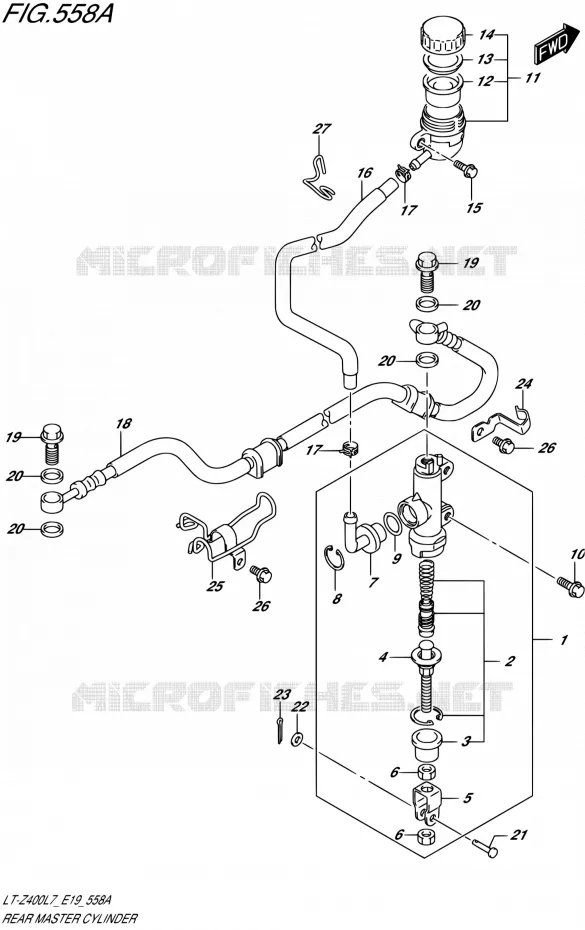

MAITRE CYLINDRE ARRIERE POUR SUZUKI QUADSPORT 400 2017

OPTIONS

(1) 69600-33H00-000

CYLINDER ASSY, REAR MASTER

(2) 69600-34821-000

.PISTON/CUP SET

(3) 69691-00A00-000

GOMME
..BOOT

(4) 69670-36E00-000

TIGE PRESSION,MAITRE CYL.FR.AR
.ROD, PUSH

(5) 69692-29F00-000

.YOKE

(6) 69693-05A00-000

.NUT

(6) 69693-05A00-000

.NUT

(7) 69672-00B20-000

RACCORD DU TUYAU
.CONNECTOR

(8) 69674-00B20-000

CLIPS
.CIRCLIP

(9) 69686-34200-000

JOINT TORIQUE
.O RING

(10) 09139-06139-000

BOLT.REAR MASTER
SCREW (6X16)

(11) 69740-03D00-000

RESERVOIR LIQUIDE DE FREIN ARR
TANK ASSY, REAR RESERVOIR

(12) 69667-00B20-000

SOUFFLET CAOUTCHOUC
.DIAPHRAGM

(13) 69668-00B20-000

BAGUE DE JOINT
.PLATE

(14) 69669-03D00-000

COUVERCLE MAITRE CYL. DE FREIN
.CAP

(15) 01547-0612A-000

BOLT

(16) 69730-33H00-000

HOSE, REAR RESERVOIR TANK

(17) 09401-12404-000

BRIDE DE TUYAU
CLIP

(17) 09401-12404-000

BRIDE DE TUYAU
CLIP

(18) 69480-33H00-000

HOSE, REAR BRAKE

(19) 09360-10062-000

BOLT
UNION

(19) 09360-10062-000

BOLT
UNION

(20) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(20) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(20) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(20) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(21) 09200-08048-000

BOULON
PIN

(22) 09160-08090-000

WASHER 8.5X14X1.5
WASHER (8.5X14X1.6)

(23) 04111-2015A-000

PIN. COTTER
COTTER PIN

(24) 69261-33H00-000

CLAMP, RR BRAKE HOSE

(25) 69270-33H00-000

GUIDE, RR BRAKE HOSE

(26) 01547-0612A-000

BOLT

(26) 01547-0612A-000

BOLT

(27) 69738-33H00-000

GUIDE, RR RSVR TANK HOSE

	Référence	Désignation	Qté
# 1	69600-33H00-000 6960033H00000 6960033H00000	CYLINDER ASSY, REAR MASTER	153,93 €
# 2	69600-34820-000 69600-34821-000 6960034820000	.PISTON/CUP SET	30,28 €
# 3	69691-00A00-000 6969100A00000 6969100A00000	GOMME ..BOOT	6,21 €
# 4	69670-36E00-000 6967036E00000 6967036E00000	TIGE PRESSION, MAITRE CYL.FR.AR .ROD, PUSH	15,18 €
# 5	69692-29F00-000 6969229F00000 6969229F00000	.YOKE	10,29 €
# 6	69693-05A00-000 6969305A00000 6969305A00000	.NUT	1,88 €
# 7	69672-00B20-000 6967200B20000 6967200B20000	RACCORD DU TUYAU .CONNECTOR	5,13 €
# 8	69674-00B20-000 6967400B20000 6967400B20000	CLIPS .CIRCLIP	4,68 €
# 9	69686-34200-000 6968634200000 6968634200000	JOINT TORIQUE .O RING	3,30 €
# 10	09139-06139-000 0913906139000 0913906139000	BOLT.REAR MASTER SCREW (6X16)	3,50 €
# 11	69740-03D00-000 6974003D00000 6974003D00000	RESERVOIR LIQUIDE DE FREIN ARR TANK ASSY, REAR RESERVOIR	38,84 €
# 12	69667-00B20-000 6966700B20000 6966700B20000	SOUFFLET CAOUTCHOUC .DIAPHRAGM	11,05 €
# 13	69668-00B20-000 6966800B20000 6966800B20000	BAGUE DE JOINT .PLATE	5,12 €
# 14	69669-03D00-000 6966903D00000 6966903D00000	COUVERCLE MAITRE CYL. DE FREIN .CAP	10,87 €
# 15	01547-0612A-000 015470612A000 015470612A000	BOLT	2,29 €
# 16	69730-33H00-000 6973033H00000 6973033H00000	HOSE, REAR RESERVOIR TANK	31,89 €
# 17	09401-12404-000 0940112404000 0940112404000	BRIDE DE TUYAU CLIP	3,08 €
# 18	69480-33H00-000 6948033H00000 6948033H00000	HOSE, REAR BRAKE	66,75 €
# 19	09360-10062-000 0936010062000 0936010062000	BOLT UNION	5,77 €
# 20	09161-10009-000 0916110009000 0916110009000	RONDELLE 10X15X1.5 WASHER (10X15X1.5)	2,46 €
# 21	09200-08048-000 0920008048000 0920008048000	BOULON PIN	3,77 €
# 22	09160-08090-000 0916008090000 0916008090000	WASHER 8.5X14X1.5 WASHER (8.5X14X1.6)	2,73 €
# 23	04111-2015A-000 041112015A000 041112015A000	PIN. COTTER COTTER PIN	1,40 €
# 24	69261-33H00-000 6926133H00000 6926133H00000	CLAMP, RR BRAKE HOSE	5,50 €
# 25	69270-33H00-000 6927033H00000 6927033H00000	GUIDE, RR BRAKE HOSE	13,71 €
# 26	01547-0612A-000 015470612A000 015470612A000	BOLT	2,29 €
# 27	69738-33H00-000 6973833H00000 6973833H00000	GUIDE, RR RSVR TANK HOSE	7,07 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
