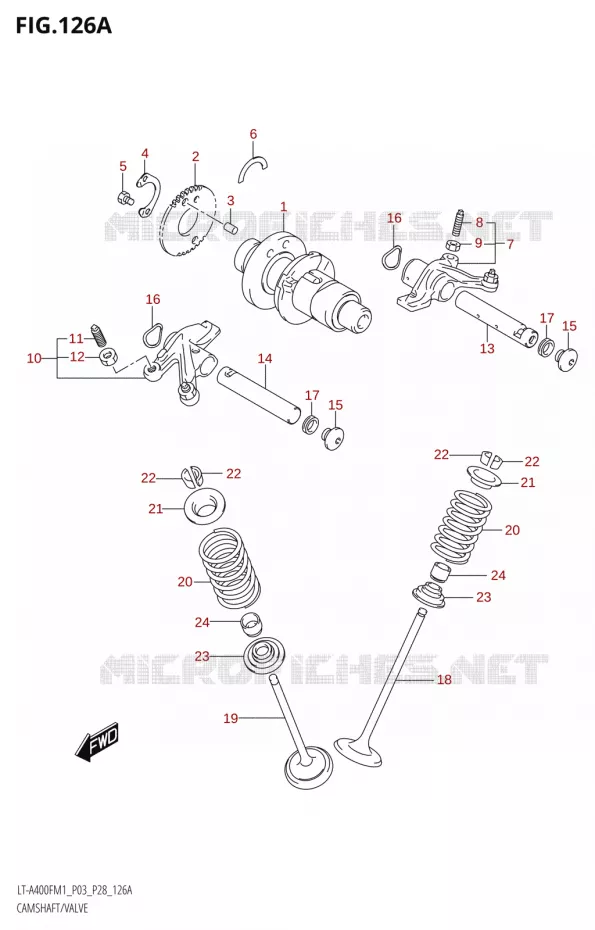

Vue éclatée

BALANCIER

ARBRE A CAMES - SOUPAPES POUR SUZUKI KINGQUAD 400 2021

DISTRIBUTION

ARBRE A CAMES SOUPAPES pour Suzuki KINGQUAD 400 2021

(1)  12710-27H10-000
CAMSHAFT

(2)  12741-38F00-000
SPROCKET. CAM DRIVE
SPROCKET,CAM SHAFT(NT:34)

(3)  09261-05005-000
BOULON 5X8
PIN(5X8)

(4)  12747-44B00-000
RONDELLE
WASHER,SPROCKET

(5)  09100-06166-000
BOLT(6X10.5)

(6)  09390-22002-000
RONDELLE DEMI
C RING

(7)  12840-27H10-000
ARM. VALVE LT-A400F/L4
ARM, VALVE ROCKER INTAKE

(8)  12842-17C50-000
VIS FIXATION, LEVIER OSCILLANT
.SCREW,TAPPET ADJUSTING

(9)  12843-27A00-000
TAPPET ADJ NUT
.NUT,TAPPET ADJUSTING

(10)  12850-27H10-000
ARM. VALVE LT-A400F/L4
ARM, VALVE ROCKER EXHAUST

(11)  12842-17C50-000
VIS FIXATION, LEVIER OSCILLANT
.SCREW,TAPPET ADJUSTING

(12)  12843-27A00-000
TAPPET ADJ NUT
.NUT,TAPPET ADJUSTING

(13)  12861-14D50-000
ARBRE CULBUTEUR ADMISS.DR-MOD.
SHAFT,VALVE ROCKER ARM,IN

(14)  12871-14D50-000
ARBRE CULBUTEUR ECHAPP.DR-MOD.
SHAFT,VALVE ROCKER ARM,EX

(15)  09248-14011-000
BOUCHON
PLUG(14X12)

(15)  09248-14011-000
BOUCHON
PLUG(14X12)

(16)  09164-12018-000
RONDELLE ELASTIQUE
WASHER(12.7X18.1X0.2)

(16)  09164-12018-000
RONDELLE ELASTIQUE
WASHER(12.7X18.1X0.2)

(17)  09168-14002-000
BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET(13.8X18.8X4.8)

(17)  09168-14002-000
BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET(13.8X18.8X4.8)

(18)  12911-14D10-000
VALVE,INTAKE

(19)  12912-14D01-000
SOUPAPE D'ECHAPPEMENT DR350S
VALVE,EXHAUST

(20)  12921-27H00-000
SPRING,VALVE

(20)  12921-27H00-000
SPRING,VALVE

(21)  12931-27A20-000
RETAINER GSF1200
RETAINER,VALVE SPRING

(21)  12931-27A20-000
RETAINER GSF1200
RETAINER,VALVE SPRING

(22)  12932-27A00-000
CLAVETTE DE SOUPAPE
COTTER,VALVE

(22)  12932-27A00-000
CLAVETTE DE SOUPAPE
COTTER,VALVE

(22)  12932-27A00-000
CLAVETTE DE SOUPAPE
COTTER,VALVE

(22)  12932-27A00-000
CLAVETTE DE SOUPAPE
COTTER,VALVE

(23)  12933-81400-000
VALVE SPRING SEAT
SEAT,VALVE SPRING

(23)  12933-81400-000
VALVE SPRING SEAT
SEAT,VALVE SPRING

(24)  09289-05011-000
SIMMER DE SOUPAPE (5X10X8.7)
OIL SEAL(5X10X9.7)

(24)  09289-05011-000
SIMMER DE SOUPAPE (5X10X8.7)
OIL SEAL(5X10X9.7)
Référence Désignation Prix Unitaire TTC Qté
# 1

12710-27H10-000
1271027H10000

1271027H10000
CAMSHAFT
Non disponible
# 2

12741-38F00-000
1274138F00000

1274138F00000
SPROCKET. CAM DRIVE
SPROCKET, CAM SHAFT(NT:34)
# 3

09261-05005-000
0926105005000

0926105005000
BOULON 5X8
PIN(5X8)
# 4

12747-44B00-000
1274744B00000

1274744B00000
RONDELLE
WASHER, SPROCKET
# 5

09100-06166-000
0910006166000

0910006166000
BOLT(6X10.5)
# 6

09390-22002-000
0939022002000

0939022002000
RONDELLE DEMI
C RING
# 7

12840-27H10-000
1284027H10000

1284027H10000
ARM. VALVE LT-A400F/L4
ARM, VALVE ROCKER INTAKE
# 8

12842-17C50-000
1284217C50000

1284217C50000
VIS FIXATION, LEVIER OSCILLANT
.SCREW, TAPPET ADJUSTING
# 9

12843-27A00-000
1284327A00000

1284327A00000
TAPPET ADJ NUT
.NUT, TAPPET ADJUSTING
# 10

12850-27H10-000
1285027H10000

1285027H10000
ARM. VALVE LT-A400F/L4
ARM, VALVE ROCKER EXHAUST
# 11

12842-17C50-000
1284217C50000

1284217C50000
VIS FIXATION, LEVIER OSCILLANT
.SCREW, TAPPET ADJUSTING
# 12

12843-27A00-000
1284327A00000

1284327A00000
TAPPET ADJ NUT
.NUT, TAPPET ADJUSTING
# 13

12861-14D50-000
1286114D50000

1286114D50000
ARBRE CULBUTEUR ADMISS.DR-MOD.
SHAFT, VALVE ROCKER ARM, IN
# 14

12871-14D50-000
1287114D50000

1287114D50000
ARBRE CULBUTEUR ECHAPP.DR-MOD.
SHAFT, VALVE ROCKER ARM, EX
# 15

09248-14011-000

09248-14011-000
 0924814011000
BOUCHON
PLUG(14X12)
# 16

09164-12018-000
0916412018000

0916412018000
RONDELLE ELASTIQUE
WASHER(12.7X18.1X0.2)
# 17

09168-14002-000
0916814002000

0916814002000
BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET(13.8X18.8X4.8)
# 18

12911-14D10-000
1291114D10000

1291114D10000
VALVE, INTAKE
# 19

12912-14D01-000
1291214D01000

1291214D01000
SOUPAPE D'ECHAPPEMENT DR350S
VALVE, EXHAUST
# 20

12921-27H00-000
1292127H00000

1292127H00000
SPRING, VALVE
# 21

12931-27A20-000
1293127A20000

1293127A20000
RETAINER GSF1200
RETAINER, VALVE SPRING
# 22

12932-27A00-000
1293227A00000

1293227A00000
CLAVETTE DE SOUPAPE
COTTER, VALVE
# 23

12933-81400-000
1293381400000

1293381400000
VALVE SPRING SEAT
SEAT, VALVE SPRING
# 24

09289-05011-000
0928905011000

0928905011000
SIMMER DE SOUPAPE (5X10X8.7)
OIL SEAL(5X10X9.7)
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ARBRE A CAMES - SOUPAPES de votre Suzuki KINGQUAD 400 ASI 4WD AUTOMATIC de KINGQUAD. Nous restons à votre disposition pour toute question.
