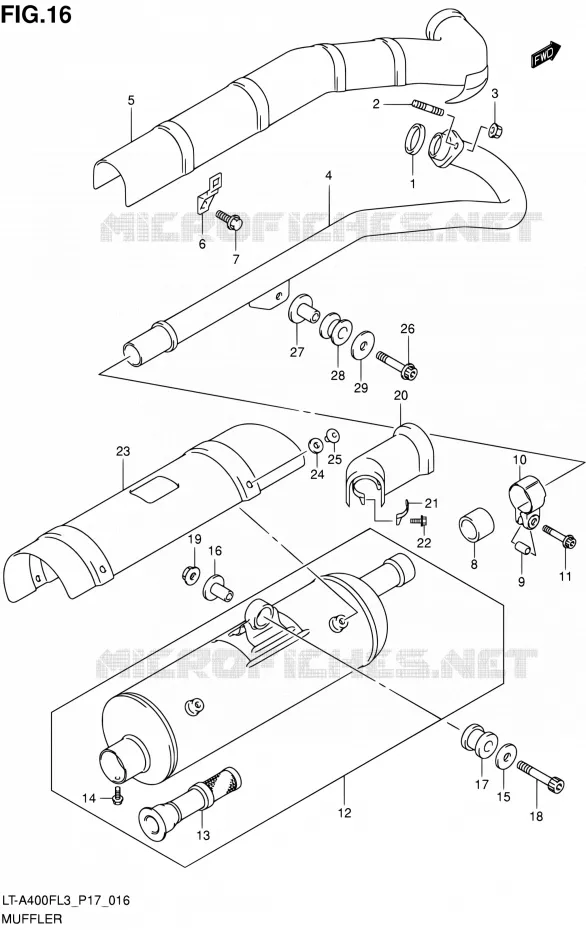

Vue éclatée

FILTRE A AIR (LT-A400FZL3 P17)

SILENCIEUX POUR SUZUKI KINGQUAD 400 2013

CARTER ALLUMAGE

(1) 14181-18C00-000

JOINT D'ECHAPPEMENT (NA)
GASKET, EXHAUST PIPE

(2) 01421-0825A-000

BOLT,STUD
STUD BOLT

(3) 08319-3108A-000

NUT

(4) 14150-27H00-000

PIPE, EXHAUST

(5) 14180-38F50-000

COVER, EXHAUST PIPE FRONT

(6) 14185-38F10-000

CLAMP

(7) 01550-0612A-000

BOLT

(8) 14771-38F00-000

JOINT CONNECTION TUBE D'ICHAPP
CONNECTOR, MUFFLER

(9) 14458-45G01-000

SPACER
SPACER, CLAMP

(10) 14459-38F10-000

CLAMP. CONNECTOR
CLAMP, MUFFLER CONNECTOR

(11) 07120-0840A-000

BOLT. LOWER
BOLT

(12) 14310-38F30-000

BODY, MUFFLER

(13) 14850-38F30-000

.ARRESTER

(14) 07120-0508B-000

.BOLT

(15) 09160-08503-000

WASHER (8.5X30X2.3)

(16) 09180-08152-000

DOUILLE 8.6X12X24.2
SPACER (8.6X12X24.2)

(17) 09320-12082-000

CUSHION. MUFFLER SUPPORT
CUSHION

(18) 07130-0845A-000

BOLT

(19) 08319-3108A-000

NUT

(20) 14790-27H00-000

COVER, MUFFLER FRONT

(21) 14185-38F10-000

CLAMP

(22) 01550-0612A-000

BOLT

(23) 14880-38F10-000

COVER, MUFFLER REAR

(24) 09168-06120-000

RONDELLE 5.8X13X1.4
GASKET (5.8X13X1.4)

(25) 09139-06076-000

VIS 6X10MM
SCREW (6X10)

(26) 09106-08133-000

BOLT
BOLT (8X35)

(27) 09180-08151-000

DOUILLE 8.6X12X17.5
SPACER (8.6X12X17.5)

(28) 09320-12043-000

SILENTBLOC
CUSHION

(29) 09160-08135-000

WASHER (8.5X28X1.6)

	Référence	Désignation	Qté
# 1	14181-18C00-000 1418118C00000 1418118C00000	JOINT D'ECHAPPEMENT (NA) GASKET, EXHAUST PIPE	8,25 €
# 2	01421-0825A-000 014210825A000 014210825A000	BOLT, STUD STUD BOLT	2,66 €
# 3	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 4	14150-27H00-000 1415027H00000 1415027H00000	PIPE, EXHAUST	Non disponible	0,00 €
# 5	14180-38F50-000 1418038F50000 1418038F50000	COVER, EXHAUST PIPE FRONT	Non disponible	0,00 €
# 6	14185-38F10-000 1418538F10000 1418538F10000	CLAMP	7,25 €
# 7	01550-0612A-000 015500612A000 015500612A000	BOLT	2,60 €
# 8	14771-38F00-000 1477138F00000 1477138F00000	JOINT CONNECTION TUBE D'ICHAPP CONNECTOR, MUFFLER	23,07 €
# 9	14458-45G01-000 1445845G01000 1445845G01000	SPACER SPACER, CLAMP	10,54 €
# 10	14459-38F10-000 1445938F10000 1445938F10000	CLAMP. CONNECTOR CLAMP, MUFFLER CONNECTOR	14,40 €
# 11	07120-0840A-000 071200840A000 071200840A000	BOLT. LOWER BOLT	4,50 €
# 12	14310-38F30-000 1431038F30000 1431038F30000	BODY, MUFFLER	Non disponible	0,00 €
# 13	14850-38F30-000 1485038F30000 1485038F30000	.ARRESTER	Non disponible	0,00 €
# 14	07120-0508B-000 071200508B000 071200508B000	.BOLT	2,53 €
# 15	09160-08503-000 0916008503000 0916008503000	WASHER (8.5X30X2.3)	2,86 €
# 16	09180-08152-000 0918008152000 0918008152000	DOUILLE 8.6X12X24.2 SPACER (8.6X12X24.2)	6,57 €
# 17	09320-12082-000 0932012082000 0932012082000	CUSHION. MUFFLER SUPPORT CUSHION	67,88 €
# 18	07130-0845A-000 071300845A000 071300845A000	BOLT	3,62 €
# 19	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 20	14790-27H00-000 1479027H00000 1479027H00000	COVER, MUFFLER FRONT	29,11 €
# 21	14185-38F10-000 1418538F10000 1418538F10000	CLAMP	7,25 €
# 22	01550-0612A-000 015500612A000 015500612A000	BOLT	2,60 €
# 23	14880-38F10-000 1488038F10000 1488038F10000	COVER, MUFFLER REAR	37,82 €
# 24	09168-06120-000 0916806120000 0916806120000	RONDELLE 5.8X13X1.4 GASKET (5.8X13X1.4)	2,82 €
# 25	09139-06076-000 0913906076000 0913906076000	VIS 6X10MM SCREW (6X10)	2,73 €
# 26	09106-08133-000 0910608133000 0910608133000	BOLT BOLT (8X35)	4,13 €
# 27	09180-08151-000 0918008151000 0918008151000	DOUILLE 8.6X12X17.5 SPACER (8.6X12X17.5)	5,86 €
# 28	09320-12043-000 0932012043000 0932012043000	SILENTBLOC CUSHION	7,05 €
# 29	09160-08135-000 0916008135000 0916008135000	WASHER (8.5X28X1.6)	2,73 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SILENCIEUX de votre Suzuki de KINGQUAD. Nous restons à votre disposition pour toute question.
