FAISCEAU ELECTRIQUE (MODEL K8 / K9) REFER TO FIG.32A(E-15) FOR MODEL L0

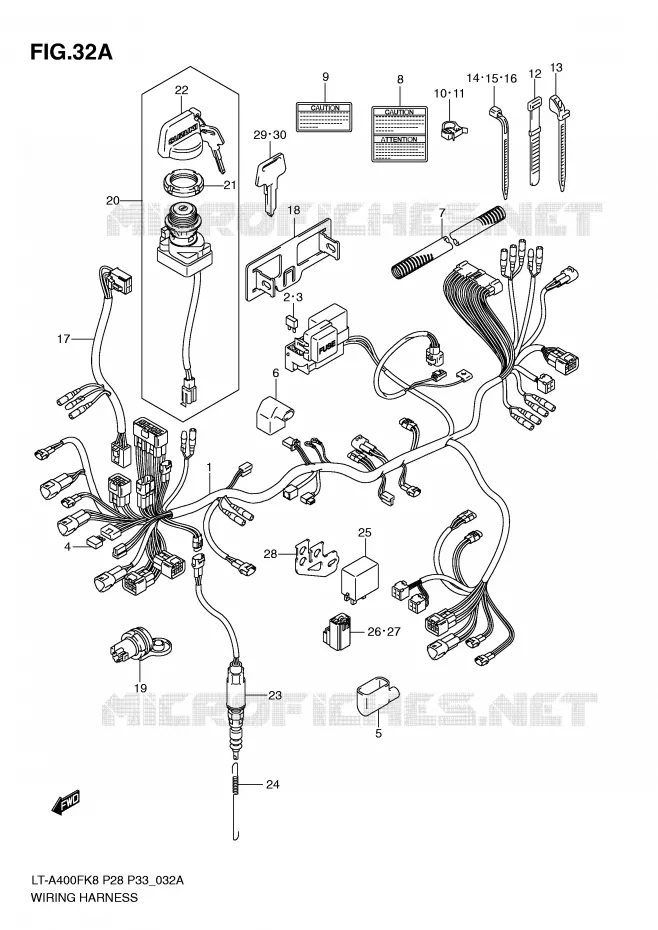

FAISCEAU ELECTRIQUE (MODEL L0) POUR SUZUKI KINGQUAD 400 2010

KIT JOINTS

(1) 36610-27HE0-000

HARNESS, WIRING

(2) 09481-10501-000

FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(2) 09481-10501-000

FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(3) 09481-15501-000

FUSE, VZ800, R750/W, GSX750
FUSE (15A)

(4) 36611-38A10-000

DIODE
FUSE 20A

(5) 36618-25H00-000

BOOT, ECU COUPLER

(6) 36618-27H00-000

BOOT, CONNECTOR

(7) 36619-27H00-000

GUIDE

(8) 38852-03G10-000

LABEL, CAUTION MAX AMP

(9) 38852-09F30-000

LABEL, CAUTION MAX AMP

(10) 09403-20403-000

CLAMP
CLAMP, WIRING HARNESS

(11) 09403-30403-000

CLAMP,ID:30
CLAMP, WIRING HARNESS

(12) 09407-12402-000

GUIDE DE CABLE L=120
CLAMP,L:137

(13) 09407-12407-000

ATTACHE
CLAMP (L:116)

(14) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(15) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(16) 09407-25401-000

GUIDE DE CABLE L=235
CLAMP (L:235)

(17) 36855-27H00-000

WIRE, FRONT BRAKE SW

(18) 36744-38F00-000

BRACKET. FUSE BOX
SUPPORT

(19) 38850-03G10-000

TERMINAL, POWER SOURCE

(20) 37110-38F01-000

SWITCH ASSY,IGNITION
SERRURE

(21) 37112-24500-000

NUT

(22) 37142-19B01-000

MASCOT,KEY
MASCOT

(23) 37740-38F01-000

SWITCH ASSY,STOP LAMP
FAISCEAU STOP LTZ400 K3

(24) 09443-06016-000

RESSORT

(25) 38730-09F00-000

RELAY, NEUTRAL START

(26) 38740-31G11-000

RELAY ASSY,BACKUP LAMP
RELAY ASSY, FAN MOTOR

(27) 38740-31G11-000

RELAY ASSY,BACKUP LAMP
RELAIS

(28) 38741-27H10-000

SUPPORT

(29) 37146-19B00-000

EBAUCHE LT125H TYPE:C
KEY, BLANK (TYPE:C)

(30) 37146-19B10-000

EBAUCHE LT125H TYPE:D
EBAUCHE

	Référence	Désignation	Qté
# 1	36610-27HE0-000 3661027HE0000 3661027HE0000	HARNESS, WIRING	Non disponible	0,00 €
# 2	09481-10501-000 09481-10501-000 0948110501000	FUSE 10A VZ800, R750/W, GSX750 FUSE (10A)	2,46 €
# 3	09481-15501-000 09481-15501-000 0948115501000	FUSE, VZ800, R750/W, GSX750 FUSE (15A)	1,20 €
# 4	36611-38A00-000 36611-38A10-000 3661138A00000	DIODE FUSE 20A	18,94 €
# 5	36618-25H00-000 3661825H00000 3661825H00000	BOOT, ECU COUPLER	Non disponible	0,00 €
# 6	36618-27H00-000 3661827H00000 3661827H00000	BOOT, CONNECTOR	Non disponible	0,00 €
# 7	36619-27H00-000 3661927H00000 3661927H00000	GUIDE	Non disponible	0,00 €
# 8	38852-03G10-000 3885203G10000 3885203G10000	LABEL, CAUTION MAX AMP	Non disponible	0,00 €
# 9	38852-09F30-000 3885209F30000 3885209F30000	LABEL, CAUTION MAX AMP	Non disponible	0,00 €
# 10	09403-20403-000 0940320403000 0940320403000	CLAMP CLAMP, WIRING HARNESS	3,15 €
# 11	09403-30403-000 0940330403000 0940330403000	CLAMP, ID:30 CLAMP, WIRING HARNESS	3,82 €
# 12	09407-12402-000 0940712402000 0940712402000	GUIDE DE CABLE L=120 CLAMP, L:137	3,90 €
# 13	09407-12407-000 0940712407000 0940712407000	ATTACHE CLAMP (L:116)	3,15 €
# 14	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 15	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 16	09407-25401-000 0940725401000 0940725401000	GUIDE DE CABLE L=235 CLAMP (L:235)	6,26 €
# 17	36855-27H00-000 3685527H00000 3685527H00000	WIRE, FRONT BRAKE SW	Non disponible	0,00 €
# 18	36744-38F00-000 3674438F00000 3674438F00000	BRACKET. FUSE BOX SUPPORT	10,56 €
# 19	38850-03G10-000 3885003G10000 3885003G10000	TERMINAL, POWER SOURCE	84,94 €
# 20	37110-38F00-000 37110-38F01-000 3711038F00000	SWITCH ASSY, IGNITION SERRURE	97,14 €
# 21	37112-24500-000 3711224500000 3711224500000	NUT	10,76 €
# 22	37142-19B00-000 37142-19B01-000 3714219B00000	MASCOT, KEY MASCOT	8,14 €
# 23	37740-38F01-000 3774038F01000 3774038F01000	SWITCH ASSY, STOP LAMP FAISCEAU STOP LTZ400 K3	85,32 €
# 24	09443-06016-000 0944306016000 0944306016000	RESSORT	3,22 €
# 25	38730-09F00-000 3873009F00000 3873009F00000	RELAY, NEUTRAL START	42,04 €
# 26	38740-31G10-000 38740-31G11-000 3874031G10000	RELAY ASSY, BACKUP LAMP RELAY ASSY, FAN MOTOR	32,30 €
# 27	38740-31G10-000 38740-31G11-000 3874031G10000	RELAY ASSY, BACKUP LAMP RELAIS	32,30 €
# 28	38741-27H10-000 3874127H10000 3874127H10000	SUPPORT	Non disponible	0,00 €
# 29	37146-19B00-000 3714619B00000 3714619B00000	EBAUCHE LT125H TYPE:C KEY, BLANK (TYPE:C)	10,01 €
# 30	37146-19B10-000 3714619B10000 3714619B10000	EBAUCHE LT125H TYPE:D EBAUCHE	10,01 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE (MODEL L0) de votre Suzuki de KINGQUAD. Nous restons à votre disposition pour toute question.
