FEU ARRIERE

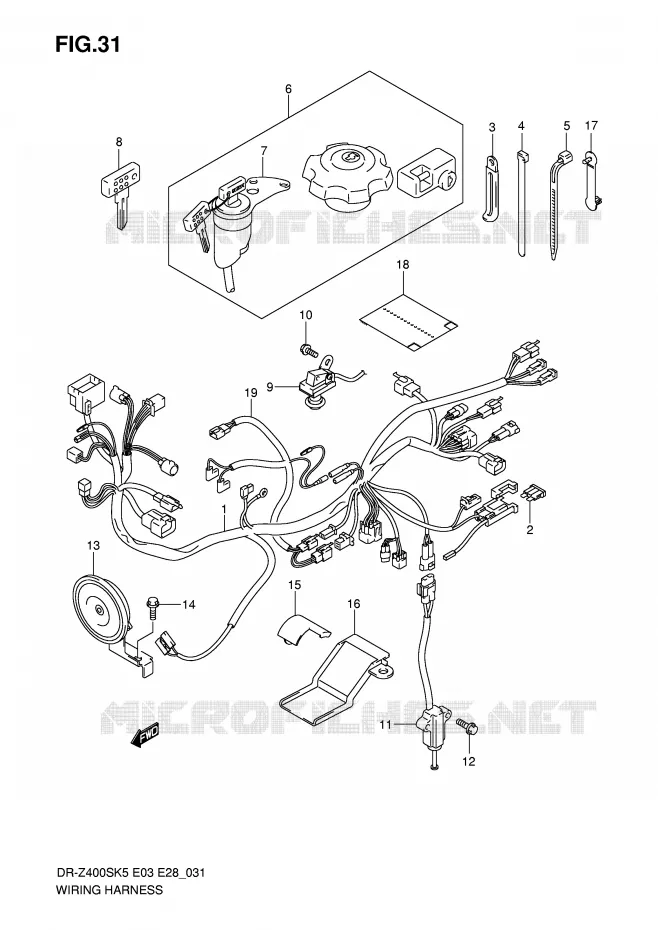

FAISCEAU ELECTRIQUE (MODELE K5) POUR SUZUKI DR-Z 400 2006

FAISCEAU ELECTRIQUE (MODEL K6 / K7 / K8 / K9)

(1) 36610-29F30-000

HARNESS, WIRING

(2) 09481-20101-000

FUSIBLE 20A
FUSE,20A

(3) 09404-06039-000

CLAMP
DOIGT D'ALLUMAGE

(4) 09407-14407-000

GUIDE DE CABLE L=145
CLAMP (L:145)

(5) 09407-25401-000

GUIDE DE CABLE L=235
CLAMP (L:235)

(5) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(5) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(6) 37000-29821-000

LOCK SET
ENSEMBLE SERRURES

(6) 37000-29831-000

37000-29831-000
ENSEMBLE SERRURES

(7) 37110-29F00-000

SWITCH ASSY,IGNITION
SERRURE

(8) 37146-01F30-000

KEY,BLANK TYPE :F
EBAUCHE

(8) 37146-01F00-000

KEY, BLANK (TYPE:C)

(8) 37146-01F10-000

KEY,BLANK TYPE :D
EBAUCHE

(8) 37146-01F20-000

KEY,BLANK TYPE :E
EBAUCHE

(9) 37740-29F00-000

SWITCH ASSY,STOP LAMP
FAISCEAU STOP LTZ400 K3

(10) 02162-0608B-000

SCREW

(11) 37840-11X51-000

SWITCH ASSY SIDE STAND
CONTACTEUR

(12) 01550-0616B-000

BOLT

(13) 38500-29F01-000

HORN ASSY

(14) 01550-0612B-000

BOLT

(15) 36611-29F10-000

PROTECTOR WIRING HARNESS
DIODE

(16) 36611-29F00-000

PROTECTOR,WIRING HARNESS
DIODE

(17) 36651-48E00-000

CLAMP
CLAMP, WIRING HARNESS

(18) 36618-15D21-000

COVER,WIRING HARNESS
COVER,WIRING HARNESS TR50S

(19) 36856-29F00-000

WIRE CARB. HEATER DR-Z400S OPT
FAISCEAU

	Référence	Désignation	Qté
# 1	36610-29F30-000 3661029F30000 3661029F30000	HARNESS, WIRING	Non disponible	0,00 €
# 2	09481-20101-000 0948120101000 0948120101000	FUSIBLE 20A FUSE, 20A	2,46 €
# 3	09404-06429-000 09404-06039-000 0940406429000	CLAMP DOIGT D'ALLUMAGE	2,86 €
# 4	09407-14407-000 0940714407000 0940714407000	GUIDE DE CABLE L=145 CLAMP (L:145)	4,02 €
# 5	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 5	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 5	09407-25401-000 0940725401000 0940725401000	GUIDE DE CABLE L=235 CLAMP (L:235)	6,26 €
# 6	37000-29820-000 37000-29821-000 3700029820000	LOCK SET ENSEMBLE SERRURES	259,51 €
# 6	37000-29830-000 3700029830000	37000-29831-000 ENSEMBLE SERRURES	Non disponible	0,00 €
# 7	37110-29F00-000 3711029F00000 3711029F00000	SWITCH ASSY, IGNITION SERRURE	112,09 €
# 8	37146-01F00-000 3714601F00000 3714601F00000	KEY, BLANK (TYPE:C)	10,12 €
# 8	37146-01F10-000 3714601F10000 3714601F10000	KEY, BLANK TYPE :D EBAUCHE	10,12 €
# 8	37146-01F20-000 3714601F20000 3714601F20000	KEY, BLANK TYPE :E EBAUCHE	9,23 €
# 8	37146-01F30-000 3714601F30000 3714601F30000	KEY, BLANK TYPE :F EBAUCHE	11,29 €
# 9	37740-29F00-000 3774029F00000 3774029F00000	SWITCH ASSY, STOP LAMP FAISCEAU STOP LTZ400 K3	100,80 €
# 10	02162-0608B-000 021620608B000 021620608B000	SCREW	1,91 €
# 11	37840-11X50-000 37840-11X51-000 3784011X50000	SWITCH ASSY SIDE STAND CONTACTEUR	92,93 €
# 12	01550-0616B-000 015500616B000 015500616B000	BOLT	3,15 €
# 13	38500-29F00-000 38500-29F01-000 3850029F00000	HORN ASSY	59,87 €
# 14	01550-0612B-000 015500612B000 015500612B000	BOLT	3,15 €
# 15	36611-29F10-000 3661129F10000 3661129F10000	PROTECTOR WIRING HARNESS DIODE	8,34 €
# 16	36611-29F00-000 3661129F00000 3661129F00000	PROTECTOR, WIRING HARNESS DIODE	7,63 €
# 17	36651-48E00-000 3665148E00000 3665148E00000	CLAMP CLAMP, WIRING HARNESS	6,15 €
# 18	36618-15D20-000 36618-15D21-000 3661815D20000	COVER, WIRING HARNESS COVER, WIRING HARNESS TR50S	18,32 €
# 19	36856-29F00-000 3685629F00000 3685629F00000	WIRE CARB. HEATER DR-Z400S OPT FAISCEAU	31,52 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
