CYLINDRE

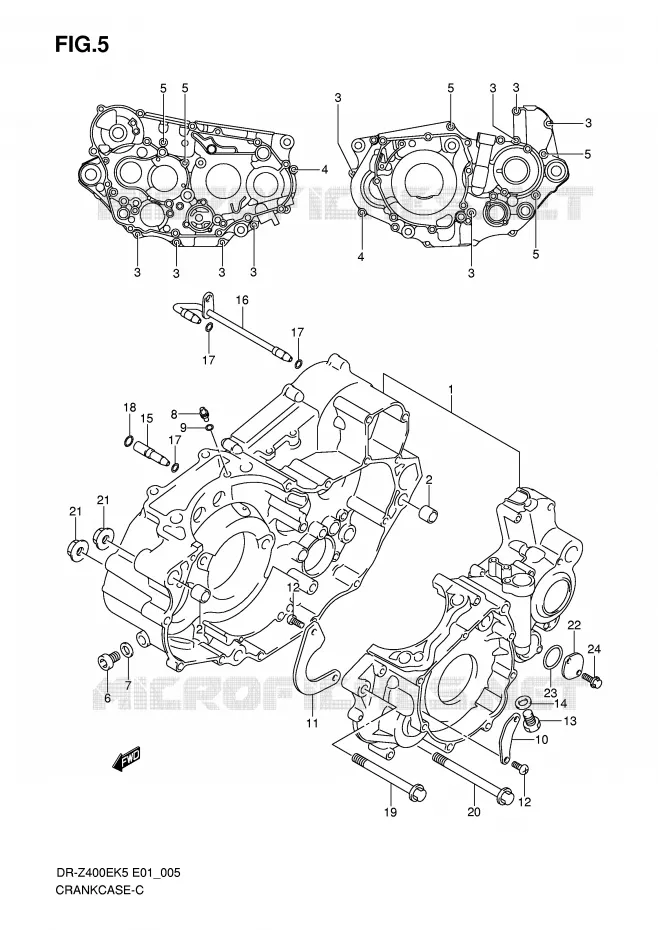

CARTER POUR SUZUKI DR-Z 400 2005

CARTER

(1) 11301-29853-000

CRANKCASE SET

(2) 04211-13189-000

DOUILLE 10.4X13X18
PIN 16X10

(3) 01547-0640A-000

BOLT

(4) 01547-0655A-000

BOLT

(5) 01547-0670A-000

BOLT

(6) 09248-10010-000

PLUG,OIL GALL
BOLT

(7) 09168-10002-000

BAGUE DE JOINT 10X14X3.6
WASHER

(8) 09493-80005-000

JET,OIL GALLERY
JET, OIL GALLERY CYLINDER

(9) 09280-04004-000

JOINT TORIQUE D: 1.2, ID: 4
O RING

(10) 11323-29F00-000

SEPARATOR,CRANKCASE OIL NO.1
SEPARATOR, OIL NO.1

(11) 11324-29F00-000

SEPARATOR,CRANKCASE OIL NO.2
SEPARATEUR

(12) 09125-06110-000

BOLT,6X12
SCREW, 6X12

(13) 09247-12011-000

OIL DRAIN PLUG
BOLT

(14) 09168-12002-000

BAGUE DE JOINT 12.1X16.2X3.7
WASHER

(15) 11451-29F00-000

PIPE,OIL INNER NO.1
RACCORD

(16) 11460-29F00-000

PIPE COMP,T/M OIL INNER NO.2
DURITE LTZ400 K3

(17) 09280-05004-000

JOINT TORIQUE 1.9X4.8
O RING (D:1.9,ID:4.8)

(18) 09280-07004-000

JOINT TORIQUE D: 1.9, ID: 6.8
O RING (D:1.9,ID:6.8)

(19) 09103-10110-000

VIS 10X100MM
BOLT

(20) 09103-10063-000

VIS 10X115
BOLT,10X115

(21) 09159-10115-000

NUT.ENG RH MTG BRKT
NUT

(22) 11451-46000-000

CAP
CAP, NEUTRAL S/W HOLE

(23) 09280-26005-000

JOINT TORIQUE D: 2.4, ID: 26.2
O RING (D:2.4,ID:26.2)

(24) 01547-0510A-000

BOLT

	Référence	Désignation	Qté
# 1	11301-29851-000 11301-29853-000 1130129851000	CRANKCASE SET	688,05 €
# 2	04211-13189-000 0421113189000 0421113189000	DOUILLE 10.4X13X18 PIN 16X10	2,71 €
# 3	01547-0640A-000 015470640A000 015470640A000	BOLT	2,66 €
# 4	01547-0655A-000 015470655A000 015470655A000	BOLT	2,73 €
# 5	01547-0670A-000 015470670A000 015470670A000	BOLT	3,13 €
# 6	09248-10010-000 0924810010000 0924810010000	PLUG, OIL GALL BOLT	4,90 €
# 7	09168-10002-000 0916810002000 0916810002000	BAGUE DE JOINT 10X14X3.6 WASHER	2,09 €
# 8	09493-80005-000 0949380005000 0949380005000	JET, OIL GALLERY JET, OIL GALLERY CYLINDER	11,76 €
# 9	09280-04004-000 0928004004000 0928004004000	JOINT TORIQUE D: 1.2, ID: 4 O RING	1,86 €
# 10	11323-29F00-000 1132329F00000 1132329F00000	SEPARATOR, CRANKCASE OIL NO.1 SEPARATOR, OIL NO.1	3,02 €
# 11	11324-29F00-000 1132429F00000 1132429F00000	SEPARATOR, CRANKCASE OIL NO.2 SEPARATEUR	4,79 €
# 12	09125-06086-000 09125-06110-000 0912506086000	BOLT, 6X12 SCREW, 6X12	3,19 €
# 13	09247-12011-000 0924712011000 0924712011000	OIL DRAIN PLUG BOLT	5,23 €
# 14	09168-12002-000 0916812002000 0916812002000	BAGUE DE JOINT 12.1X16.2X3.7 WASHER	2,02 €
# 15	11451-29F00-000 1145129F00000 1145129F00000	PIPE, OIL INNER NO.1 RACCORD	13,12 €
# 16	11460-29F00-000 1146029F00000 1146029F00000	PIPE COMP, T/M OIL INNER NO.2 DURITE LTZ400 K3	45,79 €
# 17	09280-05004-000 0928005004000 0928005004000	JOINT TORIQUE 1.9X4.8 O RING (D:1.9, ID:4.8)	2,29 €
# 18	09280-07004-000 0928007004000 0928007004000	JOINT TORIQUE D: 1.9, ID: 6.8 O RING (D:1.9, ID:6.8)	1,75 €
# 19	09103-10110-000 0910310110000 0910310110000	VIS 10X100MM BOLT	7,39 €
# 20	09103-10063-000 0910310063000 0910310063000	VIS 10X115 BOLT, 10X115	6,37 €
# 21	09159-10115-000 0915910115000 0915910115000	NUT.ENG RH MTG BRKT NUT	4,64 €
# 22	11451-46000-000 1145146000000 1145146000000	CAP CAP, NEUTRAL S/W HOLE	4,49 €
# 23	09280-26005-000 0928026005000 0928026005000	JOINT TORIQUE D: 2.4, ID: 26.2 O RING (D:2.4, ID:26.2)	2,95 €
# 24	01547-0510A-000 015470510A000 015470510A000	BOLT	2,09 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
