CYLINDRE

CARTER POUR SUZUKI DR-Z 400 2004

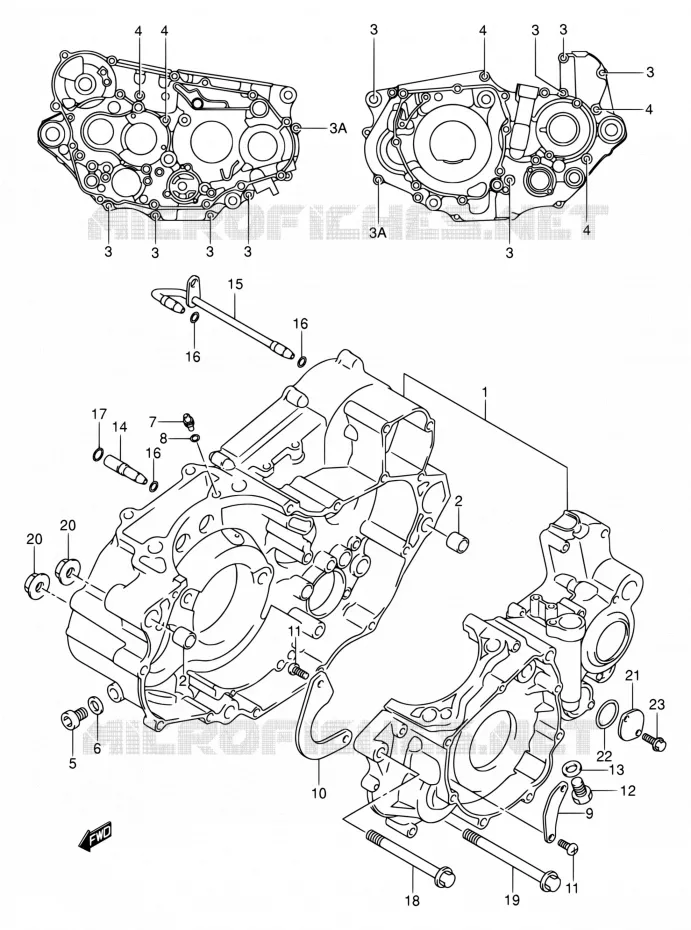

CARTER (DR-Z4OOY / K1 / K2 / K3 / K4)

CARTER pour Suzuki DR-Z 400 2004

(1)  11301-29853-000
CRANKCASE SET

(2)  04211-13189-000
DOUILLE 10.4X13X18
.PIN

(3)  01547-0640B-000
BOLT. REAR
.BOLT

(3)  01547-0640B-000
BOLT. REAR
.BOLT

(3)  01547-0640B-000
BOLT. REAR
.BOLT

(3)  01547-0640B-000
BOLT. REAR
.BOLT

(3)  01547-0640B-000
BOLT. REAR
.BOLT

(3)  01547-0640B-000
BOLT. REAR
.BOLT

(3)  01547-0640B-000
BOLT. REAR
.BOLT

(3)  01547-0640B-000
BOLT. REAR
.BOLT
BOLT. REAR

(3)  01547-0640B-000
BOLT. REAR
.BOLT
BOLT. REAR

(3)  01547-0640B-000
BOLT. REAR
.BOLT
BOLT. REAR

(3)  01547-0640B-000
BOLT. REAR
.BOLT
BOLT. REAR

(3)  01547-0640B-000
BOLT. REAR
.BOLT
BOLT. REAR

(3)  01547-0640B-000
BOLT. REAR
.BOLT
BOLT. REAR

(3)  01547-0640B-000
BOLT. REAR
.BOLT
BOLT. REAR

(4)  01547-0670A-000
.BOLT

(4)  01547-0670A-000
.BOLT

(4)  01547-0670A-000
.BOLT

(4)  01547-0670A-000
.BOLT

(4)  01547-0670A-000
.BOLT

(4)  01547-0670A-000
.BOLT
BOLT

(4)  01547-0670A-000
.BOLT
BOLT

(4)  01547-0670A-000
.BOLT
BOLT

(4)  01547-0670A-000
.BOLT
BOLT

(4)  01547-0670A-000
.BOLT
BOLT

(5)  09248-10010-000
PLUG,OIL GALL
.PLUG, OIL GALLERY

(6)  09168-10002-000
BAGUE DE JOINT 10X14X3.6
.GASKET

(7)  09493-80005-000
JET,OIL GALLERY
.JET, OIL GALLERY CYLINDER

(8)  09280-04004-000
JOINT TORIQUE D: 1.2, ID: 4
.O RING

(9)  11323-29F00-000
SEPARATOR,CRANKCASE OIL NO.1
.SEPARATOR, OIL NO.1

(10)  11324-29F00-000
SEPARATOR,CRANKCASE OIL NO.2
.SEPARATOR, OIL NO.2

(11)  09125-06110-000
BOLT,6X12
.SCREW, SEPARATOR

(11)  09125-06110-000
BOLT,6X12
.SCREW, SEPARATOR

(11)  09125-06110-000
BOLT,6X12
.SCREW, SEPARATOR
BOLT,6X12

(11)  09125-06110-000
BOLT,6X12
.SCREW, SEPARATOR
BOLT,6X12

(12)  09247-12011-000
OIL DRAIN PLUG
PLUG, OIL DRAIN

(13)  09168-12002-000
BAGUE DE JOINT 12.1X16.2X3.7
GASKET

(14)  11451-29F00-000
PIPE, OIL INNER NO.1

(15)  11460-29F00-000
PIPE COMP,T/M OIL INNER NO.2
PIPE, T/M OIL INNER NO.2

(16)  09280-05004-000
JOINT TORIQUE 1.9X4.8
O RING (D:1.9,ID:4.8)

(16)  09280-05004-000
JOINT TORIQUE 1.9X4.8
O RING (D:1.9,ID:4.8)

(16)  09280-05004-000
JOINT TORIQUE 1.9X4.8
O RING (D:1.9,ID:4.8)

(17)  09280-07004-000
JOINT TORIQUE D: 1.9, ID: 6.8
O RING (D:1.9,ID:6.8)

(18)  09103-10110-000
VIS 10X100MM
BOLT (10X100)

(19)  09103-10063-000
VIS 10X115
BOLT (10X115)

(20)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT

(20)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT

(20)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT
NUT.ENG RH MTG BRKT

(20)  09159-10115-000
NUT.ENG RH MTG BRKT
NUT
NUT.ENG RH MTG BRKT

(21)  11451-46000-000
CAP
CAP, NEUTRAL S/W HOLE

(22)  09280-26005-000
JOINT TORIQUE D: 2.4, ID: 26.2
O RING (D:2.4,ID:26.2)

(23)  01547-0510B-000
BOLT
Référence Désignation Prix Unitaire TTC Qté
# 1

11301-29851-000

11301-29853-000
 1130129851000
CRANKCASE SET
# 2

04211-13189-000
0421113189000

0421113189000
DOUILLE 10.4X13X18
.PIN
# 3

01547-06403-000

01547-0640B-000
 0154706403000
BOLT. REAR
.BOLT
# 4

01547-06703-000

01547-0670A-000
 0154706703000
.BOLT
# 5

09248-10010-000
0924810010000

0924810010000
PLUG, OIL GALL
.PLUG, OIL GALLERY
# 6

09168-10002-000
0916810002000

0916810002000
BAGUE DE JOINT 10X14X3.6
.GASKET
# 7

09493-80005-000
0949380005000

0949380005000
JET, OIL GALLERY
.JET, OIL GALLERY CYLINDER
# 8

09280-04004-000
0928004004000

0928004004000
JOINT TORIQUE D: 1.2, ID: 4
.O RING
# 9

11323-29F00-000
1132329F00000

1132329F00000
SEPARATOR, CRANKCASE OIL NO.1
.SEPARATOR, OIL NO.1
# 10

11324-29F00-000
1132429F00000

1132429F00000
SEPARATOR, CRANKCASE OIL NO.2
.SEPARATOR, OIL NO.2
# 11

09125-06086-000

09125-06110-000
 0912506086000
BOLT, 6X12
.SCREW, SEPARATOR
# 12

09247-12011-000
0924712011000

0924712011000
OIL DRAIN PLUG
PLUG, OIL DRAIN
# 13

09168-12002-000
0916812002000

0916812002000
BAGUE DE JOINT 12.1X16.2X3.7
GASKET
# 14

11451-29F00-000
1145129F00000

1145129F00000
PIPE, OIL INNER NO.1
# 15

11460-29F00-000
1146029F00000

1146029F00000
PIPE COMP, T/M OIL INNER NO.2
PIPE, T/M OIL INNER NO.2
# 16

09280-05004-000
0928005004000

0928005004000
JOINT TORIQUE 1.9X4.8
O RING (D:1.9, ID:4.8)
# 17

09280-07004-000
0928007004000

0928007004000
JOINT TORIQUE D: 1.9, ID: 6.8
O RING (D:1.9, ID:6.8)
# 18

09103-10110-000
0910310110000

0910310110000
VIS 10X100MM
BOLT (10X100)
# 19

09103-10063-000
0910310063000

0910310063000
VIS 10X115
BOLT (10X115)
# 20

09159-10058-000

09159-10115-000
 0915910058000
NUT.ENG RH MTG BRKT
NUT
# 21

11451-46000-000
1145146000000

1145146000000
CAP
CAP, NEUTRAL S/W HOLE
# 22

09280-26005-000
0928026005000

0928026005000
JOINT TORIQUE D: 2.4, ID: 26.2
O RING (D:2.4, ID:26.2)
# 23

01547-05103-000

01547-0510B-000
 0154705103000
BOLT
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
