Vue éclatée

ENSEMBLE DE SELECTION DE VITESSES

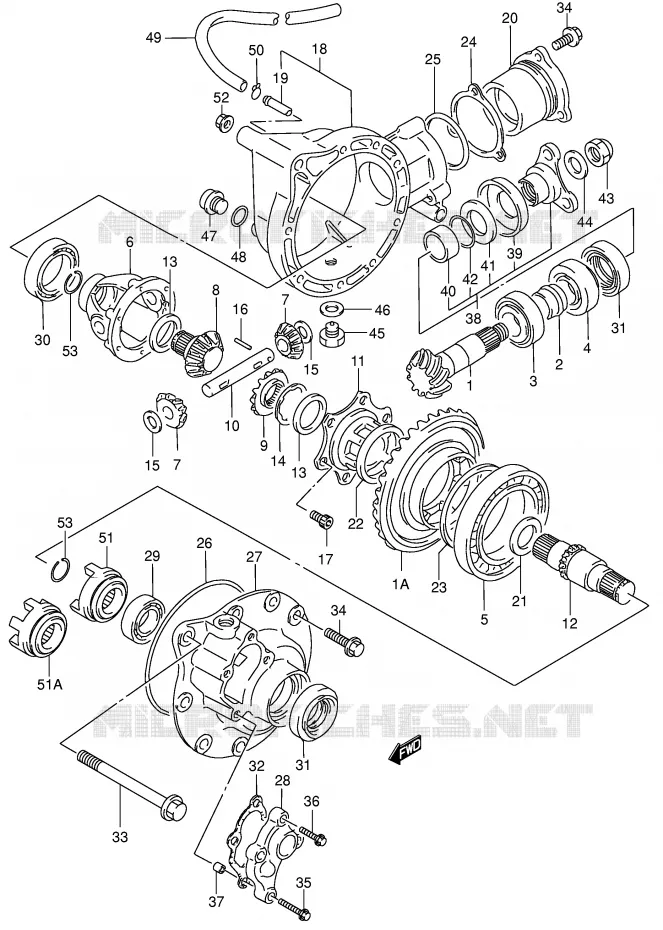

PONT AVANT POUR SUZUKI KINGQUAD 300 2000

BLOCAGE DE DIFFERENTIEL

(1) 27311-19B10-000

GEAR,FINAL DRIVE BEVEL
GEAR,2NDRY DRIVE BEVEL

(2) 09180-25085-000

SPACER
SPACER (25.3X28X28)

(3) 09265-25013-000

ROULEMENT A ROULEAUX CONIQUE
BEARING, FRONT (25X52X19.25)

(4) 09265-25024-000

ROULEMENT A ROULEAUX CONIQUE
BEARING, REAR (25X52X16.25)

(5) 09262-70001-000

ROULEMENT A BILLE
BEARING (70X110X13)

(6) 27411-19B00-000

CASE,FR DIFFERENTIAL

(7) 27331-65000-000

PINION, DIFFERENTIAL SIDE

(8) 27341-19B10-000

GEAR,FR DIFFERENTIAL
GEAR, RH (NT:13)

(9) 27341-84212-000

GEAR

(10) 27351-51005-000

SHAFT, PINION

(11) 27322-19B11-000

HUB,FR DRIVEN BEVEL GEAR

(12) 27361-19B20-000

ARBRE
SHAFT, DRIVEN OUTPUT

(13) 09160-29011-000

WASHER,29X40X0.8

(13) 09160-29012-000

RONDELLE (291X40X10)

(13) 09160-29013-000

WASHER,22X30X1.2

(14) 09164-29003-000

WASHER

(15) 09160-13003-000

RONDELLE 13.3X25X0.85
WASHER (13.3X25X0.85)

(16) 09202-06022-000

(17) 07130-0816A-000

BOULON
BOLT

(18) 27450-19B13-000

HOUSING, DIFFERENTIAL GEAR

(19) 09364-08003-000

UNION
UNION, BREATHER

(1A) 27321-19B11-000

GEAR,FR DRIVEN BEVEL
GEAR,2NDRY DRIVEN BEVEL

(20) 27441-19B00-000

CARTER
HOUSING, DRIVE BEVEL GEAR

(21) 08211-25351-000

RONDELLE DE SURETE
WASHER

(22) 27326-19810-000

JEU DE RONDELLES

(23) 27327-34810-000

SHIM SET

(24) 27445-19810-000

JEU DE RONDELLES

(25) 09280-63004-000

JOINT TORIQUE
O RING (D:2.4,ID:62.6)

(26) 09280-00022-000

O RING D:2.4 ID:131.4

(27) 27461-19B10-000

CARTER

(28) 27471-19B01-000

CARTER
COUVRE CULASSE

(29) 08113-60050-000

ROULEMENT A BILLE
BEARING, LH

(30) 09262-40006-000

BALL BEARING 40X62X12
BEARING, RH (40X62X12)

(31) 09283-34008-000

OIL SEAL 34X52X14
OIL SEAL (34X52X9.0)

(32) 27473-19B11-000

GASKET,FR GEAR CASE COVER(NA)
JOINT

(33) 09103-10148-000

BOLT,10X110
BOLT (L:110)

(34) 01550-0825A-000

BOLT. FINAL GEAR BEARIN
BOLT

(35) 01547-0635B-000

BOLT

(36) 01547-0625B-000

BOLT. FINAL GEAR CASE COVER
BOLT

(37) 04211-09109-000

DOUILLE
PIN 16X10

(38) 27180-19B10-000

FLANGE,FR DRIVE BEVEL GR

(39) 09165-30002-000

WASHER,THRUST

(40) 27591-19B01-000

COLLAR
ENBOUT

(41) 27592-19B00-000

PLATE,OUTPUT YOKE OIL SEAL
PLATE, OIL SEAL

(42) 09280-28007-000

O RING D:1 ID:28
O RING (D:1.0,ID:28)

(43) 09159-16004-000

ECROU
NUT

(44) 09160-16026-000

WASHER
WASHER (16X30X3)

(45) 09247-14002-000

PLUG
VIS

(46) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
WASHER

(47) 09247-16004-000

BOUCHON DE VIDANGE
PLUG, OIL FILLER

(48) 09280-17002-000

JOINT TORIQUE 2.4X16.8
O RING (D:2.4,ID:16.8)

(49) 09352-70104-00B

HOSE,7X10.2X2000
HOSE, BREATHER (7X10.2X2000)

(50) 09401-10402-000

CLIP
NUT

(51) 27371-19B01-000

CRABOT
DOG,REVERSE

51A

(51A) 27371-19B10-000

DOG,REVERSE

(52) 08319-3110A-000

NUT

(53) 09381-22007-000

RING
CIRCLIP

	Référence	Désignation	Qté
# 1	27311-19B10-000 2731119B10000 2731119B10000	GEAR, FINAL DRIVE BEVEL GEAR, 2NDRY DRIVE BEVEL	175,34 €
# 1A	27321-19B11-000 2732119B11000 2732119B11000	GEAR, FR DRIVEN BEVEL GEAR, 2NDRY DRIVEN BEVEL	207,10 €
# 2	09180-25085-000 0918025085000 0918025085000	SPACER SPACER (25.3X28X28)	20,67 €
# 3	09265-25013-000 0926525013000 0926525013000	ROULEMENT A ROULEAUX CONIQUE BEARING, FRONT (25X52X19.25)	57,34 €
# 4	09265-25024-000 0926525024000 0926525024000	ROULEMENT A ROULEAUX CONIQUE BEARING, REAR (25X52X16.25)	54,66 €
# 5	09262-70001-000 0926270001000 0926270001000	ROULEMENT A BILLE BEARING (70X110X13)	105,53 €
# 6	27411-19B00-000 2741119B00000 2741119B00000	CASE, FR DIFFERENTIAL	121,94 €
# 7	27331-65000-000 2733165000000 2733165000000	PINION, DIFFERENTIAL SIDE	46,41 €
# 8	27341-19B10-000 2734119B10000 2734119B10000	GEAR, FR DIFFERENTIAL GEAR, RH (NT:13)	125,42 €
# 9	27341-84212-000 2734184212000 2734184212000	GEAR	63,98 €
# 10	27351-51005-000 2735151005000 2735151005000	SHAFT, PINION	14,26 €
# 11	27322-19B11-000 2732219B11000 2732219B11000	HUB, FR DRIVEN BEVEL GEAR	182,70 €
# 12	27361-19B10-000 27361-19B20-000 2736119B10000	ARBRE SHAFT, DRIVEN OUTPUT	103,18 €
# 13	09160-29011-000 0916029011000 0916029011000	WASHER, 29X40X0.8	Non disponible	0,00 €
# 13	09160-29012-000 0916029012000 0916029012000	RONDELLE (291X40X10)	Non disponible	0,00 €
# 13	09160-29013-000 0916029013000 0916029013000	WASHER, 22X30X1.2	Non disponible	0,00 €
# 14	09164-29003-000 0916429003000 0916429003000	WASHER	Non disponible	0,00 €
# 15	09160-13003-000 0916013003000 0916013003000	RONDELLE 13.3X25X0.85 WASHER (13.3X25X0.85)	2,22 €
# 16	09202-06022-000 0920206022000 0920206022000	PIN	Non disponible	0,00 €
# 17	07130-08163-000 07130-0816A-000 0713008163000	BOULON BOLT	4,02 €
# 18	27450-19B13-000 2745019B13000 2745019B13000	HOUSING, DIFFERENTIAL GEAR	Non disponible	0,00 €
# 19	09364-08003-000 0936408003000 0936408003000	UNION UNION, BREATHER	3,04 €
# 20	27441-19B00-000 2744119B00000 2744119B00000	CARTER HOUSING, DRIVE BEVEL GEAR	72,25 €
# 21	08211-25351-000 0821125351000 0821125351000	RONDELLE DE SURETE WASHER	3,62 €
# 22	27326-19810-000 2732619810000 2732619810000	JEU DE RONDELLES	Non disponible	0,00 €
# 23	27327-34810-000 2732734810000 2732734810000	SHIM SET	21,67 €
# 24	27445-19810-000 2744519810000 2744519810000	JEU DE RONDELLES	Non disponible	0,00 €
# 25	09280-63004-000 0928063004000 0928063004000	JOINT TORIQUE O RING (D:2.4, ID:62.6)	5,59 €
# 26	09280-00022-000 0928000022000 0928000022000	O RING D:2.4 ID:131.4	9,23 €
# 27	27461-19B10-000 2746119B10000 2746119B10000	CARTER	170,54 €
# 28	27471-19B01-000 2747119B01000 2747119B01000	CARTER COUVRE CULASSE	39,51 €
# 29	08113-60050-000 0811360050000 0811360050000	ROULEMENT A BILLE BEARING, LH	17,26 €
# 30	09262-40006-000 0926240006000 0926240006000	BALL BEARING 40X62X12 BEARING, RH (40X62X12)	50,82 €
# 31	09283-34008-000 0928334008000 0928334008000	OIL SEAL 34X52X14 OIL SEAL (34X52X9.0)	16,30 €
# 32	27473-19B11-000 2747319B11000 2747319B11000	GASKET, FR GEAR CASE COVER(NA) JOINT	3,57 €
# 33	09103-10148-000 0910310148000 0910310148000	BOLT, 10X110 BOLT (L:110)	8,03 €
# 34	01550-08253-000 01550-0825A-000 0155008253000	BOLT. FINAL GEAR BEARIN BOLT	3,19 €
# 35	01547-06353-000 01547-0635B-000 0154706353000	BOLT	3,08 €
# 36	01547-06253-000 01547-0625B-000 0154706253000	BOLT. FINAL GEAR CASE COVER BOLT	2,73 €
# 37	04211-09109-000 0421109109000 0421109109000	DOUILLE PIN 16X10	2,17 €
# 38	27180-19B10-000 2718019B10000 2718019B10000	FLANGE, FR DRIVE BEVEL GR	Non disponible	0,00 €
# 39	09165-30002-000 0916530002000 0916530002000	WASHER, THRUST	Non disponible	0,00 €
# 40	27591-19B01-000 2759119B01000 2759119B01000	COLLAR ENBOUT	15,04 €
# 41	27592-19B00-000 2759219B00000 2759219B00000	PLATE, OUTPUT YOKE OIL SEAL PLATE, OIL SEAL	7,72 €
# 42	09280-28007-000 0928028007000 0928028007000	O RING D:1 ID:28 O RING (D:1.0, ID:28)	2,46 €
# 43	09159-16004-000 0915916004000 0915916004000	ECROU NUT	3,88 €
# 44	09160-16026-000 0916016026000 0916016026000	WASHER WASHER (16X30X3)	5,03 €
# 45	09247-14001-000 09247-14002-000 0924714001000	PLUG VIS	5,23 €
# 46	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM WASHER	2,64 €
# 47	09247-16004-000 0924716004000 0924716004000	BOUCHON DE VIDANGE PLUG, OIL FILLER	6,61 €
# 48	09280-17002-000 0928017002000 0928017002000	JOINT TORIQUE 2.4X16.8 O RING (D:2.4, ID:16.8)	5,12 €
# 49	09352-70103-00B 09352-70104-00B 093527010300B	HOSE, 7X10.2X2000 HOSE, BREATHER (7X10.2X2000)	17,95 €
# 50	09401-10403-000 09401-10402-000 0940110403000	CLIP NUT	2,15 €
# 51	27371-19B01-000 2737119B01000 2737119B01000	CRABOT DOG, REVERSE	73,12 €
# 51A	27371-19B10-000 2737119B10000 2737119B10000	DOG, REVERSE	Non disponible	0,00 €
# 52	08319-31103-000 08319-3110A-000 0831931103000	NUT	3,06 €
# 53	09381-22007-000 0938122007000 0938122007000	RING CIRCLIP	1,86 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PONT AVANT de votre Suzuki de KINGQUAD. Nous restons à votre disposition pour toute question.
