FREIN AVANT (MODELE M / N / P) REFER TO FIG.43A(H- 7) FOR MODEL R/S

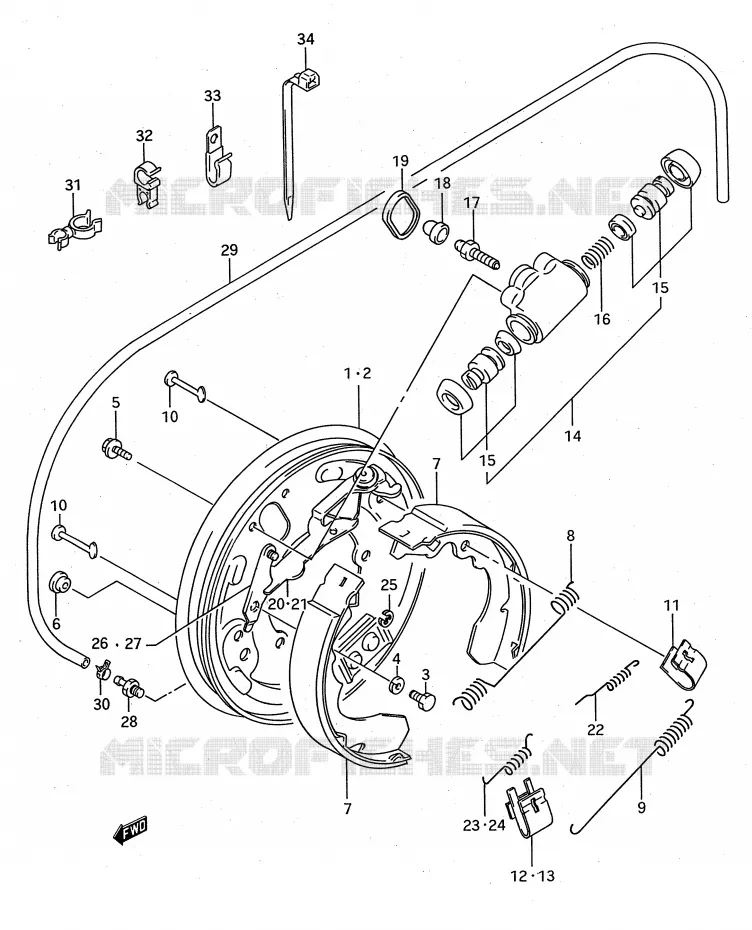

FREIN AVANT (MODELE R / S) POUR SUZUKI KINGQUAD 300 1995

GUIDON - CABLES

(1) 54510-39D10-000

PLATE, BRAKE BACK RH

(1) 54510-39D20-000

PLATE, BRAKE BACK RH

(2) 54810-39D10-000

PLATE, BRAKE BACK LH

(2) 54810-39D20-000

PLATE, BRAKE BACK LH

(3) 01500-0816B-000

BOLT
VIS

(4) 08321-0108B-000

WASHER,LOCK
LOCK WASHER

(5) 01550-0610B-000

BOLT. RH
BOLT, WHEEL CYLINDER

(6) 54515-39D00-000

PLUG,BACK PLATE

(7) 54400-39840-000

JEU DE PATINS DE FREIN
SHOE, BRAKE

(7) 54400-39840-000

JEU DE PATINS DE FREIN
SHOE, BRAKE

(7) 54400-39840-000

JEU DE PATINS DE FREIN
SHOE, BRAKE
JEU DE PATINS DE FREIN

(7) 54400-39840-000

JEU DE PATINS DE FREIN
SHOE, BRAKE
JEU DE PATINS DE FREIN

(8) 54531-39D00-000

54531-39D00-000
SPRING, SHOE RETURN UPPER

(9) 54532-39D00-000

54532-39D00-000
SPRING, SHOE RETURN LOWER

(10) 53241-82030-000

AXE DE RETENUE
AXE

(10) 53241-82030-000

AXE DE RETENUE
AXE

(11) 53243-85010-000

RESSORT

(12) 53245-82031-000

RESSORT D'APPUI, GAU
RESSORT

(13) 53244-82031-000

RESSORT D'APPUI, DR.
RESSORT

(14) 54540-19B10-000

CYLINDRE DE ROUE

(15) 53400-82811-000

KIT REPARATION

(15) 53400-82811-000

KIT REPARATION

(16) 53432-82030-000

RESSORT

(17) 54542-19B00-000

VIS DE PURGE

(18) 55156-66310-000

CAPUCHON D'EVACUATION
.CAP, BLEEDER PLUG

(19) 53417-82030-000

JOINT

(20) 54520-39D00-000

54520-39D00-000
STRUT ASSY, BRAKE RH

(21) 54820-39D01-000

STRUT FRONT BRAKE SF
STRUT ASSY, BRAKE LH

(22) 53714-82030-000

RESSORT

(23) 54524-56B00-000

RESSORT

(24) 54824-19B00-000

54824-19B00-000
SPRING, ANTIRATTLE LH

(25) 53753-60B00-000

53753-60B00-000
RETAINER, BRAKE STOPPER

(26) 54530-39D00-000

STOPPER, FRONT BRAKE RH

(27) 54830-39D00-000

STOPPER, FRONT BRAKE LH

(28) 54516-39D00-000

UNION, BREATHER

(29) 09352-40706-00B

HOSE, BREATHER
HOSE

(30) 09401-06405-000

CLAMP
NUT

(31) 09408-00056-000

CLIP
CLAMP

(32) 09408-00111-000

SUPPORT
CLAMP

(33) 09403-09325-000

CLAMP

(34) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP(L:125)

	Référence	Désignation	Qté
# 1	54510-39D10-000 5451039D10000 5451039D10000	PLATE, BRAKE BACK RH	Non disponible	0,00 €
# 1	54510-39D20-000 5451039D20000 5451039D20000	PLATE, BRAKE BACK RH	Non disponible	0,00 €
# 2	54810-39D10-000 5481039D10000 5481039D10000	PLATE, BRAKE BACK LH	Non disponible	0,00 €
# 2	54810-39D20-000 5481039D20000 5481039D20000	PLATE, BRAKE BACK LH	Non disponible	0,00 €
# 3	01500-08163-000 01500-0816B-000 0150008163000	BOLT VIS	3,35 €
# 4	08321-01083-000 08321-0108B-000 0832101083000	WASHER, LOCK LOCK WASHER	3,13 €
# 5	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT, WHEEL CYLINDER	3,15 €
# 6	54515-39D00-000 5451539D00000 5451539D00000	PLUG, BACK PLATE	5,04 €
# 7	54410-39D00-000 54400-39840-000 5441039D00000	JEU DE PATINS DE FREIN SHOE, BRAKE	46,10 €
# 8	54531-39D00-000 5453139D00000 5453139D00000	54531-39D00-000 SPRING, SHOE RETURN UPPER	Non disponible	0,00 €
# 9	54532-39D00-000 5453239D00000 5453239D00000	54532-39D00-000 SPRING, SHOE RETURN LOWER	Non disponible	0,00 €
# 10	53241-82030-000 5324182030000 5324182030000	AXE DE RETENUE AXE	4,02 €
# 11	53243-85010-000 5324385010000 5324385010000	RESSORT	7,53 €
# 12	53245-82031-000 5324582031000 5324582031000	RESSORT D'APPUI, GAU RESSORT	7,36 €
# 13	53244-82031-000 5324482031000 5324482031000	RESSORT D'APPUI, DR. RESSORT	7,36 €
# 14	54540-19B10-000 5454019B10000 5454019B10000	CYLINDRE DE ROUE	122,81 €
# 15	53400-82811-000 5340082811000 5340082811000	KIT REPARATION	Non disponible	0,00 €
# 16	53432-82030-000 5343282030000 5343282030000	RESSORT	4,62 €
# 17	54542-19B00-000 5454219B00000 5454219B00000	VIS DE PURGE	8,90 €
# 18	59122-18410-000 55156-66310-000 5912218410000	CAPUCHON D'EVACUATION .CAP, BLEEDER PLUG	5,21 €
# 19	53417-82030-000 5341782030000 5341782030000	JOINT	5,00 €
# 20	54520-39D00-000 5452039D00000 5452039D00000	54520-39D00-000 STRUT ASSY, BRAKE RH	Non disponible	0,00 €
# 21	54820-39D00-000 54820-39D01-000 5482039D00000	STRUT FRONT BRAKE SF STRUT ASSY, BRAKE LH	57,58 €
# 22	53714-82030-000 5371482030000 5371482030000	RESSORT	Non disponible	0,00 €
# 23	54524-19B00-000 54524-56B00-000 5452419B00000	RESSORT	6,62 €
# 24	54824-19B00-000 5482419B00000 5482419B00000	54824-19B00-000 SPRING, ANTIRATTLE LH	Non disponible	0,00 €
# 25	53753-60B00-000 5375360B00000 5375360B00000	53753-60B00-000 RETAINER, BRAKE STOPPER	Non disponible	0,00 €
# 26	54530-39D00-000 5453039D00000 5453039D00000	STOPPER, FRONT BRAKE RH	Non disponible	0,00 €
# 27	54830-39D00-000 5483039D00000 5483039D00000	STOPPER, FRONT BRAKE LH	Non disponible	0,00 €
# 28	54516-39D00-000 5451639D00000 5451639D00000	UNION, BREATHER	Non disponible	0,00 €
# 29	09352-40703-00B 09352-40706-00B 093524070300B	HOSE, BREATHER HOSE	14,20 €
# 30	09401-06405-000 0940106405000 0940106405000	CLAMP NUT	2,26 €
# 31	09408-00056-000 0940800056000 0940800056000	CLIP CLAMP	2,82 €
# 32	09408-00111-000 0940800111000 0940800111000	SUPPORT CLAMP	5,15 €
# 33	09403-09325-000 0940309325000 0940309325000	CLAMP	Non disponible	0,00 €
# 34	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP(L:125)	3,13 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FREIN AVANT (MODELE R/S) de votre Suzuki de KINGQUAD. Nous restons à votre disposition pour toute question.
