FAISCEAU ELECTRIQUE (MODELE Y) REFER TO FIG.29B(F-13) FOR MODEL K1/K2

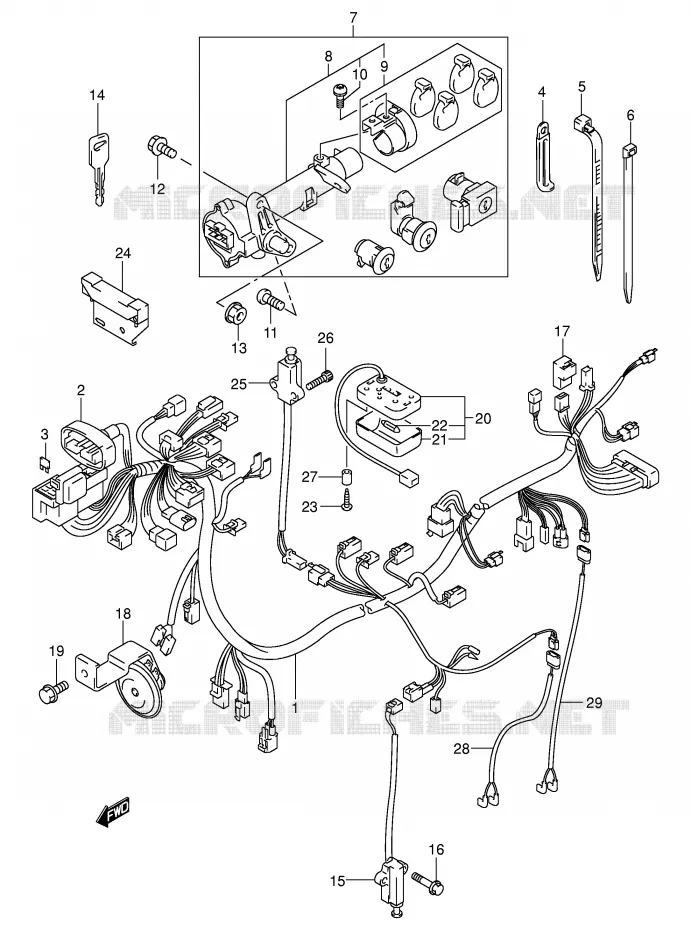

FAISCEAU ELECTRIQUE (MODELE K1 / K2) POUR SUZUKI BURGMAN 250 1998

COMMODOS (MODELE W / X / Y) REFER TO FIG.30A(F-15) FOR MODEL K1/K2

(1) 36610-14F50-000

HARNESS, WIRING

(2) 36618-14F00-000

BOOT, METER COUPLER

(3) 09481-10501-000

FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(3) 09481-15501-000

FUSE, VZ800, R750/W, GSX750
FUSE (15A)

(4) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP (L:95)

(5) 09407-25401-000

GUIDE DE CABLE L=235
CLAMP (L:235)

(5) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(5) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(6) 09407-22403-000

CLAMP
CLAMP (L:190)

(7) 37000-15832-000

LOCK SET
ENSEMBLE SERRURES

(8) 37100-15F00-000

STEERING LOCK ASSY
LOCK ASSY, STEERING

(9) 37155-15F00-000

SHUTTER
SHUTTER, STEERING LOCK

(10) 02112-3508B-000

SCREW. CAP STEERING LOCK
SCREW

(11) 09139-06048-000

SCREW,L:20
SCREW (6X20)

(12) KIT47370-40H00

KIT47370-40H00
BOLT

(13) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(14) 37146-14F00-000

KEY,BLANK
KEY, BRANK

(15) 37840-20E01-000

SWITCH,SIDE STAND UC125
CONTACTEUR

(16) 01550-0620B-000

BOLT
SCREW

(17) 38740-26E01-000

RELAIS

(18) 38500-14F00-000

HORN ASSY

(19) 01550-0812B-000

BOLT

(20) 36210-14F10-000

TRUNK BOX LAMP ASSY
LAMPE

(21) 36212-79001-000

LENS, ROOM LAMP

(22) 09471-12108-000

BULB,12V1.7W
BULB (13.5V,2W)

(23) 03541-0412A-000

SCREW. REAR
SCREW

(24) 36510-43E00-000

RESISTOR ASSY
RESISTANCE

(25) 37980-14F00-000

TRUNK BOX LAMP SWITCH ASSY
CONTACTEUR

(26) 07130-0525B-000

BOLT. STATOR
BOLT

(27) 09180-05301-000

SPACER
SPACER (5.5X9.5X10)

(28) 36852-14F00-000

WIRE IGNITION COIL LEAD
FAISCEAU

(29) 36852-14F20-000

WIRE
FAISCEAU

	Référence	Désignation	Qté
# 1	36610-14F50-000 3661014F50000 3661014F50000	HARNESS, WIRING	Non disponible	0,00 €
# 2	36618-14F00-000 3661814F00000 3661814F00000	BOOT, METER COUPLER	6,83 €
# 3	09481-10501-000 09481-10501-000 0948110501000	FUSE 10A VZ800, R750/W, GSX750 FUSE (10A)	2,46 €
# 3	09481-15501-000 09481-15501-000 0948115501000	FUSE, VZ800, R750/W, GSX750 FUSE (15A)	1,20 €
# 4	09404-06434-000 09404-06036-000 0940406434000	CLAMP (L80 T:1.0) CLAMP (L:95)	2,93 €
# 5	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 5	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 5	09407-25401-000 0940725401000 0940725401000	GUIDE DE CABLE L=235 CLAMP (L:235)	6,26 €
# 6	09407-19401-000 09407-22403-000 0940719401000	CLAMP CLAMP (L:190)	2,60 €
# 7	37000-15831-000 3700015831000	LOCK SET ENSEMBLE SERRURES	Non disponible	0,00 €
# 8	37100-15F00-000 3710015F00000 3710015F00000	STEERING LOCK ASSY LOCK ASSY, STEERING	241,18 €
# 9	37155-15F00-000 3715515F00000 3715515F00000	SHUTTER SHUTTER, STEERING LOCK	Non disponible	0,00 €
# 10	02112-35083-000 02112-3508B-000 0211235083000	SCREW. CAP STEERING LOCK SCREW	2,64 €
# 11	09139-06048-000 0913906048000 0913906048000	SCREW, L:20 SCREW (6X20)	1,97 €
# 12	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Non disponible	0,00 €
# 13	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 14	37146-14F00-000 3714614F00000 3714614F00000	KEY, BLANK KEY, BRANK	22,25 €
# 15	37840-20E00-000 37840-20E01-000 3784020E00000	SWITCH, SIDE STAND UC125 CONTACTEUR	92,93 €
# 16	01550-06203-000 01550-0620B-000 0155006203000	BOLT SCREW	3,15 €
# 17	38740-26E00-000 38740-26E01-000 3874026E00000	RELAIS	34,34 €
# 18	38500-14F00-000 3850014F00000 3850014F00000	HORN ASSY	61,05 €
# 19	01550-08123-000 01550-0812B-000 0155008123000	BOLT	3,50 €
# 20	36210-14F10-000 3621014F10000 3621014F10000	TRUNK BOX LAMP ASSY LAMPE	Non disponible	0,00 €
# 21	36212-79001-000 3621279001000 3621279001000	LENS, ROOM LAMP	Non disponible	0,00 €
# 22	09471-12118-000 09471-12108-000 0947112118000	BULB, 12V1.7W BULB (13.5V, 2W)	4,37 €
# 23	03541-04123-000 03541-0412A-000 0354104123000	SCREW. REAR SCREW	1,84 €
# 24	36510-43E00-000 3651043E00000 3651043E00000	RESISTOR ASSY RESISTANCE	Non disponible	0,00 €
# 25	37980-14F00-000 3798014F00000 3798014F00000	TRUNK BOX LAMP SWITCH ASSY CONTACTEUR	63,00 €
# 26	07130-05253-000 07130-0525B-000 0713005253000	BOLT. STATOR BOLT	2,86 €
# 27	09180-05301-000 0918005301000 0918005301000	SPACER SPACER (5.5X9.5X10)	2,66 €
# 28	36852-14F00-000 3685214F00000 3685214F00000	WIRE IGNITION COIL LEAD FAISCEAU	14,60 €
# 29	36852-14F20-000 3685214F20000 3685214F20000	WIRE FAISCEAU	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE (MODELE K1/K2) de votre Suzuki de BURGMAN. Nous restons à votre disposition pour toute question.
