Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

CARBURATEUR (MODELE J / K) REFER TO FIG.9A (C-4) FOR MODEL L/M/N/P/R/S/T

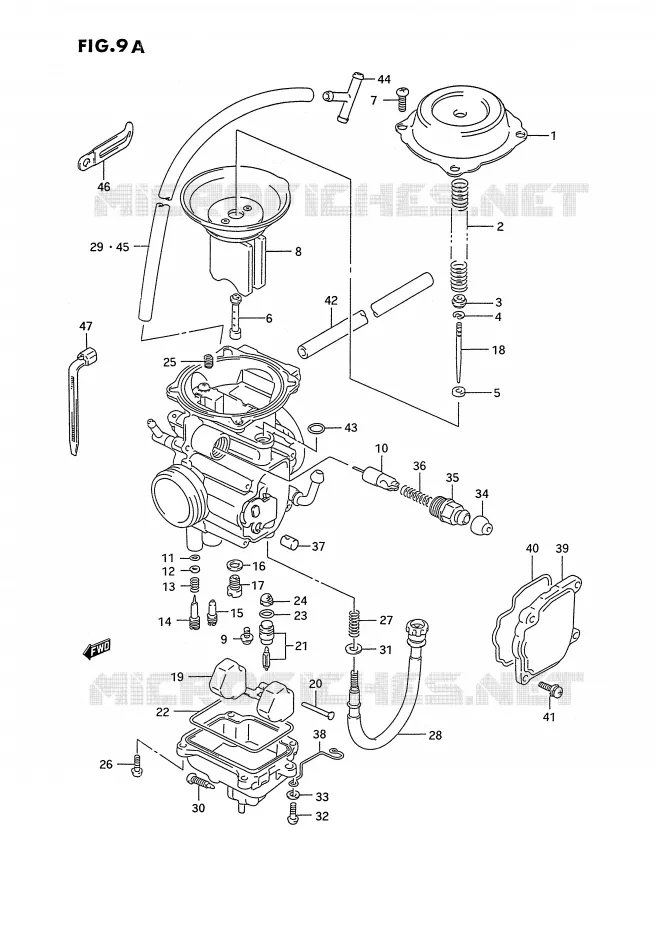

CARBURATEUR (MODELE L / M / N / P / R / S / T) POUR SUZUKI OZARK 250 1991

FILTRE A AIR (J / K / L) REFER TO FIG.10A(C-8) FOR MODEL M/N/P/R/S/T

CARBURATEUR (MODELE L/M/N/P/R/S/T) pour Suzuki OZARK 250 1991
1
(1)  13502-42A00-000
COVER DIAPHRAGM
COUVRE CULASSE
2
(2)  13417-42A00-000
RESSORT
SPRING
3
(3)  13382-42A00-000
ANNEAU
RING
4
(4)  13394-10010-000
CLIPS D'AIGUILLE
E RING
5
(5)  13387-47010-000
BAGUE
RING
6
(6)  09494-00512-000
JET,NEEDLE (P-4)
7
(7)  02112-0408B-000
SCREW
(7)  02112-04087-000
VIS M4X8
SCREW
8
(8)  13500-19B63-000
DIAPHRAGM ASSY
DISCONTINUED
9
(9)  13602-43410-000
VIS
SCREW
10
(10)  13411-19B50-000
PLUNGER ASSY
STARTER
11
(11)  13295-29901-000
O RING,PILOT AIR SCREW
O RING
12
(12)  13291-29900-000
RONDELLE
WASHER
13
(13)  13268-47070-000
RESSORT
SPRING
14
(14)  13279-47070-000
VIS D'AIR
SCREW, PILOT (2 7/8)
15
(15)  09492-40014-000
GICLEUR RALENTI GR.40 TYP 9
JET,PILOT(40)
16
(16)  13382-03110-000
WASHER,NEEDLE JET
..WASHER
17
(17)  09491-24013-000
GICLEUR PRINCIPALE 3 122.5
JET,MAIN(122.5)
18
(18)  13383-19B60-000
NEEDLE,JET
19
(19)  13250-42A00-000
FLOTTEUR
20
(20)  13254-92311-000
AXE DE FLOTTEUR
PIN 16X10
21
(21)  13370-44500-000
POINTEAU DU FLOTTEUR CPL.(2.0)
.VALVE ASSY, NEEDLE
22
(22)  13251-42A00-000
JOINT TORIQUE
JOINT
23
(23)  13374-35C00-000
O RING,NEEDLE VALVE SEAT
..O RING
24
(24)  13376-19F00-000
FILTER
FILTRE
25
(25)  09493-32002-000
GICLEUR D'AIR/HUILE
JET, PILOT AIR (160)
26
(26)  02112-0412A-000
SCREW
VIS
27
(27)  13268-19B50-000
SPRING
28
(28)  13267-19B70-000
VIS
BOLT
(28)  13260-19BV0-000
ADJUSTER SET
BOLT
29
(29)  09351-50803-00B
TUYAU RENIFLARD 5X8X2000
.HOSE, AIR VENT (5X8X475)
30
(30)  13247-02340-000
PLUG,DRAIN
SCREW
31
(31)  13615-45010-000
WASHER
32
(32)  02112-0416A-000
SCREW
33
(33)  08322-0104B-000
WASHER
34
(34)  13681-04011-000
CAP,CARBURETOR
CAP
35
(35)  13418-43410-000
CAPUCHON
SUPPORT
36
(36)  13417-43010-000
RESSORT
SPRING
37
(37)  13591-19B50-000
AXE
38
(38)  13692-19B50-000
NUT
(38)  13692-19B60-000
NUT
39
(39)  13502-19B50-000
COUVRE CULASSE
40
(40)  13251-19B50-000
O RING
41
(41)  13602-19B50-000
SCREW
42
(42)  09355-45001-600
HOSE,4.5X8.5X600
HOSE, VACUUM (4.5X8.5X600)
43
(43)  09280-06008-000
JOINT TORIQUE 1.7X6
O RING (D:1.7,ID:6.0)
44
(44)  09367-08004-000
RACCORD
RAPPORT
45
(45)  09359-50823-00B
HOSE, AIR VENT
46
(46)  09404-06435-000
GUIDE DE CABLE L=120
CLAMP, BREATHER HOSE (L:135)
(46)  09404-06039-000
CLAMP
COLLIER
47
(47)  09407-14403-000
GUIDE DE CABLE L=125
CLAMP(L:125)
99x
(99x)  13200-19B64-000
CARBURETOR ASSY
(99x)  13200-19BA2-000
13200-19BA2-000
CARBURETOR ASSY
Référence Désignation Prix Unitaire TTC Qté
# 1

13502-42A00-000
1350242A00000

1350242A00000
COVER DIAPHRAGM
COUVRE CULASSE
# 2

13417-42A00-000
1341742A00000

1341742A00000
RESSORT
SPRING
# 3

13382-42A00-000
1338242A00000

1338242A00000
ANNEAU
RING
# 4

13394-10010-000
1339410010000

1339410010000
CLIPS D'AIGUILLE
E RING
# 5

13387-47010-000
1338747010000

1338747010000
BAGUE
RING
# 6

09494-00512-000
0949400512000

0949400512000
JET, NEEDLE (P-4)
Non disponible
# 7

02112-04083-000

02112-0408B-000
 0211204083000
SCREW
# 7

02112-04087-000
0211204087000

0211204087000
VIS M4X8
SCREW
# 8

13500-19B50-000

13500-19B63-000
 1350019B50000
DIAPHRAGM ASSY
DISCONTINUED
# 9

13602-43410-000
1360243410000

1360243410000
VIS
SCREW
# 10

13411-19B50-000
1341119B50000

1341119B50000
PLUNGER ASSY
STARTER
# 11

13295-29900-000

13295-29901-000
 1329529900000
O RING, PILOT AIR SCREW
O RING
# 12

13291-29900-000
1329129900000

1329129900000
RONDELLE
WASHER
# 13

13268-47070-000
1326847070000

1326847070000
RESSORT
SPRING
# 14

13279-47070-000
1327947070000

1327947070000
VIS D'AIR
SCREW, PILOT (2 7/8)
# 15

09492-40014-000
0949240014000

0949240014000
GICLEUR RALENTI GR.40 TYP 9
JET, PILOT(40)
# 16

13332-44080-000

13382-03110-000
 1333244080000
WASHER, NEEDLE JET
..WASHER
# 17

09491-24013-000
0949124013000

0949124013000
GICLEUR PRINCIPALE 3 122.5
JET, MAIN(122.5)
# 18

13383-19B60-000
1338319B60000

1338319B60000
NEEDLE, JET
Non disponible
# 19

13250-42A00-000
1325042A00000

1325042A00000
FLOTTEUR
# 20

13254-92311-000
1325492311000

1325492311000
AXE DE FLOTTEUR
PIN 16X10
# 21

13370-42A10-000

13370-44500-000
 1337042A10000
POINTEAU DU FLOTTEUR CPL.(2.0)
.VALVE ASSY, NEEDLE
# 22

13251-42A00-000
1325142A00000

1325142A00000
JOINT TORIQUE
JOINT
# 23

13374-44080-000

13374-35C00-000
 1337444080000
O RING, NEEDLE VALVE SEAT
..O RING
# 24

13376-84110-000

13376-19F00-000
 1337684110000
FILTER
FILTRE
# 25

09493-32002-000
0949332002000

0949332002000
GICLEUR D'AIR/HUILE
JET, PILOT AIR (160)
# 26

02112-04123-000

02112-0412A-000
 0211204123000
SCREW
VIS
# 27

13268-19B50-000
1326819B50000

1326819B50000
SPRING
Non disponible
# 28

13267-19B70-000
1326719B70000

1326719B70000
VIS
BOLT
# 28

13267-19B50-000

1326719B50000
ADJUSTER SET
BOLT
Non disponible
# 29

13684-19B00-000

09351-50803-00B
 1368419B00000
TUYAU RENIFLARD 5X8X2000
.HOSE, AIR VENT (5X8X475)
# 30

13247-13A00-000

13247-02340-000
 1324713A00000
PLUG, DRAIN
SCREW
# 31

13615-45010-000
1361545010000

1361545010000
WASHER
Non disponible
# 32

02112-04163-000

02112-0416A-000
 0211204163000
SCREW
# 33

08322-01043-000

08322-0104B-000
 0832201043000
WASHER
# 34

13681-04010-000

13681-04011-000
 1368104010000
CAP, CARBURETOR
CAP
# 35

13418-43410-000
1341843410000

1341843410000
CAPUCHON
SUPPORT
# 36

13417-43010-000
1341743010000

1341743010000
RESSORT
SPRING
# 37

13591-19B50-000
1359119B50000

1359119B50000
AXE
Non disponible
# 38

13692-19B50-000
1369219B50000

1369219B50000
NUT
Non disponible
# 38

13692-19B60-000
1369219B60000

1369219B60000
NUT
Non disponible
# 39

13502-19B50-000
1350219B50000

1350219B50000
COUVRE CULASSE
Non disponible
# 40

13251-19B50-000
1325119B50000

1325119B50000
O RING
# 41

13602-19B50-000
1360219B50000

1360219B50000
SCREW
# 42

09354-45853-600

09355-45001-600
 0935445853600
HOSE, 4.5X8.5X600
HOSE, VACUUM (4.5X8.5X600)
# 43

09280-06009-000

09280-06008-000
 0928006009000
JOINT TORIQUE 1.7X6
O RING (D:1.7, ID:6.0)
# 44

09367-08004-000
0936708004000

0936708004000
RACCORD
RAPPORT
# 45

09359-50823-00B
093595082300B

093595082300B
HOSE, AIR VENT
Non disponible
# 46

09404-06419-000

09404-06435-000
 0940406419000
GUIDE DE CABLE L=120
CLAMP, BREATHER HOSE (L:135)
# 46

09404-06429-000

09404-06039-000
 0940406429000
CLAMP
COLLIER
# 46

09404-06435-000
0940406435000

0940406435000
GUIDE DE CABLE L=120
CLAMP, AIR VENT HOSE
# 47

09407-14403-000
0940714403000

0940714403000
GUIDE DE CABLE L=125
CLAMP(L:125)
# 99x

13200-19B60-000

13200-19B64-000
 1320019B60000
CARBURETOR ASSY
# 99x

13200-19BA0-000

1320019BA0000
13200-19BA2-000
CARBURETOR ASSY
Non disponible
