CADRE (MODELE H / J / K) REFER TO FIG.29A(G-3) FOR MODEL L/M/N/P/R/S

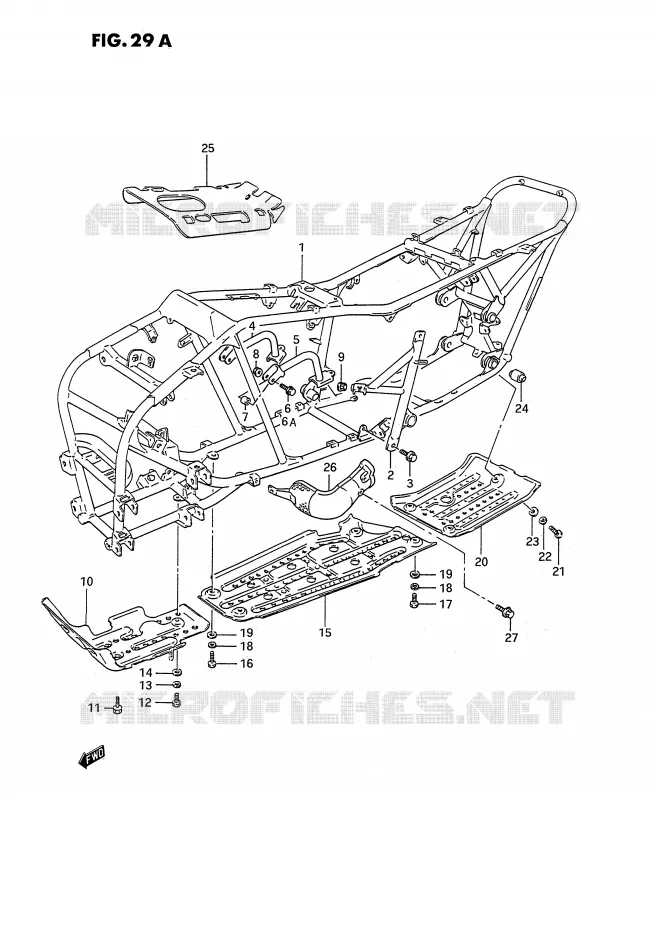

CADRE (MODELE L / M / N / P / R / S) POUR SUZUKI KINGQUAD 250 1990

REPOSE PIED

(1) 41100-39870-019

FRAME SET (BLACK)

(1) 41101-39B60-019

FRAME
CADRE

(1) 41101-19813-019

FRAME SET
FRAME SET (BLACK)

(1) 41101-19820-019

41101-19820-019
CADRE

(1) 41101-19822-019

CADRE

(2) 41910-19B20-019

41910-19B20-019
.PLATE, ENGINE MOUNT LH (BLACK)

(2) 41910-39D00-019

PLATE, ENGINE MOUNT LH (BLACK)

(3) 09103-10165-000

BOLT 10X20
BOLT

(4) 41970-19B20-000

TUBE COMP,COOLING FAN,RH

(5) 41980-19B21-000

TUBE, COOLING FAN LH

(6) 01550-0835B-000

BOLT
BOLT, HOLDER

(7) 09180-08067-000

DOUILLE 8.8X12X19
RONDELLE

(8) 08316-1008B-000

NUT

(9) 43978-24500-000

EMBOUT
CAP

(10) 42510-19B11-000

42510-19B11-000
PROTECTOR,FR

(11) 01580-0612A-000

BOLT
BOLT, FRONT

(11) 01500-0612A-000

BOLT
BOLT, FENDER REAR

(12) 01500-0616A-000

BOLT
BOLT, CENTER

(13) 08321-0106A-000

LOCK WASHER
.WASHERLOCK6.1X12X1.2

(14) 08322-0106A-000

WASHER
.WASHER, LOWER

(15) 42560-19B02-000

PROTECTOR, MIDDLE

(15) 42560-19B20-000

42560-19B20-000
PROTECTOR, MIDDLE

(16) 01580-0620B-000

BOLT
BOLT, FRONT

(16) 01500-0620A-000

BOLT. GEAR SHIFT LINK
BOLT, IGNITION COIL NO.1

(17) 01500-0616A-000

BOLT
BOLT, CENTER

(17) 01580-06163-000

BOLT
BOLT, REAR

(18) 08321-0106A-000

LOCK WASHER
.WASHERLOCK6.1X12X1.2

(19) 08322-0106A-000

WASHER
.WASHER, LOWER

(20) 61390-19B00-000

PROTECTOR, ENGINE

(20) 61390-19B01-000

61390-19B01-000
SABOT PROTECTEUR

(21) 01500-0616A-000

BOLT
BOLT, CENTER

(21) 01580-06163-000

BOLT

(22) 08321-0106A-000

LOCK WASHER
.WASHERLOCK6.1X12X1.2

(23) 08322-0106A-000

WASHER
.WASHER, LOWER

(24) 09319-10064-000

BUSH,ENGINE MOUNTING,RR
BUSH

(25) 47157-19B11-000

MUD GUARD, CLEANER INLET

(26) 42570-39D00-000

COVER,MUD

(27) 01550-0610B-000

BOLT. RH
PLUG, OIL GALLERY

(27) 01580-0612A-000

BOLT
NUT

(6A) 09160-08501-000

WASHER,8.5X24X2.3
WASHER

	Référence	Désignation	Qté
# 1	41100-39870-019 4110039870019 4110039870019	FRAME SET (BLACK)	Non disponible	0,00 €
# 1	41100-39880-019 4110039880019	FRAME CADRE	Non disponible	0,00 €
# 1	41101-19810-019 4110119810019	FRAME SET FRAME SET (BLACK)	Non disponible	0,00 €
# 1	41101-19820-019 4110119820019 4110119820019	41101-19820-019 CADRE	Non disponible	0,00 €
# 1	41101-19822-019 4110119822019 4110119822019	CADRE	Non disponible	0,00 €
# 2	41910-19B20-019 4191019B20019 4191019B20019	41910-19B20-019 .PLATE, ENGINE MOUNT LH (BLACK)	Non disponible	0,00 €
# 2	41910-39D00-019 4191039D00019 4191039D00019	PLATE, ENGINE MOUNT LH (BLACK)	Non disponible	0,00 €
# 3	09103-10165-000 0910310165000 0910310165000	BOLT 10X20 BOLT	4,24 €
# 4	41970-19B20-000 4197019B20000 4197019B20000	TUBE COMP, COOLING FAN, RH	Non disponible	0,00 €
# 5	41980-19B21-000 4198019B21000 4198019B21000	TUBE, COOLING FAN LH	Non disponible	0,00 €
# 6	01517-08355-000 01550-0835B-000 0151708355000	BOLT BOLT, HOLDER	4,44 €
# 6A	09160-08093-000 09160-08501-000 0916008093000	WASHER, 8.5X24X2.3 WASHER	2,42 €
# 7	09180-08067-000 0918008067000 0918008067000	DOUILLE 8.8X12X19 RONDELLE	2,95 €
# 8	08316-10083-000 08316-1008B-000 0831610083000	NUT	3,50 €
# 9	43978-24500-000 4397824500000 4397824500000	EMBOUT CAP	6,92 €
# 10	42510-19B11-000 4251019B11000 4251019B11000	42510-19B11-000 PROTECTOR, FR	Non disponible	0,00 €
# 11	01107-06126-000 01500-0612A-000 0110706126000	BOLT BOLT, FENDER REAR	2,31 €
# 11	01580-06123-000 01580-0612A-000 0158006123000	BOLT BOLT, FRONT	2,88 €
# 12	01107-06166-000 01500-0616A-000 0110706166000	BOLT BOLT, CENTER	1,95 €
# 13	08321-21066-000 0832121066000	LOCK WASHER .WASHERLOCK6.1X12X1.2	Non disponible	0,00 €
# 14	08322-21066-000 0832221066000	WASHER .WASHER, LOWER	Non disponible	0,00 €
# 15	42560-19B02-000 4256019B02000 4256019B02000	PROTECTOR, MIDDLE	Non disponible	0,00 €
# 15	42560-19B20-000 4256019B20000 4256019B20000	42560-19B20-000 PROTECTOR, MIDDLE	Non disponible	0,00 €
# 16	01107-06206-000 01500-0620A-000 0110706206000	BOLT. GEAR SHIFT LINK BOLT, IGNITION COIL NO.1	1,97 €
# 16	01580-06203-000 01580-0620B-000 0158006203000	BOLT BOLT, FRONT	3,26 €
# 17	01107-06166-000 01500-0616A-000 0110706166000	BOLT BOLT, CENTER	1,95 €
# 17	01580-06163-000 0158006163000 0158006163000	BOLT BOLT, REAR	Non disponible	0,00 €
# 18	08321-21066-000 0832121066000	LOCK WASHER .WASHERLOCK6.1X12X1.2	Non disponible	0,00 €
# 19	08322-21066-000 0832221066000	WASHER .WASHER, LOWER	Non disponible	0,00 €
# 20	61390-19B00-000 6139019B00000 6139019B00000	PROTECTOR, ENGINE	Non disponible	0,00 €
# 20	61390-19B01-000 6139019B01000 6139019B01000	61390-19B01-000 SABOT PROTECTEUR	Non disponible	0,00 €
# 21	01107-06166-000 01500-0616A-000 0110706166000	BOLT BOLT, CENTER	1,95 €
# 21	01580-06163-000 0158006163000 0158006163000	BOLT	Non disponible	0,00 €
# 22	08321-21066-000 0832121066000	LOCK WASHER .WASHERLOCK6.1X12X1.2	Non disponible	0,00 €
# 23	08322-21066-000 0832221066000	WASHER .WASHER, LOWER	Non disponible	0,00 €
# 24	09319-10064-000 0931910064000 0931910064000	BUSH, ENGINE MOUNTING, RR BUSH	14,04 €
# 25	47157-19B10-000 47157-19B11-000 4715719B10000	MUD GUARD, CLEANER INLET	39,47 €
# 26	42570-39D00-000 4257039D00000 4257039D00000	COVER, MUD	225,83 €
# 27	01517-06105-000 01550-0610B-000 0151706105000	BOLT. RH PLUG, OIL GALLERY	3,15 €
# 27	01580-06123-000 01580-0612A-000 0158006123000	BOLT NUT	2,88 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE (MODELE L/M/N/P/R/S) de votre Suzuki de KINGQUAD. Nous restons à votre disposition pour toute question.
