FOURCHE AVANT (MODELE G / H / J) REFER TO FIG.41A (F-7) FOR MODEL K

FOURCHE AVANT (MODELE K) POUR SUZUKI TS-X 250 1987

COLONNE DE DIRECTION (MODELE E) REFER TO FIG.43 (F-9) FOR MODEL G/H/J/K

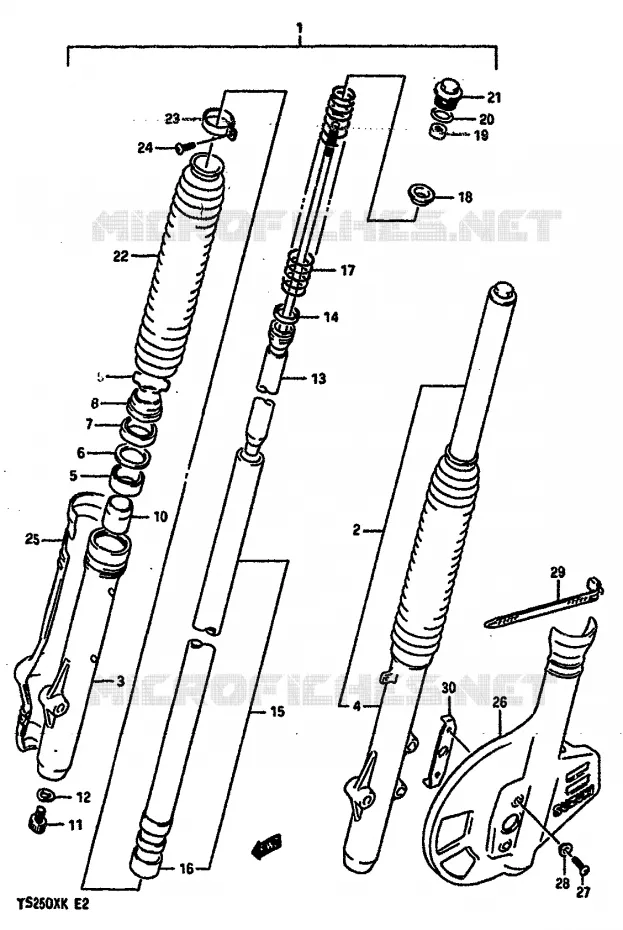

FOURCHE AVANT (MODELE K) pour Suzuki TS-X 250 1987
1
(1)  51103-13A70-000
DAMPER ASSY,RH
2
(2)  51104-13A70-000
DAMPER ASSY,LH
3
(3)  51131-13A20-000
TUBE,OUTER RH
4
(4)  51141-13A20-000
TUBE,OUTER LH
5
(5)  51167-13A00-000
SLIDE METAL
METAL,SLIDE
6
(6)  51158-14100-000
RONDELLE
WASHER
7
(7)  51153-14140-000
SIMMER DE FOURCHE
OIL SEAL
8
(8)  51173-14140-000
BAGUE POUSSIERE
DUST SEAL
9
(9)  51156-40301-000
ANNEAU DE RETENUE
RING,STOPPER
10
(10)  51195-13A60-000
PIECE,OIL LOCK
11
(11)  51147-40300-000
BOULON
BOLT,CYLINDER
12
(12)  51148-40300-000
JOINT
WASHER
13
(13)  51146-13A70-000
CYLINDRE
14
(14)  51196-13A10-000
SEGMENT DE FOURCHE GS500E
BAGUE
15
(15)  51110-13A60-000
TUBE DE FOURCHE
16
(16)  51121-13A00-000
PISTON
17
(17)  51171-13A70-000
SPRING
18
(18)  51172-40300-000
GUIDE
GUIDE,SPRING UPPER
19
(19)  51352-13A60-000
ECROU
NUT,ROD
20
(20)  51117-40300-000
JOINT TORIQUE
O RING
21
(21)  51351-13A60-000
CAP
22
(22)  51571-13A00-38K
CAOUTCHOUC DE FOURCHE
BOOT (BLUE)
23
(23)  51575-44B00-000
BRIDE
O RING,D:3.5,ID:61.0
24
(24)  02112-0416A-000
SCREW
25
(25)  51201-13A00-13L
PROTECTION
PROTECTOR,FORK RH (BLACK)
26
(26)  51202-13A00-13L
PROTECTOR,FR FORK,L
PROTECTOR,FORK LH (BLACK)
27
(27)  02142-06127-000
VIS 6X12MM CHROMEE
SCREW
28
(28)  09169-06031-000
TOLE DE SURETE
WASHER
29
(29)  09407-25401-000
GUIDE DE CABLE L=235
CLAMP
30
(30)  54770-13A00-000
PLAQUE
Référence Désignation Prix Unitaire TTC Qté
# 1

51103-13A70-000
5110313A70000

5110313A70000
DAMPER ASSY, RH
Non disponible
# 2

51104-13A70-000
5110413A70000

5110413A70000
DAMPER ASSY, LH
Non disponible
# 3

51131-13A20-000
5113113A20000

5113113A20000
TUBE, OUTER RH
Non disponible
# 4

51141-13A20-000
5114113A20000

5114113A20000
TUBE, OUTER LH
Non disponible
# 5

51167-13A00-000
5116713A00000

5116713A00000
SLIDE METAL
METAL, SLIDE
# 6

51158-14100-000
5115814100000

5115814100000
RONDELLE
WASHER
# 7

51153-14140-000
5115314140000

5115314140000
SIMMER DE FOURCHE
OIL SEAL
Non disponible
# 8

51173-14140-000
5117314140000

5117314140000
BAGUE POUSSIERE
DUST SEAL
Non disponible
# 9

51156-40301-000
5115640301000

5115640301000
ANNEAU DE RETENUE
RING, STOPPER
# 10

51195-13A60-000
5119513A60000

5119513A60000
PIECE, OIL LOCK
Non disponible
# 11

51147-40300-000
5114740300000

5114740300000
BOULON
BOLT, CYLINDER
# 12

51148-40300-000
5114840300000

5114840300000
JOINT
WASHER
# 13

51146-13A70-000
5114613A70000

5114613A70000
CYLINDRE
Non disponible
# 14

51196-13A10-000
5119613A10000

5119613A10000
SEGMENT DE FOURCHE GS500E
BAGUE
# 15

51110-13A60-000
5111013A60000

5111013A60000
TUBE DE FOURCHE
Non disponible
# 16

51121-13A00-000
5112113A00000

5112113A00000
PISTON
Non disponible
# 17

51171-13A70-000
5117113A70000

5117113A70000
SPRING
Non disponible
# 18

51172-40300-000
5117240300000

5117240300000
GUIDE
GUIDE, SPRING UPPER
Non disponible
# 19

51352-13A60-000
5135213A60000

5135213A60000
ECROU
NUT, ROD
# 20

51117-40300-000
5111740300000

5111740300000
JOINT TORIQUE
O RING
# 21

51351-13A60-000
5135113A60000

5135113A60000
CAP
Non disponible
# 22

51571-13A00-19F

5157113A0019F
CAOUTCHOUC DE FOURCHE
BOOT (BLUE)
Non disponible
# 23

51575-40300-000

5157540300000
BRIDE
O RING, D:3.5, ID:61.0
Non disponible
# 24

02112-04167-000

02112-0416A-000
 0211204167000
SCREW
# 25

51201-13A00-21C

5120113A0021C
PROTECTION
PROTECTOR, FORK RH (BLACK)
Non disponible
# 26

51202-13A00-21C

5120213A0021C
PROTECTOR, FR FORK, L
PROTECTOR, FORK LH (BLACK)
Non disponible
# 27

02142-06127-000
0214206127000

0214206127000
VIS 6X12MM CHROMEE
SCREW
# 28

09169-06028-000

09169-06031-000
 0916906028000
TOLE DE SURETE
WASHER
# 29

09407-25403-000

09407-25401-000
 0940725403000
GUIDE DE CABLE L=235
CLAMP
# 30

54770-13A00-000
5477013A00000

5477013A00000
PLAQUE
Non disponible
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FOURCHE AVANT (MODELE K) de votre Suzuki de TS-X. Nous restons à votre disposition pour toute question.
