CARTER (MODELE P) REFER TO FIG.4A(B-10) FOR MODEL R/S

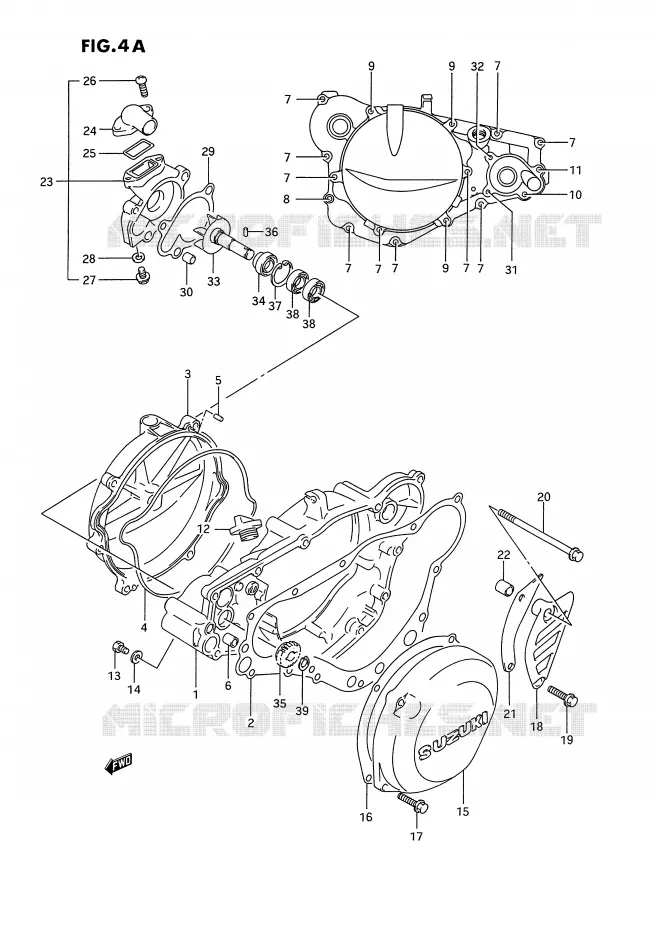

CARTER (MODELE R / S) POUR SUZUKI RM 250 1993

VILEBREQUIN (MODELE P) REFER TO FIG.5A(B-13) FOR MODEL R/S

CARTER (MODELE R/S) pour Suzuki RM 250 1993
1
(1)  11340-28840-000
COUVERCLE D'EMBRAYAGE RM250R,S
CARTER EMBRAYAGE
2
(2)  11482-28E10-000
JOINT COUVERCLE D`EMBRAYAGE
GASKET, CLUTCH COVER
3
(3)  11371-28E02-000
COUVERCLE D'EMBRAYAGE LATERALE
COVER, CLUTCH OUTER
4
(4)  11484-28C10-000
JOINT TORIQUE, COUVERCLE D'EM.
JOINT
5
(5)  04221-04089-000
BOULON 4X8
PIN 16X10
6
(6)  04211-09129-000
BOULON 9X12
PIN 16X10
7
(7)  01547-0625B-000
BOLT. FINAL GEAR CASE COVER
BOLT
8
(8)  01547-0635B-000
BOLT
9
(9)  01547-0670A-000
BOLT
10
(10)  01547-0680B-000
BOLT. CRANKCASE
BOLT
11
(11)  01547-0690B-000
BOLT
12
(12)  09200-20811-000
PLUG SET
PLUG, OIL FILLER
13
(13)  09128-06044-000
SCREW,M6X1X10
VIS
14
(14)  09168-06004-000
BAGUE DE JOINT 6.2X11X1.2
WASHER
15
(15)  11351-28E10-000
COUVERCLE D'ALLUMAGE RM250R,S
COVER, MAGNETO
16
(16)  11483-28E10-000
JOINT COUVERCLE D`ALLUMAGE
JOINT ALLUMAGE
17
(17)  01547-0625B-000
BOLT. FINAL GEAR CASE COVER
BOLT
18
(18)  11360-28E00-000
COUVERCLE DE PIGNON RM125/250
COVER,ENGINE SPROCKET
19
(19)  01547-0625B-000
BOLT. FINAL GEAR CASE COVER
BOLT
20
(20)  01547-0695B-000
BOLT. DRAIN
BOLT
21
(21)  27641-28C20-000
GUIDE DE CHAINE P. PIGNON 15D.
RONDELLE LTZ400 K3
(21)  27641-28C00-000
GUIDE DE CHAINE P. PIGNON 14D.
RONDELLE LTZ400 K3
(21)  27641-28C10-000
GUIDE DE CHAINE P. PIGNON 13D.
RONDELLE LTZ400 K3
22
(22)  09180-06203-000
DOUILLE 6.5X10.5X25
RONDELLE
23
(23)  17410-28E00-000
CARTER DU POMPE A EAU RM250P-S
CARTER
24
(24)  17412-28E00-000
CONNECTOR
25
(25)  17414-14300-000
JOINT TORIQUE
O RING
26
(26)  02112-0616A-000
SCREW
SCREW, FRONT FENDER
27
(27)  17415-43D00-000
VIS
BOLT, DRAIN
28
(28)  17413-28C10-000
BAGUE DE JOINT
WASHER
29
(29)  17431-28C10-000
JOINT CARTER DU POMPE A EAU
JOINT
30
(30)  04211-09129-000
BOULON 9X12
PIN 16X10
31
(31)  01547-0620B-000
BOLT
32
(32)  01547-0630B-000
BOLT
33
(33)  17491-28C10-000
HELICE DE POMPE A EAU RM250L-S
TURBINE
34
(34)  17461-03B00-000
SEAL,WATER PUMP OIL
OIL SEAL
35
(35)  17441-28C11-000
PIGNON
GEAR, WATER PUMP DRIVEN
36
(36)  09261-03010-000
BOULON 3X13.8
PIN 16X10
37
(37)  08331-41249-000
CIRCLIP
38
(38)  08113-69000-000
ROULEMENT A BILLE
BEARING
39
(39)  08331-31109-000
CIRCLIP,10MM
CIRCLIP
Référence Désignation Prix Unitaire TTC Qté
# 1

11340-28840-000
1134028840000

1134028840000
COUVERCLE D'EMBRAYAGE RM250R, S
CARTER EMBRAYAGE
Non disponible
# 2

11482-28E10-000
1148228E10000

1148228E10000
JOINT COUVERCLE D`EMBRAYAGE
GASKET, CLUTCH COVER
# 3

11371-28E02-000
1137128E02000

1137128E02000
COUVERCLE D'EMBRAYAGE LATERALE
COVER, CLUTCH OUTER
# 4

11484-28C10-000
1148428C10000

1148428C10000
JOINT TORIQUE, COUVERCLE D'EM.
JOINT
Non disponible
# 5

04221-04089-000
0422104089000

0422104089000
BOULON 4X8
PIN 16X10
# 6

04211-09129-000
0421109129000

0421109129000
BOULON 9X12
PIN 16X10
# 7

01547-06253-000

01547-0625B-000
 0154706253000
BOLT. FINAL GEAR CASE COVER
BOLT
# 8

01547-06353-000

01547-0635B-000
 0154706353000
BOLT
# 9

01547-06703-000

01547-0670A-000
 0154706703000
BOLT
# 10

01547-06803-000

01547-0680B-000
 0154706803000
BOLT. CRANKCASE
BOLT
# 11

01547-06903-000

01547-0690B-000
 0154706903000
BOLT
# 12

09200-20810-000

09200-20811-000
 0920020810000
PLUG SET
PLUG, OIL FILLER
# 13

09128-06004-000

09128-06044-000
 0912806004000
SCREW, M6X1X10
VIS
# 14

09168-06004-000
0916806004000

0916806004000
BAGUE DE JOINT 6.2X11X1.2
WASHER
# 15

11351-28E10-000
1135128E10000

1135128E10000
COUVERCLE D'ALLUMAGE RM250R, S
COVER, MAGNETO
Non disponible
# 16

11483-28E10-000
1148328E10000

1148328E10000
JOINT COUVERCLE D`ALLUMAGE
JOINT ALLUMAGE
Non disponible
# 17

01547-06253-000

01547-0625B-000
 0154706253000
BOLT. FINAL GEAR CASE COVER
BOLT
# 18

11360-28E00-000
1136028E00000

1136028E00000
COUVERCLE DE PIGNON RM125/250
COVER, ENGINE SPROCKET
# 19

01547-06253-000

01547-0625B-000
 0154706253000
BOLT. FINAL GEAR CASE COVER
BOLT
# 20

01547-06953-000

01547-0695B-000
 0154706953000
BOLT. DRAIN
BOLT
# 21

27641-28C20-000
2764128C20000

2764128C20000
GUIDE DE CHAINE P. PIGNON 15D.
RONDELLE LTZ400 K3
# 21

27641-28C00-000
2764128C00000

2764128C00000
GUIDE DE CHAINE P. PIGNON 14D.
RONDELLE LTZ400 K3
Non disponible
# 21

27641-28C10-000
2764128C10000

2764128C10000
GUIDE DE CHAINE P. PIGNON 13D.
RONDELLE LTZ400 K3
Non disponible
# 22

09180-06203-000
0918006203000

0918006203000
DOUILLE 6.5X10.5X25
RONDELLE
# 23

17410-28E00-000
1741028E00000

1741028E00000
CARTER DU POMPE A EAU RM250P-S
CARTER
Non disponible
# 24

17412-28E00-000
1741228E00000

1741228E00000
CONNECTOR
Non disponible
# 25

17414-14300-000
1741414300000

1741414300000
JOINT TORIQUE
O RING
# 26

02112-06164-000

02112-0616A-000
 0211206164000
SCREW
SCREW, FRONT FENDER
# 27

17415-43D00-000
1741543D00000

1741543D00000
VIS
BOLT, DRAIN
# 28

17413-28C10-000
1741328C10000

1741328C10000
BAGUE DE JOINT
WASHER
# 29

17431-28C10-000
1743128C10000

1743128C10000
JOINT CARTER DU POMPE A EAU
JOINT
# 30

04211-09129-000
0421109129000

0421109129000
BOULON 9X12
PIN 16X10
# 31

01547-06203-000

01547-0620B-000
 0154706203000
BOLT
# 32

01547-06303-000

01547-0630B-000
 0154706303000
BOLT
# 33

17491-28C10-000
1749128C10000

1749128C10000
HELICE DE POMPE A EAU RM250L-S
TURBINE
# 34

17461-28C10-000

17461-03B00-000
 1746128C10000
SEAL, WATER PUMP OIL
OIL SEAL
# 35

17441-28C10-000

1744128C10000
PIGNON
GEAR, WATER PUMP DRIVEN
Non disponible
# 36

09261-03010-000
0926103010000

0926103010000
BOULON 3X13.8
PIN 16X10
# 37

08331-41246-000

08331-41249-000
 0833141246000
CIRCLIP
# 38

08113-69000-000
0811369000000

0811369000000
ROULEMENT A BILLE
BEARING
# 39

08331-31106-000

08331-31109-000
 0833131106000
CIRCLIP, 10MM
CIRCLIP
