BEQUILLE - REPOSE PIED

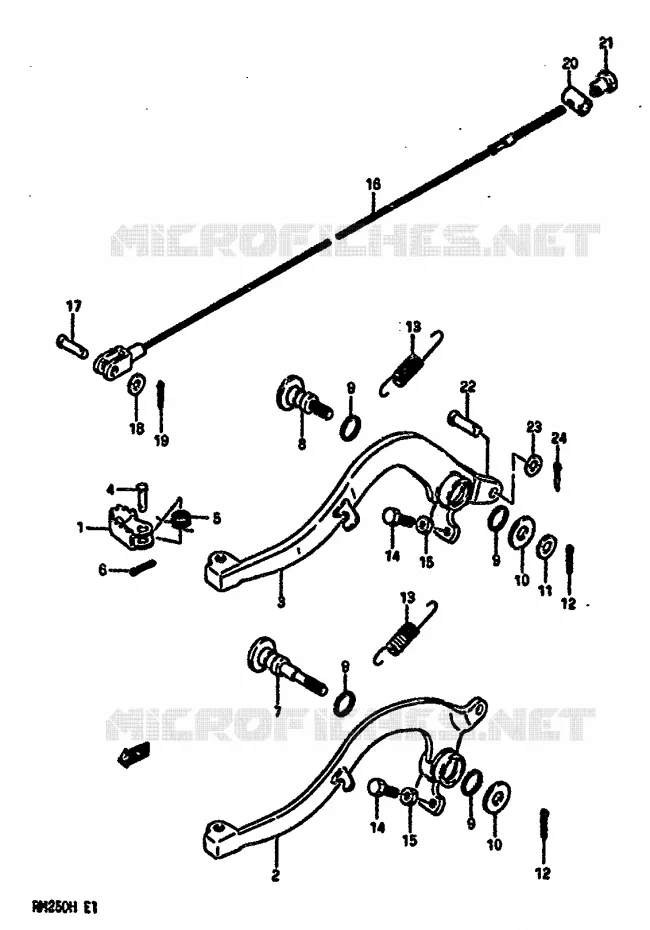

FREIN ARRIERE POUR SUZUKI RM 250 1986

AMORTISSEUR AVANT (MODELE G) REFER TO FIG.33 (F-3) FOR MODEL H

(1) 43110-14130-000

PIECE PEDALE DE FREIN
PEDALE DE FREIN

(1) 43110-01B10-000

PIECE PEDALE D.FREIN RM-MOD.
PEDALE DE FREIN

(2) 43120-00B00-000

PEDALE DE FREIN RM250G
ARM,REAR BRAKE

(3) 43120-00B21-000

LEVIER DE PEDAL DE FREIN RM250
DISCONTINUED

(4) 09200-06038-000

BOULON
PIN 16X10

(4) 09200-06060-000

BOULON
PIN 16X10

(5) 09444-11005-000

RESSORT
SPRING

(6) 04111-2015A-000

PIN. COTTER
PIN 12X10

(7) 43142-01B01-000

AXE DU PEDALE DE FREIN
SHAFT

(8) 43142-00B20-000

AXE DU PEDAL DE FREIN RM250H
SHAFT

(9) 09280-15003-000

JOINT TORIQUE D:2.4, ID: 14.8
O RING (D:2.4,ID:13.8)

(10) 08211-10261-000

RONDELLE DE SURETE
THRUST WASHER

(11) 08322-01087-000

RONDELLE 8MM
.8MM FLAT WASHER, RH

(12) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10

(13) 09443-13023-XC0

SPRING

(14) 01500-06257-000

VIS 6X25MM
BOLT, UPPER

(14) 01500-06207-000

VIS 6X20MM
.BOLT, LEVER HOLDER

(15) 08310-00067-000

ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,

(15) 08310-0006A-000

NUT

(16) 58510-01B00-000

CABLE FREIN ARR.RM125/250G,H
CABLE ASSY,REAR BRAKE

(17) 09200-05001-000

BOULON
PIN 16X10

(18) 08322-0106A-000

WASHER
WASHER,12X40X3.0

(19) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10

(20) 09209-13004-000

BOULON
PIN,ADJUSTER

(21) 09150-06010-000

ECROU
.NUT, ADJUSTER

(22) 09200-08048-000

BOULON
PIN 16X10

(23) 09160-08074-000

RONDELLE 8.5X13X1.6
WASHER

(24) 04111-2015A-000

PIN. COTTER
PIN 12X10

	Référence	Désignation	Qté
# 1	43110-14130-000 4311014130000 4311014130000	PIECE PEDALE DE FREIN PEDALE DE FREIN	13,84 €
# 1	43110-01B10-000 4311001B10000 4311001B10000	PIECE PEDALE D.FREIN RM-MOD. PEDALE DE FREIN	Non disponible	0,00 €
# 2	43120-00B00-000 4312000B00000 4312000B00000	PEDALE DE FREIN RM250G ARM, REAR BRAKE	Non disponible	0,00 €
# 3	43120-00B20-000 4312000B20000	LEVIER DE PEDAL DE FREIN RM250 DISCONTINUED	Non disponible	0,00 €
# 4	09200-06038-000 0920006038000 0920006038000	BOULON PIN 16X10	2,24 €
# 4	09200-06060-000 0920006060000 0920006060000	BOULON PIN 16X10	Non disponible	0,00 €
# 5	09444-11004-000 09444-11005-000 0944411004000	RESSORT SPRING	3,13 €
# 6	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER PIN 12X10	1,40 €
# 7	43142-01B00-000 4314201B00000	AXE DU PEDALE DE FREIN SHAFT	Non disponible	0,00 €
# 8	43142-00B20-000 4314200B20000 4314200B20000	AXE DU PEDAL DE FREIN RM250H SHAFT	Non disponible	0,00 €
# 9	09280-15001-000 09280-15003-000 0928015001000	JOINT TORIQUE D:2.4, ID: 14.8 O RING (D:2.4, ID:13.8)	2,26 €
# 10	08211-10261-000 0821110261000 0821110261000	RONDELLE DE SURETE THRUST WASHER	2,31 €
# 11	08322-11088-000 08322-01087-000 0832211088000	RONDELLE 8MM .8MM FLAT WASHER, RH	2,42 €
# 12	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END PIN 12X10	1,60 €
# 13	09443-13020-000 09443-13023-XC0 0944313020000	SPRING	6,06 €
# 14	01107-06205-000 01500-06257-000 0110706205000	VIS 6X25MM BOLT, UPPER	2,62 €
# 14	01107-06207-000 01500-06207-000 0110706207000	VIS 6X20MM .BOLT, LEVER HOLDER	2,22 €
# 15	08310-11068-000 08310-00067-000 0831011068000	ECROU 6MM NUT FIG.42 (H-4) : E16, E18, E22,	2,40 €
# 15	08310-11065-000 0831011065000	NUT	Non disponible	0,00 €
# 16	58510-01B00-000 5851001B00000 5851001B00000	CABLE FREIN ARR.RM125/250G, H CABLE ASSY, REAR BRAKE	Non disponible	0,00 €
# 17	09200-05001-000 0920005001000 0920005001000	BOULON PIN 16X10	1,75 €
# 18	08322-21067-000 0832221067000	WASHER WASHER, 12X40X3.0	Non disponible	0,00 €
# 19	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END PIN 12X10	1,60 €
# 20	09209-13004-000 0920913004000 0920913004000	BOULON PIN, ADJUSTER	Non disponible	0,00 €
# 21	09150-06009-000 09150-06010-000 0915006009000	ECROU .NUT, ADJUSTER	2,15 €
# 22	09200-08048-000 0920008048000 0920008048000	BOULON PIN 16X10	3,77 €
# 23	09160-08074-000 0916008074000 0916008074000	RONDELLE 8.5X13X1.6 WASHER	2,37 €
# 24	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER PIN 12X10	1,40 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
