CADRE

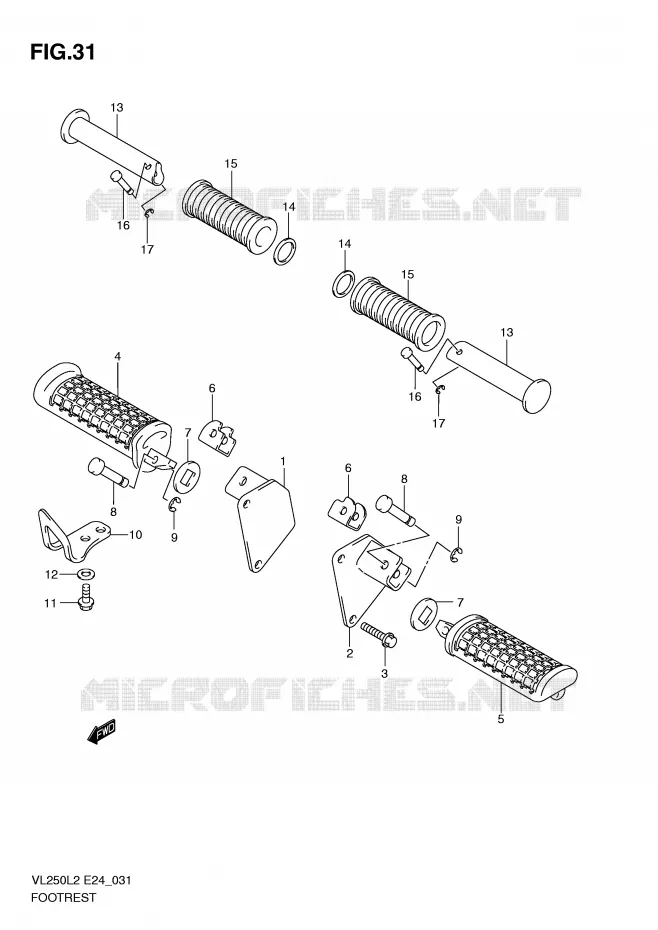

REPOSE PIED POUR SUZUKI INTRUDER 250 2012

RESERVOIR D'ESSENCE

(1) 43510-26F10-000

RH BRACKET
BRACKET, FRONT FOOTREST, RH

(2) 43520-26F10-000

LH BRACKET
BRACKET, FRONT FOOTREST, LH

(3) 01550-0820B-000

BOLT

(4) 43550-12FA0-000

REPOSE PIED D.
REPOSE PIED DROIT

(5) 43560-12FA0-000

REPOSE PIED G.
REPOSE-PIED GAUCHE

(6) 43570-04F01-000

CUSHION
CAOUTCHOUC

(6) 43570-04F01-000

CUSHION
CAOUTCHOUC

(6) 43570-04F01-000

CUSHION
CAOUTCHOUC
CUSHION

(6) 43570-04F01-000

CUSHION
CAOUTCHOUC
CUSHION

(7) 43631-34A01-000

RONDELLE DE REPOSE PIED GS/XF
WASHER, RUBBER

(7) 43631-34A01-000

RONDELLE DE REPOSE PIED GS/XF
WASHER, RUBBER

(8) 09208-06008-000

PIN
PIN 16X10

(8) 09208-06008-000

PIN
PIN 16X10

(9) 08332-1104B-000

E RING

(9) 08332-1104B-000

E RING

(9) 08332-1104B-000

E RING
E RING

(9) 08332-1104B-000

E RING
E RING

(10) 43591-26F00-000

PLATE
PROTECTION

(11) 09103-06286-000

BOLT.CLUTCH OPR CYLINDER
BOLT (6X20)

(12) 09160-06066-000

RONDELLE 6.5X20X1.6
WASHER (6.5X20X1.6)

(13) 43610-03001-000

BAR,REAR FOOTREST
REPOSE PIED

(13) 43610-03001-000

BAR,REAR FOOTREST
REPOSE PIED

(14) 09160-19024-000

WASHER,19.5X32X2.0
WASHER (19.5X32X2)

(14) 09160-19024-000

WASHER,19.5X32X2.0
WASHER (19.5X32X2)

(15) 43612-33210-000

RUBBER,RR FOOTREST
RUBBER

(15) 43612-33210-000

RUBBER,RR FOOTREST
RUBBER

(15) 43612-33210-000

RUBBER,RR FOOTREST
RUBBER
RUBBER,RR FOOTREST

(15) 43612-33210-000

RUBBER,RR FOOTREST
RUBBER
RUBBER,RR FOOTREST

(16) 43636-25D00-000

PIN,PILLION FOOTREST
PIN 16X10

(16) 43636-25D00-000

PIN,PILLION FOOTREST
PIN 16X10

(17) 08332-1104B-000

E RING

(17) 08332-1104B-000

E RING

	Référence	Désignation	Qté
# 1	43510-26F10-000 4351026F10000 4351026F10000	RH BRACKET BRACKET, FRONT FOOTREST, RH	110,49 €
# 2	43520-26F10-000 4352026F10000 4352026F10000	LH BRACKET BRACKET, FRONT FOOTREST, LH	136,52 €
# 3	01550-0820B-000 015500820B000 015500820B000	BOLT	3,62 €
# 4	43550-04F01-000 43550-12FA0-000 4355004F01000	REPOSE PIED D. REPOSE PIED DROIT	33,44 €
# 5	43560-04F01-000 43560-12FA0-000 4356004F01000	REPOSE PIED G. REPOSE-PIED GAUCHE	30,43 €
# 6	43570-04F00-000 43570-04F01-000 4357004F00000	CUSHION CAOUTCHOUC	27,92 €
# 7	43631-34A01-000 4363134A01000 4363134A01000	RONDELLE DE REPOSE PIED GS/XF WASHER, RUBBER	7,31 €
# 8	09208-06008-000 0920806008000 0920806008000	PIN PIN 16X10	3,08 €
# 9	08332-1104A-000 08332-1104B-000 083321104A000	E RING	2,26 €
# 10	43591-26F00-000 4359126F00000 4359126F00000	PLATE PROTECTION	21,56 €
# 11	09103-06286-000 0910306286000 0910306286000	BOLT.CLUTCH OPR CYLINDER BOLT (6X20)	2,40 €
# 12	09160-06066-000 0916006066000 0916006066000	RONDELLE 6.5X20X1.6 WASHER (6.5X20X1.6)	2,62 €
# 13	43610-03001-000 4361003001000 4361003001000	BAR, REAR FOOTREST REPOSE PIED	9,17 €
# 14	09160-19024-000 0916019024000 0916019024000	WASHER, 19.5X32X2.0 WASHER (19.5X32X2)	2,75 €
# 15	43612-33200-000 43612-33210-000 4361233200000	RUBBER, RR FOOTREST RUBBER	7,15 €
# 16	43636-25D00-000 4363625D00000 4363625D00000	PIN, PILLION FOOTREST PIN 16X10	9,64 €
# 17	08332-1104B-000 083321104B000 083321104B000	E RING	2,26 €
