FLEXIBLE DE FREIN (MODELE X)

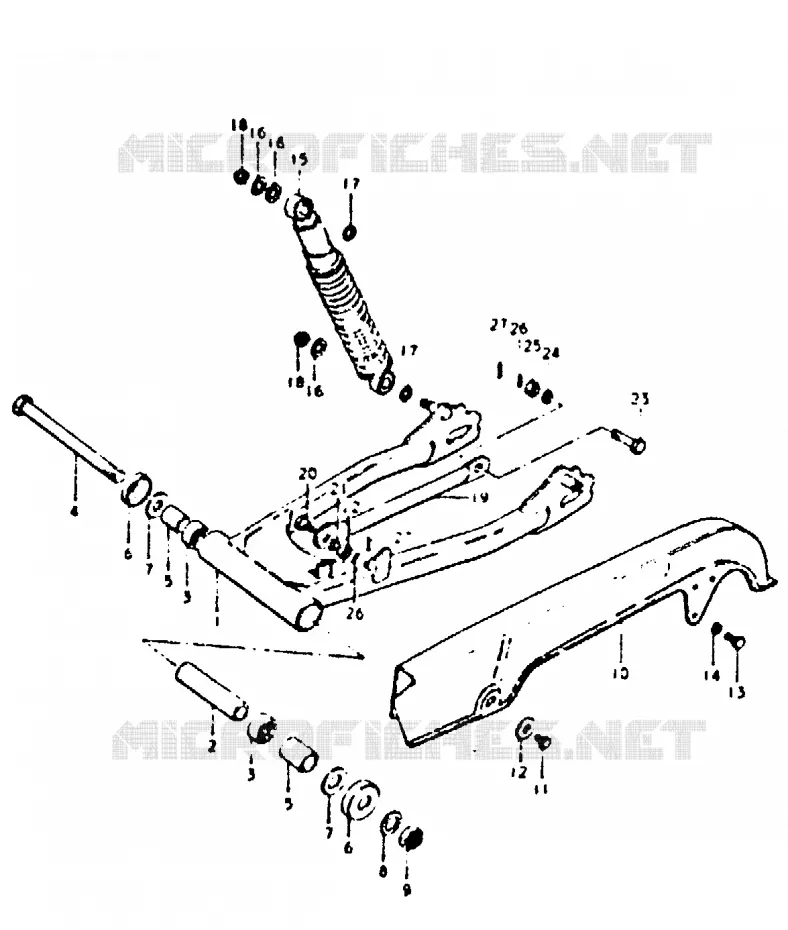

BRAS OSCILLANT ARRIERE POUR SUZUKI GT 250 1999

ROUE ARRIERE (GT250N, X) FIG. 80 (K-7) : GT250EN, EX

(1) 61100-11850-019

REAR SWINGING ARM SET

(2) 61280-11300-000

PIECE DE DISTANCE
SPACER,12X17X60

(3) 09263-22017-000

ROULEMENT A AIGUILLE 22X29X30
BEARING

(4) 61211-26B01-000

SHAFT,REAR SWINGINGARM,PIVOT
DISCONTINUED

(5) 61251-45001-000

DOUILLE BRAS OSCILLANT
RONDELLE

(6) 61262-45002-000

COUVERCLE
COUVRE CULASSE

(7) 09160-14020-000

RONDELLE 14.2X34X1
WASHER 14.2X34X1

(8) 08322-01147-000

WASHER
WASHER, UPPER INNER

(9) 08319-2114A-000

NUT

(10) 61310-11300-000

CARTER DE CHAINE
CHAIN CASE

(11) 01500-06107-000

BOLT
BOLT, FRONT

(12) 09169-06016-000

TOLE DE SURETE
WASHER

(13) 01500-06167-000

VIS 6X16MM
BOLT, FENDER REAR

(14) 08321-01067-000

RONDELLE 6MM
RONDELLE *

(15) 62100-11310-000

ABSORBER ASSY,RR SHOCK
SHOCK ABSORBER, REAR

(16) 09160-10093-000

RONDELLE 10,5X24X2,3
WASHER, OUTER (10.5*24*2.3)

(17) 08322-01127-000

RONDELLE 12MM
WASHER, INNER (12.5*24*2.3)

(18) 08313-10107-000

ECROU A CAPUCHON 10MM CHROMEE
NUT REFER TO FIG.65 (J-3) FOR MODE REFER TO FIG.66 (J-4) FOR MODE

(19) 64310-39000-019

LINK,RR TORQUE
DISCONTINUED

(20) 09111-08012-000

VIS 8X22.5
BOLT

(21) 08321-01087-000

BAGUE DE RESSORT 8MM
.8MM LOCK WASHER, RH

(22) 09140-08008-000

ECROU 8MM
NUT

(23) 09101-10003-000

VIS
BOLT

(24) 08321-01107-000

BAGUE DE RESSORT 10MM
.LOCK WASHER

(25) 08310-00107-000

ECROU 10MM
.NUT

(26) 09385-10005-000

GOUPILLE
NUT

(27) 04111-2015A-000

PIN. COTTER
PIN 12X10

	Référence	Désignation	Qté
# 1	61100-11850-019 6110011850019 6110011850019	REAR SWINGING ARM SET	Non disponible	0,00 €
# 2	61280-11300-000 6128011300000 6128011300000	PIECE DE DISTANCE SPACER, 12X17X60	Non disponible	0,00 €
# 3	09263-22017-000 0926322017000 0926322017000	ROULEMENT A AIGUILLE 22X29X30 BEARING	21,87 €
# 4	61211-11300-000 61211-26B01-000 6121111300000	SHAFT, REAR SWINGINGARM, PIVOT DISCONTINUED	20,46 €
# 5	61251-45001-000 6125145001000 6125145001000	DOUILLE BRAS OSCILLANT RONDELLE	11,85 €
# 6	61262-45002-000 6126245002000 6126245002000	COUVERCLE COUVRE CULASSE	6,45 €
# 7	09160-14020-000 0916014020000 0916014020000	RONDELLE 14.2X34X1 WASHER 14.2X34X1	2,73 €
# 8	08322-11148-000 08322-01147-000 0832211148000	WASHER WASHER, UPPER INNER	2,46 €
# 9	08319-21148-000 08319-2114A-000 0831921148000	NUT	5,30 €
# 10	61310-11300-000 6131011300000 6131011300000	CARTER DE CHAINE CHAIN CASE	Non disponible	0,00 €
# 11	01107-06108-000 01500-06107-000 0110706108000	BOLT BOLT, FRONT	2,66 €
# 12	09169-06016-000 0916906016000 0916906016000	TOLE DE SURETE WASHER	1,75 €
# 13	01107-06168-000 01500-06167-000 0110706168000	VIS 6X16MM BOLT, FENDER REAR	2,62 €
# 14	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM RONDELLE *	2,40 €
# 15	62100-11301-000 62100-11310-000 6210011301000	ABSORBER ASSY, RR SHOCK SHOCK ABSORBER, REAR	181,15 €
# 16	09160-10001-000 09160-10093-000 0916010001000	RONDELLE 10, 5X24X2, 3 WASHER, OUTER (10.5242.3)	2,68 €
# 17	08322-11128-000 08322-01127-000 0832211128000	RONDELLE 12MM WASHER, INNER (12.5242.3)	2,40 €
# 18	08313-11108-000 08313-10107-000 0831311108000	ECROU A CAPUCHON 10MM CHROMEE NUT REFER TO FIG.65 (J-3) FOR MODE REFER TO FIG.66 (J-4) FOR MODE	2,80 €
# 19	64310-39000-000 6431039000000	LINK, RR TORQUE DISCONTINUED	Non disponible	0,00 €
# 20	09111-08012-000 0911108012000 0911108012000	VIS 8X22.5 BOLT	3,50 €
# 21	08321-21088-000 08321-01087-000 0832121088000	BAGUE DE RESSORT 8MM .8MM LOCK WASHER, RH	2,40 €
# 22	09140-08008-000 0914008008000 0914008008000	ECROU 8MM NUT	1,75 €
# 23	09101-10003-000 0910110003000 0910110003000	VIS BOLT	Non disponible	0,00 €
# 24	08321-21108-000 08321-01107-000 0832121108000	BAGUE DE RESSORT 10MM .LOCK WASHER	2,40 €
# 25	08310-11108-000 08310-00107-000 0831011108000	ECROU 10MM .NUT	2,71 €
# 26	09385-10001-000 09385-10005-000 0938510001000	GOUPILLE NUT	2,02 €
# 27	04111-20158-000 04111-2015A-000 0411120158000	PIN. COTTER PIN 12X10	1,40 €
