CARTER

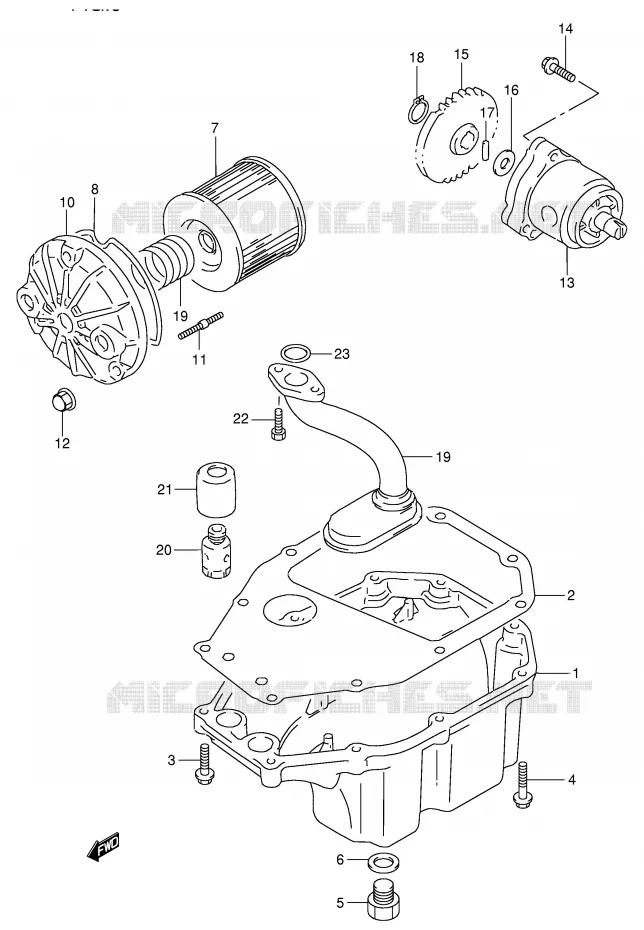

POMPE A HUILE POUR SUZUKI GSX 250 1994

VILEBREQUIN

(1) 11511-24D00-000

PAN, OIL

(2) 11489-24D00-000

JOINT

(3) 01550-0625A-000

BOLT
BOLT (FLANGE)

(4) 01550-0630A-000

BOLT

(4) 01550-06307-000

VIS 6X30MM, 6-PANS
BOLT, SHAFT EX

(5) 09247-14002-000

PLUG
BOLT

(6) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET,13.8X18.8X0.4

(7) 16510-45040-000

FILTRE D'HUILE
FILTER, ENGINE OIL

(8) 16518-45000-000

JOINT TORIQUE
O RING, OIL FILTER CAP

(9) 09440-32004-000

RESSORT
SPRING

(10) 16512-45D00-000

COUVERCLE
CAP, OIL FILTER

(10) 16512-33321-000

COUVERCLE
CAP, OIL FILTER

(11) 01421-0620A-000

BOLT,STUD

(12) 08313-2006A-000

NUT

(13) 16400-05C01-000

POMPE A HUILE

(14) 01550-0630A-000

BOLT

(14) 01550-06307-000

VIS 6X30MM, 6-PANS
BOLT, SHAFT EX

(15) 16331-24D00-000

GEAR, OIL PUMP DRIVEN

(16) 08221-12205-000

RONDELLE
SHIM

(17) 09261-05006-000

BOULON 5X8
PIN 16X10

(18) 08331-3112A-000

CIRCLIP

(19) 16520-06C01-000

STRAINER, ENGINE OIL

(19) 16520-06C01-000

STRAINER, ENGINE OIL

(20) 16440-11D00-000

REGULATEUR D'HUILE
REGULATOR, OIL

(21) 16449-05A00-000

GUIDE, OIL RELIEF VALVE

(22) 09128-06049-000

VIS 6MM
SCREW

(23) 09280-16008-000

JOINT TORIQUE
O RING

	Référence	Désignation	Qté
# 1	11511-24D00-000 1151124D00000 1151124D00000	PAN, OIL	Non disponible	0,00 €
# 2	11489-24D00-000 1148924D00000 1148924D00000	JOINT	Non disponible	0,00 €
# 3	01517-06257-000 01550-0625A-000 0151706257000	BOLT BOLT (FLANGE)	2,62 €
# 4	01517-06307-000 01550-06307-000 0151706307000	VIS 6X30MM, 6-PANS BOLT, SHAFT EX	2,60 €
# 4	01550-06303-000 01550-0630A-000 0155006303000	BOLT	3,15 €
# 5	09247-14001-000 09247-14002-000 0924714001000	PLUG BOLT	5,23 €
# 6	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM GASKET, 13.8X18.8X0.4	2,64 €
# 7	16510-45040-000 1651045040000 1651045040000	FILTRE D'HUILE FILTER, ENGINE OIL	Non disponible	0,00 €
# 8	16518-45000-000 1651845000000 1651845000000	JOINT TORIQUE O RING, OIL FILTER CAP	Non disponible	0,00 €
# 9	09440-32004-000 0944032004000 0944032004000	RESSORT SPRING	2,24 €
# 10	16512-33321-000 1651233321000 1651233321000	COUVERCLE CAP, OIL FILTER	38,11 €
# 10	16512-45D00-000 1651245D00000 1651245D00000	COUVERCLE CAP, OIL FILTER	40,49 €
# 11	01421-06208-000 01421-0620A-000 0142106208000	BOLT, STUD	2,60 €
# 12	08313-20063-000 08313-2006A-000 0831320063000	NUT	2,66 €
# 13	16400-05C01-000 1640005C01000 1640005C01000	POMPE A HUILE	Non disponible	0,00 €
# 14	01517-06307-000 01550-06307-000 0151706307000	VIS 6X30MM, 6-PANS BOLT, SHAFT EX	2,60 €
# 14	01550-06303-000 01550-0630A-000 0155006303000	BOLT	3,15 €
# 15	16331-24D00-000 1633124D00000 1633124D00000	GEAR, OIL PUMP DRIVEN	Non disponible	0,00 €
# 16	08221-12205-000 0822112205000 0822112205000	RONDELLE SHIM	2,22 €
# 17	09261-05006-000 0926105006000 0926105006000	BOULON 5X8 PIN 16X10	1,69 €
# 18	08331-31126-000 08331-3112A-000 0833131126000	CIRCLIP	2,15 €
# 19	16520-06C01-000 1652006C01000 1652006C01000	STRAINER, ENGINE OIL	Non disponible	0,00 €
# 20	16440-05C01-000 16440-11D00-000 1644005C01000	REGULATEUR D'HUILE REGULATOR, OIL	47,05 €
# 21	16449-05A00-000 1644905A00000 1644905A00000	GUIDE, OIL RELIEF VALVE	Non disponible	0,00 €
# 22	09128-06049-000 0912806049000 0912806049000	VIS 6MM SCREW	2,02 €
# 23	09280-16008-000 0928016008000 0928016008000	JOINT TORIQUE O RING	1,73 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE de votre Suzuki de GSX. Nous restons à votre disposition pour toute question.
