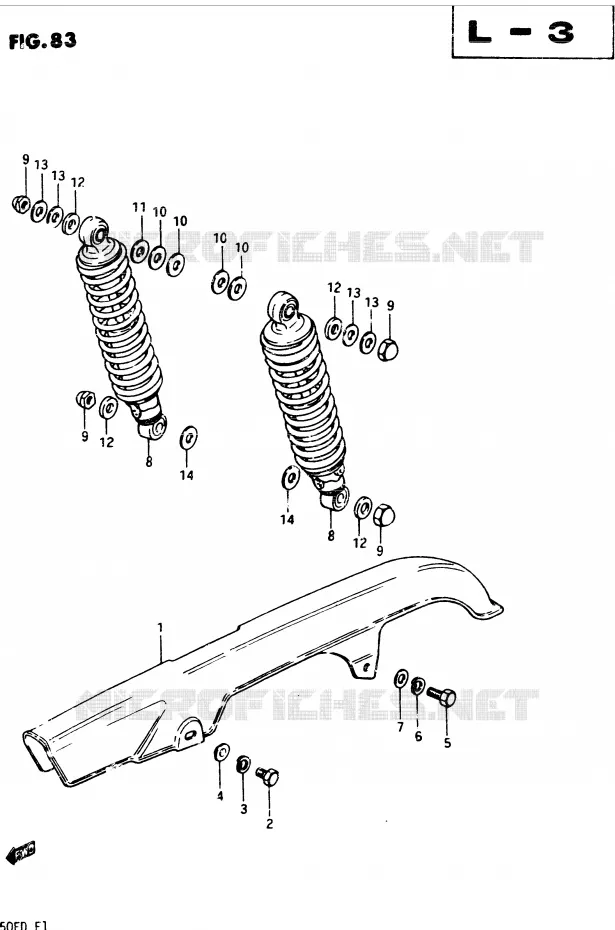

CARTER DE CHAINE - AMORTISSEUR ARRIERE POUR SUZUKI GSX 250 1983

ROUE ARRIERE (MODELE Z)

(1) 61310-44400-000

CARTER DE CHAINE
CHAIN CASE

(2) 01500-06107-000

BOLT
BOLT, FRONT

(3) 08321-01067-000

RONDELLE 6MM
RONDELLE *

(4) 09169-06010-000

TOLE DE SURETE
WASHER, INNER

(5) 01500-06127-000

BOLT
BOLT, FRONT

(6) 08321-01067-000

RONDELLE 6MM
RONDELLE *

(7) 08322-0106A-000

WASHER
RONDELLE *

(8) 62100-11401-000

AMORTISSEUR GSX250E
SHOCK ABSORBER, REAR

(8) 62100-11500-000

AMORTISSEUR ARR.COMPL.GSX250ES
SHOCK ABSORBER, REAR (BLACK)

(9) 08313-10107-000

ECROU A CAPUCHON 10MM CHROMEE
NUT REFER TO FIG.65 (J-3) FOR MODE REFER TO FIG.66 (J-4) FOR MODE

(10) 08322-01127-000

RONDELLE 12MM
WASHER, INNER (12.5*24*2.3)

(11) 09160-12082-000

WASHER,12.5X24X3.2
WASHER, INNER RH (12.5X24X3.2)

(12) 09160-10093-000

RONDELLE 10,5X24X2,3
WASHER, OUTER (10.5*24*2.3)

(13) 09160-10128-XC0

WASHER
WASHER, OUTER (10.5X24X3.2)

(14) 09160-12088-000

WASHER,12.5X24X1.6
WASHER, LOWER

	Référence	Désignation	Qté
# 1	61310-44400-000 6131044400000 6131044400000	CARTER DE CHAINE CHAIN CASE	Non disponible	0,00 €
# 2	01107-06108-000 01500-06107-000 0110706108000	BOLT BOLT, FRONT	2,66 €
# 3	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM RONDELLE *	2,40 €
# 4	09169-06025-000 09169-06010-000 0916906025000	TOLE DE SURETE WASHER, INNER	2,82 €
# 5	01107-06128-000 01500-06127-000 0110706128000	BOLT BOLT, FRONT	2,62 €
# 6	08321-21068-000 08321-01067-000 0832121068000	RONDELLE 6MM RONDELLE *	2,40 €
# 7	08322-21068-000 0832221068000	WASHER RONDELLE *	Non disponible	0,00 €
# 8	62100-11401-000 6210011401000 6210011401000	AMORTISSEUR GSX250E SHOCK ABSORBER, REAR	Non disponible	0,00 €
# 8	62100-11500-000 6210011500000 6210011500000	AMORTISSEUR ARR.COMPL.GSX250ES SHOCK ABSORBER, REAR (BLACK)	Non disponible	0,00 €
# 9	08313-11108-000 08313-10107-000 0831311108000	ECROU A CAPUCHON 10MM CHROMEE NUT REFER TO FIG.65 (J-3) FOR MODE REFER TO FIG.66 (J-4) FOR MODE	2,80 €
# 10	08322-11128-000 08322-01127-000 0832211128000	RONDELLE 12MM WASHER, INNER (12.5242.3)	2,40 €
# 11	09160-12012-000 09160-12082-000 0916012012000	WASHER, 12.5X24X3.2 WASHER, INNER RH (12.5X24X3.2)	4,22 €
# 12	09160-10001-000 09160-10093-000 0916010001000	RONDELLE 10, 5X24X2, 3 WASHER, OUTER (10.5242.3)	2,68 €
# 13	09160-10033-000 09160-10128-XC0 0916010033000	WASHER WASHER, OUTER (10.5X24X3.2)	3,42 €
# 14	09160-12004-000 09160-12088-000 0916012004000	WASHER, 12.5X24X1.6 WASHER, LOWER	2,99 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER DE CHAINE - AMORTISSEUR ARRIERE de votre Suzuki de GSX. Nous restons à votre disposition pour toute question.
