CARTER (MODELE Z)

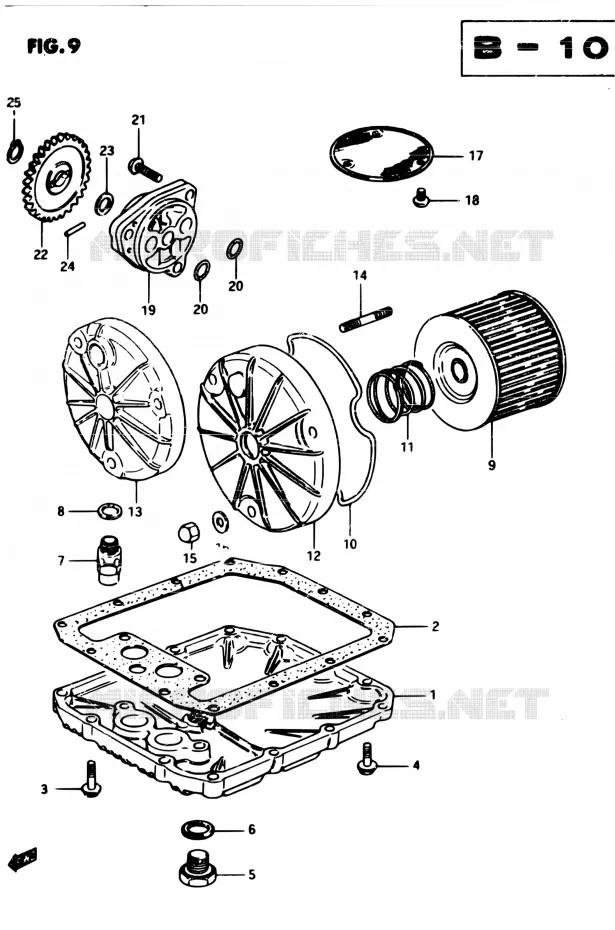

FILTRE A HUILE - POMPE A HUILE POUR SUZUKI GSX 250 1982

VILEBREQUIN

(1) 11511-11400-000

OIL PAN
PAN, OIL

(2) 11489-11400-H17

JOINT DE CARTER D'HUILE
GASKET

(3) 01550-0625A-000

BOLT
BOLT (6*25)

(4) 01550-06207-000

VIS 6X20MM, 6-PANS
BOLT (6X20)

(5) 09247-14002-000

PLUG
PLUG, OIL DRAIN

(6) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
GASKET

(7) 16440-11D00-000

REGULATEUR D'HUILE
REGULATOR, OIL

(8) 08212-14181-000

BAGUE DE JOINT
WASHER

(9) 16510-45040-000

FILTRE D'HUILE
FILTER ENGINE OIL

(10) 16518-45000-000

JOINT TORIQUE
O RING

(11) 09440-32004-000

RESSORT
SPRING

(12) 16512-45101-000

COUVERCLE FILTRE A HUILE
CAP, ENGINE OIL FILTER

(14) 01421-0620A-000

BOLT. STUD
STUD BOLT

(15) 08313-10067-000

ECROU 6MM
NUT

(16) 08322-0106A-000

WASHER

(17) 16520-11400-000

CRIBLE D'HUILE
STRAINER, ENGINE OIL

(18) 02112-06127-000

VIS 6X12MM
.6 X 12 CROSS SCREW

(19) 16400-44100-000

POMPE A HUILE COMPLET
PUMP, ENGINE OIL

(20) 09280-13004-000

JOINT TORIQUE D: 1.9, ID: 13
O RING

(20) 09280-13004-000

JOINT TORIQUE D: 1.9, ID: 13
O RING

(21) 02112-0625A-000

SCREW
SCREW (6*25)

(22) 16331-11400-000

PIGNON ENTRAINEMENT DU POMPE
GEAR, DRIVEN (NT:25)

(23) 08221-10185-000

RONDELLE
WASHER

(24) 09261-04009-000

BOULON 4X15.8
PIN

(25) 08331-31109-000

CIRCLIP,10MM
CIRCLIP

	Référence	Désignation	Qté
# 1	11511-11400-000 1151111400000 1151111400000	OIL PAN PAN, OIL	Non disponible	0,00 €
# 2	11489-11400-000 1148911400000	JOINT DE CARTER D'HUILE GASKET	Non disponible	0,00 €
# 3	01517-06258-000 01550-0625A-000 0151706258000	BOLT BOLT (6*25)	2,62 €
# 4	01517-06208-000 01550-06207-000 0151706208000	VIS 6X20MM, 6-PANS BOLT (6X20)	3,13 €
# 5	09247-14001-000 09247-14002-000 0924714001000	PLUG PLUG, OIL DRAIN	5,23 €
# 6	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM GASKET	2,71 €
# 7	16440-34301-000 16440-11D00-000 1644034301000	REGULATEUR D'HUILE REGULATOR, OIL	47,05 €
# 8	08212-14181-000 0821214181000 0821214181000	BAGUE DE JOINT WASHER	2,02 €
# 9	16510-45040-000 1651045040000 1651045040000	FILTRE D'HUILE FILTER ENGINE OIL	Non disponible	0,00 €
# 10	16518-45000-000 1651845000000 1651845000000	JOINT TORIQUE O RING	Non disponible	0,00 €
# 11	09440-32004-000 0944032004000 0944032004000	RESSORT SPRING	2,24 €
# 12	16512-45101-000 1651245101000 1651245101000	COUVERCLE FILTRE A HUILE CAP, ENGINE OIL FILTER	Non disponible	0,00 €
# 14	01421-06208-000 01421-0620A-000 0142106208000	BOLT. STUD STUD BOLT	2,60 €
# 15	08313-11068-000 0831311068000	ECROU 6MM NUT	Non disponible	0,00 €
# 16	08322-21068-000 0832221068000	WASHER	Non disponible	0,00 €
# 17	16520-11400-000 1652011400000 1652011400000	CRIBLE D'HUILE STRAINER, ENGINE OIL	Non disponible	0,00 €
# 18	02112-06128-000 02112-06127-000 0211206128000	VIS 6X12MM .6 X 12 CROSS SCREW	2,46 €
# 19	16400-44100-000 1640044100000 1640044100000	POMPE A HUILE COMPLET PUMP, ENGINE OIL	149,03 €
# 20	09280-13004-000 0928013004000 0928013004000	JOINT TORIQUE D: 1.9, ID: 13 O RING	2,91 €
# 21	02112-06258-000 02112-0625A-000 0211206258000	SCREW SCREW (6*25)	2,26 €
# 22	16331-11400-000 1633111400000 1633111400000	PIGNON ENTRAINEMENT DU POMPE GEAR, DRIVEN (NT:25)	Non disponible	0,00 €
# 23	08221-10185-000 0822110185000 0822110185000	RONDELLE WASHER	1,97 €
# 24	09261-04009-000 0926104009000 0926104009000	BOULON 4X15.8 PIN	1,75 €
# 25	08331-31109-000 0833131109000 0833131109000	CIRCLIP, 10MM CIRCLIP	2,17 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FILTRE A HUILE - POMPE A HUILE de votre Suzuki de GSX. Nous restons à votre disposition pour toute question.
