PHARE (E22,E25,E34,E39,E53) REFER TO FIG.23 (E- 9) FOR E1,E2,E24,P95

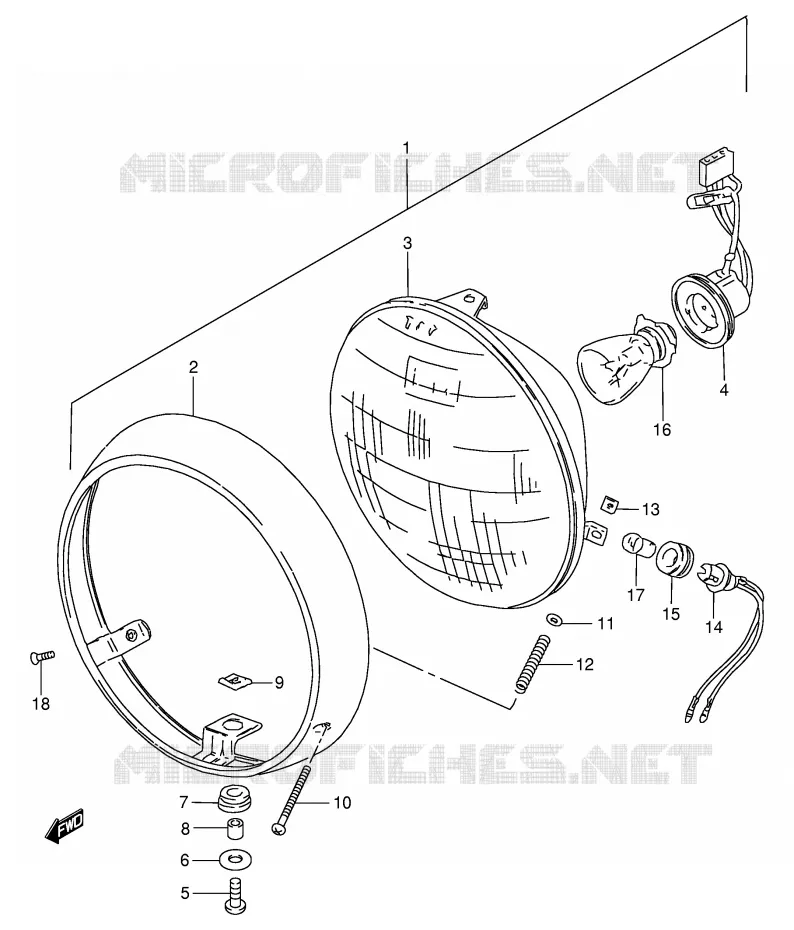

PHARE (E1,E2,E24,P95) POUR SUZUKI GN 250 1990

PHARE (E4)

(1) 35100-38300-000

LAMP ASSY,HEAD
PHARE COMPLET

(1) 35100-38360-999

PHARE COMPLET

(2) 35111-45231-000

RIM,HEAD LAMP
RIM

(3) 35121-38300-000

LAMP UNIT
OPTIQUE AV

(3) 35121-38360-000

OPTIQUE AV

(4) 35171-36X50-000

PORTE LAMPE
FAISCEAU

(4) 35173-38360-000

CAOUTCHOUC

(5) 02112-05167-000

VIS 5X16MM
SCREW

(6) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(7) 35139-45230-000

CAOUTCHOUC
CUSHION

(8) 35133-45230-000

DOUILLE
RONDELLE

(9) 35155-48510-000

NUT,HEAD LAMP ADJUSTER
NUT

(10) 35151-45230-000

SCREW,HEAD LAMP ADJU
VIS

(11) 35157-27630-000

WASHER,HD LAMP ADJUSTING
WASHER

(12) 35154-48510-000

RESSORT
SPRING

(13) 35135-45600-000

ECROU
.NUT

(14) 36118-49320-000

PORTE AMPOULE
FAISCEAU

(15) 36116-22630-000

PORTE AMPOULE
CUSHION

(16) 09471-12080-000

BULB (12V,45/45W)

(16) 09471-12060-000

--> 99212-00004
BULB,12V,60/55W (YELLOW)

(17) 09471-12063-000

BULB (12V,4W)

(17) 09471-12001-000

BULB 12V3W
BULB (12V,3.4W)

(18) 02122-05127-000

VIS 5X12MM
SCREW

(18) 09127-05013-000

VIS
SCREW

	Référence	Désignation	Qté
# 1	35100-38300-000 3510038300000 3510038300000	LAMP ASSY, HEAD PHARE COMPLET	Non disponible	0,00 €
# 1	35100-38360-999 3510038360999 3510038360999	PHARE COMPLET	Non disponible	0,00 €
# 2	35111-45231-000 3511145231000 3511145231000	RIM, HEAD LAMP RIM	Non disponible	0,00 €
# 3	35121-38300-000 3512138300000 3512138300000	LAMP UNIT OPTIQUE AV	Non disponible	0,00 €
# 3	35121-38360-000 3512138360000 3512138360000	OPTIQUE AV	Non disponible	0,00 €
# 4	35171-36621-000 35171-36X50-000 3517136621000	PORTE LAMPE FAISCEAU	14,98 €
# 4	35173-38360-000 3517338360000 3517338360000	CAOUTCHOUC	Non disponible	0,00 €
# 5	02112-05167-000 0211205167000 0211205167000	VIS 5X16MM SCREW	2,62 €
# 6	35138-45230-000 09160-05045-000 3513845230000	WASHER, 5.5X18X1.0 WASHER (5.5X18X1.2)	2,66 €
# 7	35139-45230-000 3513945230000 3513945230000	CAOUTCHOUC CUSHION	1,67 €
# 8	35133-45230-000 3513345230000 3513345230000	DOUILLE RONDELLE	2,87 €
# 9	35155-48510-000 3515548510000 3515548510000	NUT, HEAD LAMP ADJUSTER NUT	1,94 €
# 10	35151-45230-000 3515145230000	SCREW, HEAD LAMP ADJU VIS	Non disponible	0,00 €
# 11	35157-27630-000 3515727630000 3515727630000	WASHER, HD LAMP ADJUSTING WASHER	2,85 €
# 12	35154-48510-000 3515448510000 3515448510000	RESSORT SPRING	3,71 €
# 13	35152-48510-000 35135-45600-000 3515248510000	ECROU .NUT	3,94 €
# 14	36118-49320-000 3611849320000 3611849320000	PORTE AMPOULE FAISCEAU	14,68 €
# 15	36116-22630-000 3611622630000 3611622630000	PORTE AMPOULE CUSHION	9,09 €
# 16	09471-12060-000 0947112060000 0947112060000	--> 99212-00004 BULB, 12V, 60/55W (YELLOW)	4,46 €
# 16	09471-12080-000 0947112080000 0947112080000	BULB (12V, 45/45W)	10,27 €
# 17	09471-12001-000 09471-12001-000 0947112001000	BULB 12V3W BULB (12V, 3.4W)	3,57 €
# 17	09471-12063-000 09471-12063-000 0947112063000	BULB (12V, 4W)	6,59 €
# 18	02122-05127-000 0212205127000 0212205127000	VIS 5X12MM SCREW	2,26 €
# 18	09127-05013-000 0912705013000 0912705013000	VIS SCREW	2,17 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
