Vue éclatée

ROUE ARRIERE(GN250 F / J / K / L / M / N / P / R) REFER TO FIG.52A(H-7) FOR GN250EM/ER

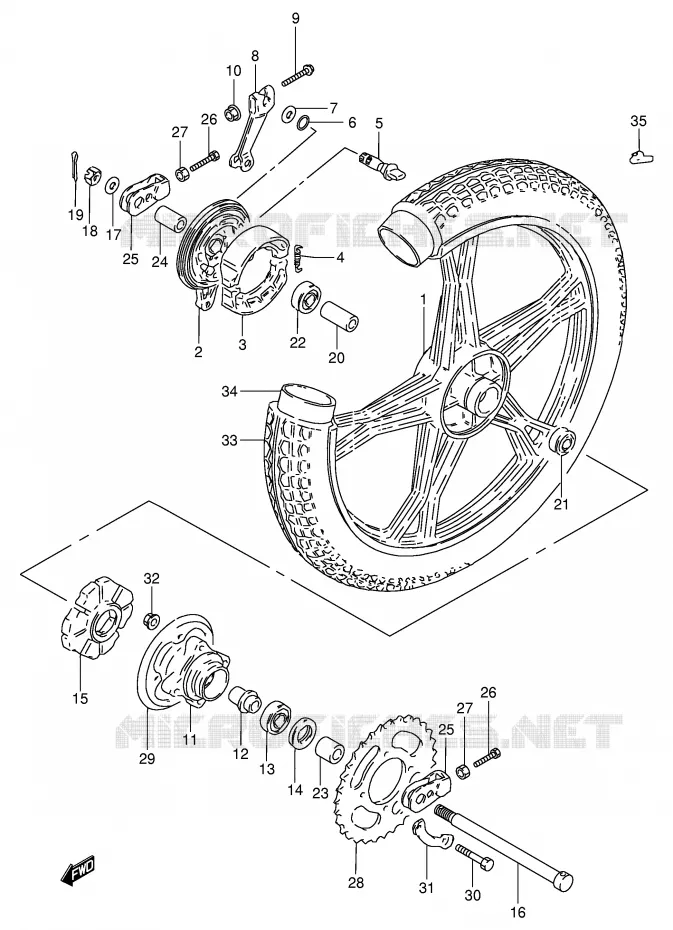

ROUE ARRIERE (GN250EM / ER) POUR SUZUKI GN 250 1985

OPTIONS

(1) 64150-38300-291

CASTING WHEEL,RR (2.15-16)

(2) 64210-39104-000

FLASQUE DE FREIN
PANEL

(3) 54400-07870-000

1 PAIRE MACHOIRES DE FREIN ARR
SHOE, FRONT BRAKE

(3) 54401-07820-000

1 PAIRE MACHOIRES DE FREIN
SHOE SET, BRAKE

(4) 09443-07001-000

RESSORT, MACHOIRES DE FREIN
SPRING

(5) 54441-29305-000

CLEF DE FREIN
CAME, BRAKE

(6) 09280-14011-000

JOINT TORIQUE D:2.5, ID: 13.8
JOINT *

(7) 09160-14055-000

WASHER,14.5X22X1.6
WASHER (14.5*22*1.6)

(8) 64451-30501-000

LEVIER

(9) 01550-06407-000

VIS 6X40MM
SCREW (6*40)

(10) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(11) 64610-38300-000

MOUNTING DRUM
DRUM, SPROCKET MOUNTING

(12) 64733-38300-000

RETAINER
RETAINER, MOUTING DRUM

(13) 09262-20121-000

ROULEMENT A BILLE 20X47X14
BEARING, MOUTING DRUM

(14) 09285-28004-000

OIL SEAL

(15) 64651-38300-000

CAOUTCHOUC AMORTISSEUR ARRIERE
SHOCK ABSORBER, HUB

(16) 64711-32101-000

BROCHE DE ROUE
AXLE, REAR

(17) 08322-01147-000

WASHER
WASHER, UPPER INNER

(18) 09141-14001-000

ECROU 14MM
NUT

(19) 04111-3030A-000

COTTER PIN
PIN 12X10

(20) 09180-15011-000

DOUILLE 15.3X21.7X63
SPACER, WHEEL BEARING

(21) 08143-62027-000

ROULEMENT A BILLE
BEARING, WHEEL LH

(22) 08153-63027-000

ROULEMENT A BILLE
BEARING, WHEEL RH

(23) 09180-15061-000

SPACER,15X28X24.8
SPACER, AXLE LH

(24) 09180-15060-000

SPACER
SPACER 12X22X24.2

(25) 61410-38301-000

TENDEUR DE CHAINE

(25) 61410-38301-000

TENDEUR DE CHAINE

(26) 09104-08034-000

BOLT
BOLT (8X50)

(26) 09104-08034-000

BOLT
BOLT (8X50)

(26) 09104-08034-000

BOLT
BOLT (8X50)
BOLT

(26) 09104-08034-000

BOLT
BOLT (8X50)
BOLT

(26) 09104-08034-000

BOLT

(26) 09104-08034-000

BOLT

(26) 09104-08034-000

BOLT
BOLT

(26) 09104-08034-000

BOLT
BOLT

(27) 08310-00087-000

ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(27) 08310-00087-000

ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(27) 08310-00087-000

ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
ECROU 8MM

(27) 08310-00087-000

ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
ECROU 8MM

(28) 64511-38301-000

COURONNE
DISCONTINUED

(29) 64618-38300-000

CHAIN GUIDE,RR SPROCKET
GUIDE CHAINE

(30) 09103-10044-000

VIS 10X40
DISCONTINUED

(31) 09169-10014-000

WASHER

(32) 08319-31107-000

ECROU M10
NUT

(33) 65100-38310-000

DISCONTINUED

(33) 65100-38330-000

TIRE 4.60S16
TIRE (4,60S 16) BRIDGESTONE

(34) 65200-37320-000

--> 82208000
DISCONTINUED

(35) 55412-17G00-000

BALANCER
BALANCER, (20G), (BLACK)

(35) 55411-17G00-000

BALANCER
BALANCER, WHEEL (10G)

(35) 55413-00A00-000

MASSE DEQUILIBRAGE NO.3 30GR
BALANCER (30G) REFER TO FIG.53 (H-5) FOR VS75 REFER TO FIG.53A(H-6) FOR MODE

	Référence	Désignation	Qté
# 1	64150-38300-291 6415038300291 6415038300291	CASTING WHEEL, RR (2.15-16)	Non disponible	0,00 €
# 2	64210-39104-000 6421039104000 6421039104000	FLASQUE DE FREIN PANEL	155,56 €
# 3	54410-07004-000 54400-07870-000 5441007004000	1 PAIRE MACHOIRES DE FREIN ARR SHOE, FRONT BRAKE	56,84 €
# 3	54410-07021-000 54401-07820-000 5441007021000	1 PAIRE MACHOIRES DE FREIN SHOE SET, BRAKE	51,20 €
# 4	09443-07001-000 0944307001000 0944307001000	RESSORT, MACHOIRES DE FREIN SPRING	1,95 €
# 5	54441-29304-000 54441-29305-000 5444129304000	CLEF DE FREIN CAME, BRAKE	17,00 €
# 6	09280-14003-000 09280-14011-000 0928014003000	JOINT TORIQUE D:2.5, ID: 13.8 JOINT *	5,86 €
# 7	09160-14001-000 09160-14055-000 0916014001000	WASHER, 14.5X22X1.6 WASHER (14.5221.6)	2,68 €
# 8	64451-30501-000 6445130501000 6445130501000	LEVIER	17,44 €
# 9	01517-06408-000 01550-06407-000 0151706408000	VIS 6X40MM SCREW (6*40)	3,57 €
# 10	09159-06017-000 08319-31067-000 0915906017000	ECROU 6MM CHROMEE NUT	2,53 €
# 11	64610-38300-000 6461038300000 6461038300000	MOUNTING DRUM DRUM, SPROCKET MOUNTING	101,76 €
# 12	64733-38300-000 6473338300000 6473338300000	RETAINER RETAINER, MOUTING DRUM	13,65 €
# 13	09262-20069-000 09262-20121-000 0926220069000	ROULEMENT A BILLE 20X47X14 BEARING, MOUTING DRUM	36,54 €
# 14	09285-28001-000 09285-28004-000 0928528001000	OIL SEAL	13,75 €
# 15	64651-38300-000 6465138300000 6465138300000	CAOUTCHOUC AMORTISSEUR ARRIERE SHOCK ABSORBER, HUB	21,98 €
# 16	64711-32101-000 6471132101000 6471132101000	BROCHE DE ROUE AXLE, REAR	Non disponible	0,00 €
# 17	08322-11148-000 08322-01147-000 0832211148000	WASHER WASHER, UPPER INNER	2,46 €
# 18	09141-14001-000 0914114001000 0914114001000	ECROU 14MM NUT	4,30 €
# 19	04111-30308-000 04111-3030A-000 0411130308000	COTTER PIN PIN 12X10	1,84 €
# 20	09180-15011-000 0918015011000 0918015011000	DOUILLE 15.3X21.7X63 SPACER, WHEEL BEARING	6,03 €
# 21	08143-62027-000 0814362027000 0814362027000	ROULEMENT A BILLE BEARING, WHEEL LH	15,77 €
# 22	08153-63027-000 0815363027000 0815363027000	ROULEMENT A BILLE BEARING, WHEEL RH	18,77 €
# 23	09180-15061-000 0918015061000 0918015061000	SPACER, 15X28X24.8 SPACER, AXLE LH	5,48 €
# 24	09180-15060-000 0918015060000 0918015060000	SPACER SPACER 12X22X24.2	6,08 €
# 25	61410-38301-000 6141038301000 6141038301000	TENDEUR DE CHAINE	64,65 €
# 26	09104-08006-000 09104-08034-000 0910408006000	BOLT BOLT (8X50)	3,42 €
# 27	08310-12088-000 08310-00087-000 0831012088000	ECROU 8MM NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,40 €
# 28	64511-38300-000 64511-38301-000 6451138300000	COURONNE DISCONTINUED	45,81 €
# 29	64618-38300-000 6461838300000 6461838300000	CHAIN GUIDE, RR SPROCKET GUIDE CHAINE	6,47 €
# 30	09100-10096-000 09103-10044-000 0910010096000	VIS 10X40 DISCONTINUED	4,22 €
# 31	09169-10014-000 0916910014000 0916910014000	WASHER	Non disponible	0,00 €
# 32	08319-31107-000 0831931107000 0831931107000	ECROU M10 NUT	2,91 €
# 33	65100-38310-000 6510038310000 6510038310000	DISCONTINUED	Non disponible	0,00 €
# 33	65100-38330-000 6510038330000 6510038330000	TIRE 4.60S16 TIRE (4, 60S 16) BRIDGESTONE	Non disponible	0,00 €
# 34	65200-37320-000 6520037320000 6520037320000	--> 82208000 DISCONTINUED	Non disponible	0,00 €
# 35	55411-00A00-000 55411-17G00-000 5541100A00000	BALANCER BALANCER, WHEEL (10G)	5,48 €
# 35	55412-00A00-000 55412-17G00-000 5541200A00000	BALANCER BALANCER, (20G), (BLACK)	5,79 €
# 35	55413-00A00-000 5541300A00000	MASSE DEQUILIBRAGE NO.3 30GR BALANCER (30G) REFER TO FIG.53 (H-5) FOR VS75 REFER TO FIG.53A(H-6) FOR MODE	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
