FEU ARRIERE (E22)

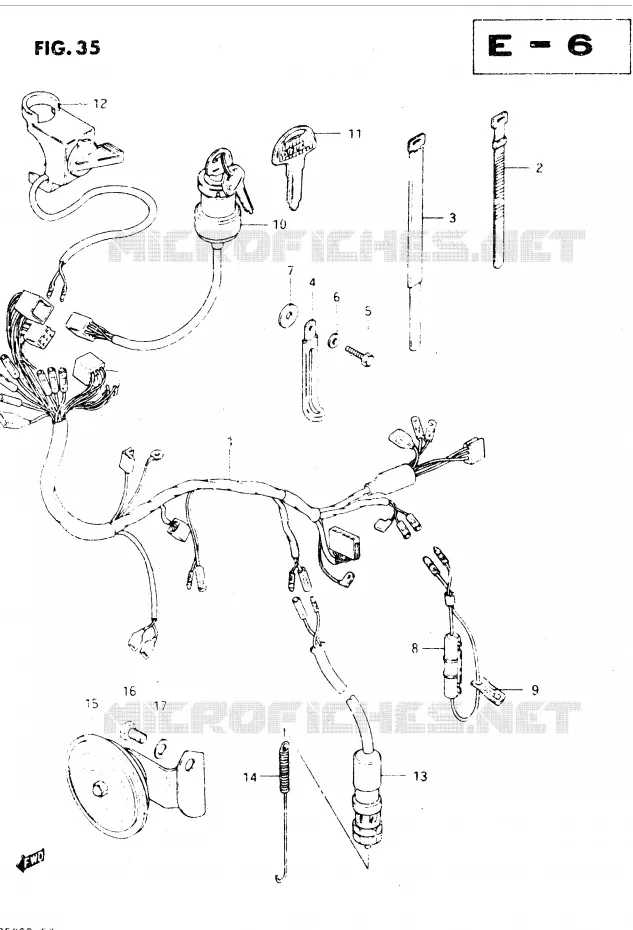

FAISCEAU ELECTRIQUE POUR SUZUKI DR 250 1982

ENSEMBLE LEVIER - COMMODO DROIT

(1) 36610-38201-000

TORCHE ELECTRIQUE
HARNESS,WIRING

(1) 36610-38210-000

DISCONTINUED

(2) 09407-12402-000

GUIDE DE CABLE L=120
BAND (L:120)

(3) 09407-18302-000

CLAMP
CLAMP, CARBURETOR AIR VENT

(3) 09407-25301-000

GUIDE DE CABLE L:250
CLAMP (L:250)

(4) 09404-08420-000

COURROIE
DISCONTINUED

(4) 09404-06039-000

CLAMP
MAG LEAD WIRE CLAMP (L:50)

(5) 01500-06167-000

VIS 6X16MM
BOLT, FENDER REAR

(6) 08322-0106A-000

WASHER
RONDELLE *

(7) 09160-06084-000

WASHER
RONDELLE *

(8) 36740-15011-000

SUPPORT DE FUSIBLE
FUSE CASE ASSY

(9) 09481-15001-000

FUSIBLE 15A
FUSE (15A)

(10) 37110-37172-000

INTERRUPTEUR A CLEF
DISCONTINUED

(11) 37146-49300-000

CLEF DE CONTACT BRUTE
EBAUCHE

(12) 37830-38200-000

INTERRUPTEUR COUPE CIRCUIT
SWITCH ASSY, ENGINE STOP

(13) 37740-48071-000

INTERRUPTEUR STOP ARRIERE
SWITCH, REAR BRAKE LAMP

(14) 02443-06019-000

SPRING

(15) 38500-38211-000

HORN ASSY

(15) 38500-38282-000

KLAXON
HORN ASSY

(15) 38500-38291-000

HORN ASSY

(16) 01500-06107-000

BOLT
BOLT, FRONT

(17) 08322-0106A-000

WASHER
RONDELLE *

	Référence	Désignation	Qté
# 1	36610-38200-000 3661038200000	TORCHE ELECTRIQUE HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-38210-000 3661038210000 3661038210000	DISCONTINUED	Non disponible	0,00 €
# 2	09407-12402-000 0940712402000 0940712402000	GUIDE DE CABLE L=120 BAND (L:120)	3,90 €
# 3	09407-11301-000 09407-18302-000 0940711301000	CLAMP CLAMP, CARBURETOR AIR VENT	4,15 €
# 3	09407-25301-000 0940725301000 0940725301000	GUIDE DE CABLE L:250 CLAMP (L:250)	1,68 €
# 4	09404-06401-000 09404-06039-000 0940406401000	CLAMP MAG LEAD WIRE CLAMP (L:50)	2,86 €
# 4	09404-08414-000 09404-08420-000 0940408414000	COURROIE DISCONTINUED	3,97 €
# 5	01107-06168-000 01500-06167-000 0110706168000	VIS 6X16MM BOLT, FENDER REAR	2,62 €
# 6	08322-21068-000 0832221068000	WASHER RONDELLE *	Non disponible	0,00 €
# 7	09160-06007-000 09160-06084-000 0916006007000	WASHER RONDELLE *	2,26 €
# 8	36740-15010-000 36740-15011-000 3674015010000	SUPPORT DE FUSIBLE FUSE CASE ASSY	14,46 €
# 9	09481-15001-000 0948115001000 0948115001000	FUSIBLE 15A FUSE (15A)	2,73 €
# 10	37110-37171-000 37110-37172-000 3711037171000	INTERRUPTEUR A CLEF DISCONTINUED	111,67 €
# 11	37145-19710-000 37146-49300-000 3714519710000	CLEF DE CONTACT BRUTE EBAUCHE	20,50 €
# 12	37830-38200-000 3783038200000 3783038200000	INTERRUPTEUR COUPE CIRCUIT SWITCH ASSY, ENGINE STOP	Non disponible	0,00 €
# 13	37740-04571-000 37740-48071-000 3774004571000	INTERRUPTEUR STOP ARRIERE SWITCH, REAR BRAKE LAMP	20,70 €
# 14	02443-06019-000 0244306019000 0244306019000	SPRING	Non disponible	0,00 €
# 15	38500-38211-000 3850038211000 3850038211000	HORN ASSY	Non disponible	0,00 €
# 15	38500-38281-000 3850038281000	KLAXON HORN ASSY	Non disponible	0,00 €
# 15	38500-38291-000 3850038291000 3850038291000	HORN ASSY	Non disponible	0,00 €
# 16	01107-06108-000 01500-06107-000 0110706108000	BOLT BOLT, FRONT	2,66 €
# 17	08322-21068-000 0832221068000	WASHER RONDELLE *	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
