COUVERCLE DE CULASSE

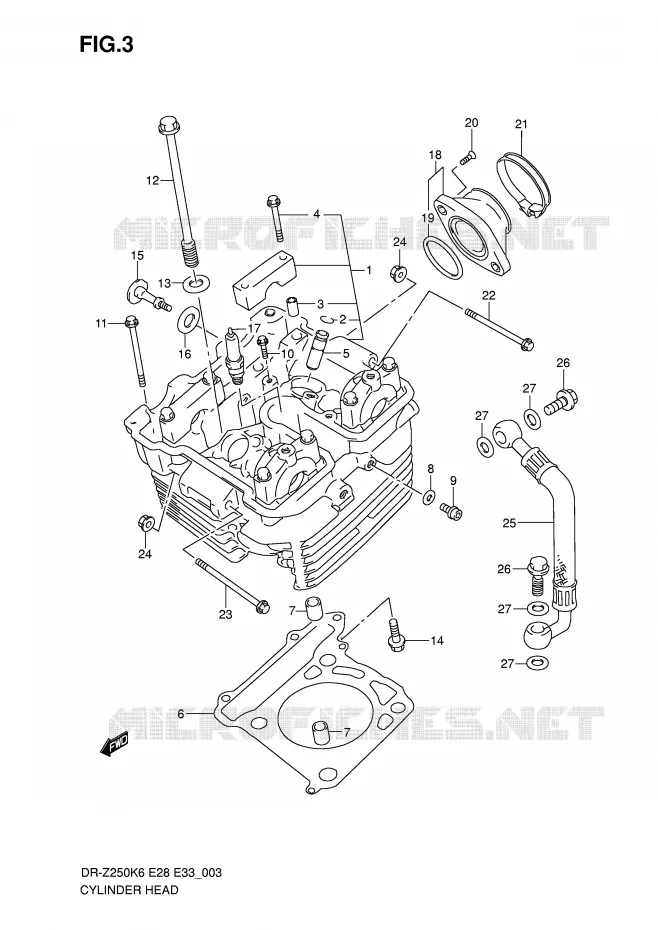

CULASSE POUR SUZUKI DR-Z 250 2007

CYLINDRE

CULASSE pour Suzuki DR-Z 250 2007

(1)  11100-13E10-000
CULASSE

(1)  11100-13E10-000
CULASSE

(1)  11100-13E10-000
CULASSE

(1)  11100-13E10-000
CULASSE

(2)  09381-10004-000
CIRCLIP
SNAP RING

(3)  09206-08001-000
DOUILLE 6.2X8X11
PIN (6.2X8X11)

(3)  09206-08001-000
DOUILLE 6.2X8X11
PIN (6.2X8X11)

(4)  09103-06165-000
BOLT
BOLT (6X45)

(5)  11115-33D71-000
GUIDE, VALVE (OS:0.3)

(5)  11115-33D71-000
GUIDE, VALVE (OS:0.3)

(6)  11141-13E00-000
GASKET,CYLINDER HEAD
JOINT DE CULASSE

(7)  04211-13189-000
DOUILLE 10.4X13X18
PIN 16X10

(7)  04211-13189-000
DOUILLE 10.4X13X18
PIN 16X10

(8)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)

(9)  01550-0612B-000
BOLT

(10)  07120-0612B-000
BOLT. HORN
BOLT

(11)  09103-06103-000
VIS M6X70
BOLT (6X70)

(12)  09103-10272-000
VIS 10X160MM
BOLT,CYLINDER HEAD

(13)  09168-10031-000
BAGUE DE JOINT 10.2X20X2.3
GASKET (10.2X20X2.3)

(14)  01550-0630A-000
BOLT

(15)  11161-33E00-000
VIS, CULASSE DROITE R600/750T-
BOLT, CYLINDER HEAD SIDE FACE

(16)  11191-13E00-000
RONDELLE, CULASSE DR. R600/750
WASHER, HEAD COVER

(17)  09482-00460-000
BOUGIE CR10E
SPARK PLUG (NGK,CR10E)
(17)  09482-00456-000
SPARK PLUG (NGK,CR8E)
(17)  09482-00457-000
SPARK PLUG,U24ESR-N
SPARK PLUG (DENSO,U24ESR-N)
(17)  09482-00458-000
SPARK PLUG (NGK,CR9E)
(17)  09482-00459-000
--> 09482-00458
SPARK PLUG (DENSO,U27ESR-N)

(18)  13101-13E01-000
PIPE ASSY.INTAKE DR-Z250
PIPE ADMISSION
(18)  13101-13E20-000
PIPE ADMISSION

(19)  09280-41007-000
O-RING
O-RING(D:1.9,ID:40.7)

(20)  09126-06014-000
VIS 6X16MM
SCREW (6X16)

(21)  09402-52208-000
BRIDE 52MM
CLAMP
(21)  09402-48208-000
BRIDE 48MM
CLAMP

(22)  09103-08217-000
VIS 8X60MM
BOLT (8X60)

(23)  09103-08099-000
BOLT (8X70)

(24)  08319-31087-000
ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT

(24)  08319-31087-000
ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT

(24)  08319-31087-000
ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT
ECROU 8MM CHROMEE,AUTOBLOCANTE

(24)  08319-31087-000
ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT
ECROU 8MM CHROMEE,AUTOBLOCANTE

(24)  08319-3108A-000
NUT

(24)  08319-3108A-000
NUT

(25)  16480-13E00-000
HOSE COMP,T/M OIL OUTER
HOSE, TRANSMISSION OIL OUTER

(26)  09360-10055-000
BOLT. OIL PIPE UNION
BOLT,UNION 6X14

(26)  09360-10055-000
BOLT. OIL PIPE UNION
BOLT,UNION 6X14

(26)  09360-10055-000
BOLT. OIL PIPE UNION
BOLT,UNION 6X14

(26)  09360-10055-000
BOLT. OIL PIPE UNION
BOLT,UNION 6X14

(27)  09168-10007-000
BAGUE DE JOINT 10.1X16X1
GASKET (10.1X16X1)

(27)  09168-10007-000
BAGUE DE JOINT 10.1X16X1
GASKET (10.1X16X1)

(27)  09168-10007-000
BAGUE DE JOINT 10.1X16X1
GASKET (10.1X16X1)

(27)  09168-10007-000
BAGUE DE JOINT 10.1X16X1
GASKET (10.1X16X1)
Référence Désignation Prix Unitaire TTC Qté
# 1

11100-13E10-000
1110013E10000

1110013E10000
CULASSE
Non disponible
# 2

09381-10004-000
0938110004000

0938110004000
CIRCLIP
SNAP RING
# 3

09206-08001-000
0920608001000

0920608001000
DOUILLE 6.2X8X11
PIN (6.2X8X11)
# 4

09103-06165-000
0910306165000

0910306165000
BOLT
BOLT (6X45)
# 5

11115-33D71-000
1111533D71000

1111533D71000
GUIDE, VALVE (OS:0.3)
# 6

11141-13E00-000
1114113E00000

1114113E00000
GASKET, CYLINDER HEAD
JOINT DE CULASSE
# 7

04211-13189-000
0421113189000

0421113189000
DOUILLE 10.4X13X18
PIN 16X10
# 8

09168-06023-000
0916806023000

0916806023000
BAGUE DE JOINT 5.8X13X1.2
GASKET (5.8X13X1.2)
# 9

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
# 10

07120-06123-000

07120-0612B-000
 0712006123000
BOLT. HORN
BOLT
# 11

09103-06103-000
0910306103000

0910306103000
VIS M6X70
BOLT (6X70)
# 12

09103-10272-000
0910310272000

0910310272000
VIS 10X160MM
BOLT, CYLINDER HEAD
# 13

09168-10031-000
0916810031000

0916810031000
BAGUE DE JOINT 10.2X20X2.3
GASKET (10.2X20X2.3)
# 14

01550-06303-000

01550-0630A-000
 0155006303000
BOLT
# 15

11161-33E00-000
1116133E00000

1116133E00000
VIS, CULASSE DROITE R600/750T-
BOLT, CYLINDER HEAD SIDE FACE
# 16

11191-13E00-000
1119113E00000

1119113E00000
RONDELLE, CULASSE DR. R600/750
WASHER, HEAD COVER
# 17

09482-00460-000
0948200460000

0948200460000
BOUGIE CR10E
SPARK PLUG (NGK, CR10E)
# 17

09482-00456-000
0948200456000

0948200456000
SPARK PLUG (NGK, CR8E)
Non disponible
# 17

09482-00457-000
0948200457000

0948200457000
SPARK PLUG, U24ESR-N
SPARK PLUG (DENSO, U24ESR-N)
Non disponible
# 17

09482-00458-000
0948200458000

0948200458000
SPARK PLUG (NGK, CR9E)
Non disponible
# 17

09482-00459-000
0948200459000

0948200459000
--> 09482-00458
SPARK PLUG (DENSO, U27ESR-N)
Non disponible
# 18

13101-13E01-000
1310113E01000

1310113E01000
PIPE ASSY.INTAKE DR-Z250
PIPE ADMISSION
# 18

13101-13E20-000
1310113E20000

1310113E20000
PIPE ADMISSION
Non disponible
# 19

09280-41007-000
0928041007000

0928041007000
O-RING
O-RING(D:1.9, ID:40.7)
# 20

09126-06014-000
0912606014000

0912606014000
VIS 6X16MM
SCREW (6X16)
# 21

09402-48208-000
0940248208000

0940248208000
BRIDE 48MM
CLAMP
# 21

09402-52208-000
0940252208000

0940252208000
BRIDE 52MM
CLAMP
# 22

09103-08217-000
0910308217000

0910308217000
VIS 8X60MM
BOLT (8X60)
# 23

09103-08099-000
0910308099000

0910308099000
BOLT (8X70)
# 24

08319-31088-000

08319-31087-000
 0831931088000
ECROU 8MM CHROMEE, AUTOBLOCANTE
NUT
# 24

08319-3108A-000
083193108A000

083193108A000
NUT
# 25

16480-13E00-000
1648013E00000

1648013E00000
HOSE COMP, T/M OIL OUTER
HOSE, TRANSMISSION OIL OUTER
# 26

09360-10032-000

0936010032000
BOLT. OIL PIPE UNION
BOLT, UNION 6X14
Non disponible
# 27

09168-10007-000
0916810007000

0916810007000
BAGUE DE JOINT 10.1X16X1
GASKET (10.1X16X1)
