ETRIER DE FREIN ARRIERE

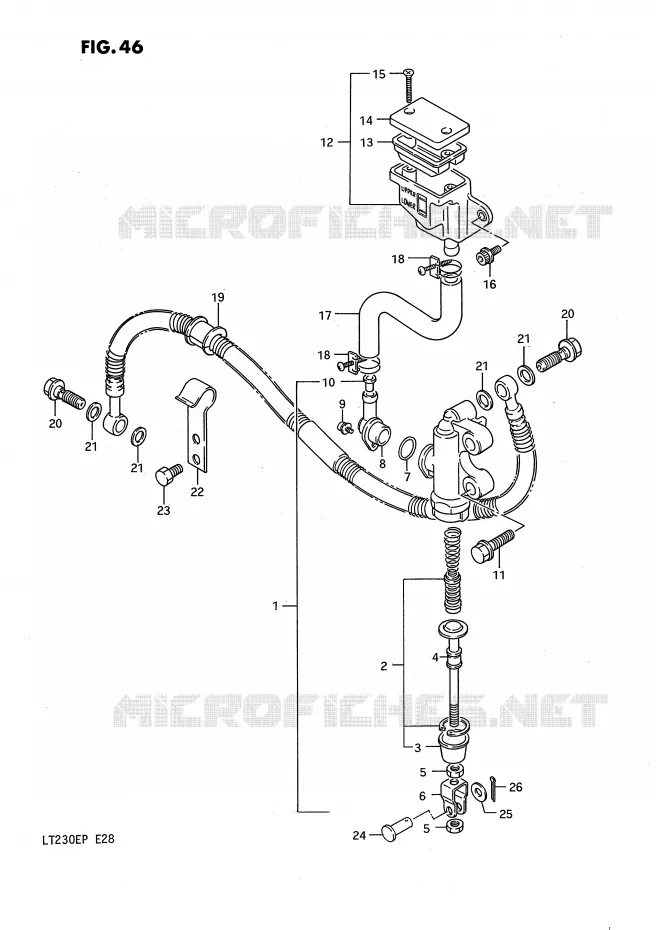

MAITRE CYLINDRE ARRIERE POUR SUZUKI QUADSPORT 230 1990

OPTIONS

MAITRE CYLINDRE ARRIERE pour Suzuki QUADSPORT 230 1990
1
(1)  69600-22A00-000
DISCONTINUED
(1)  69600-22A01-000
RR MASTER CYLINDER
CYLINDER ASSY, REAR MASTER (WHITE)

(2)  69600-04821-000
PISTON/CUP SET
.PISTON / CAP SET

(2)  69600-04821-000
PISTON/CUP SET
.PISTON / CAP SET

(2)  69600-04821-000
PISTON/CUP SET
.PISTON / CAP SET
PISTON/CUP SET

(2)  69600-04821-000
PISTON/CUP SET
.PISTON / CAP SET
PISTON/CUP SET
3
(3)  69691-00A00-000
GOMME
DUST SEAL
4
(4)  69670-00A00-000
AXE
ROD, PUSH
5
(5)  69693-05A00-000
NUT
6
(6)  69692-22A00-000
ETRIER CONNECTION
YOKE
(6)  69692-19A00-000
ETRIER
YOKE
7
(7)  69686-34200-000
JOINT TORIQUE
O RING
8
(8)  69672-05A00-000
RACCORD DE TUYAU
CONNECTOR
9
(9)  02112-7412A-000
.SCREW
10
(10)  69675-43B00-000
BUTEE
CHOKE
11
(11)  01550-0830B-000
BOLT
BOLT REFER TO FIG.57A(H-8) FOR MODE
12
(12)  69740-01D02-000
TANK ASSY,REAR RESER
TANK ASSY, REAR RESERVOIR
13
(13)  59667-04700-000
JOINT SOUFFLET
DIAPHRAGM
14
(14)  59669-05D00-000
COUVERCLE MAITRE CYL.D.FR.ARR.
CAP
(14)  69669-24A01-000
COUVERCLE MAITRE CYL. DE FREIN
.CAP,MASTER CYLINDER
15
(15)  69689-04A00-000
VIS
SCREW
16
(16)  07120-0612B-000
BOLT. HORN
DISCONTINUED
17
(17)  69731-22A10-000
HOSE
18
(18)  09400-16304-000
CLAMP
19
(19)  69480-35B01-000
RR BRAKE HOSE
HOSE, REAR BRAKE
20
(20)  09360-10061-000
BOLT (10X1.00X22)
BOLT
21
(21)  09161-10009-000
RONDELLE 10X15X1.5
WASHER
22
(22)  69243-35B01-000
GUIDE
GUIDE,BRAKE HOSE
23
(23)  01500-06127-000
BOLT
BOLT, HOSE
24
(24)  09200-06055-000
PIN
PIN 16X10
25
(25)  08322-0106A-000
WASHER
.WASHER, LOWER
26
(26)  04111-2015A-000
PIN, COTTER
Référence Désignation Prix Unitaire TTC Qté
# 1

69600-22A00-000
6960022A00000

6960022A00000
DISCONTINUED
Non disponible
# 1

69600-22A01-000
6960022A01000

6960022A01000
RR MASTER CYLINDER
CYLINDER ASSY, REAR MASTER (WHITE)
Non disponible
# 2

69600-16830-000

69600-04821-000
 6960016830000
PISTON/CUP SET
.PISTON / CAP SET
# 3

69691-00A00-000
6969100A00000

6969100A00000
GOMME
DUST SEAL
# 4

69670-00A00-000
6967000A00000

6967000A00000
AXE
ROD, PUSH
Non disponible
# 5

69693-05A00-000
6969305A00000

6969305A00000
NUT
# 6

69692-19A00-000
6969219A00000

6969219A00000
ETRIER
YOKE
# 6

69692-22A00-000
6969222A00000

6969222A00000
ETRIER CONNECTION
YOKE
# 7

69686-34200-000
6968634200000

6968634200000
JOINT TORIQUE
O RING
# 8

69672-05A00-000
6967205A00000

6967205A00000
RACCORD DE TUYAU
CONNECTOR
# 9

02112-74125-000

02112-7412A-000
 0211274125000
.SCREW
# 10

69675-43B00-000
6967543B00000

6967543B00000
BUTEE
CHOKE
Non disponible
# 11

01517-08304-000

01550-0830B-000
 0151708304000
BOLT
BOLT REFER TO FIG.57A(H-8) FOR MODE
# 12

69740-01D01-000

69740-01D02-000
 6974001D01000
TANK ASSY, REAR RESER
TANK ASSY, REAR RESERVOIR
# 13

59667-04700-000
5966704700000

5966704700000
JOINT SOUFFLET
DIAPHRAGM
# 14

59669-04710-000

69669-24A01-000
 5966904710000
COUVERCLE MAITRE CYL. DE FREIN
.CAP, MASTER CYLINDER
# 14

59669-05D00-000
5966905D00000

5966905D00000
COUVERCLE MAITRE CYL.D.FR.ARR.
CAP
# 14

69669-24A01-000
6966924A01000

6966924A01000
COUVERCLE MAITRE CYL. DE FREIN
CAP
# 15

69689-04A00-000
6968904A00000

6968904A00000
VIS
SCREW
Non disponible
# 16

07120-06126-000

07120-0612B-000
 0712006126000
BOLT. HORN
DISCONTINUED
# 17

69731-22A10-000
6973122A10000

6973122A10000
HOSE
Non disponible
# 18

09400-16302-000

09400-16304-000
 0940016302000
CLAMP
# 19

69480-35B01-000
6948035B01000

6948035B01000
RR BRAKE HOSE
HOSE, REAR BRAKE
Non disponible
# 20

09360-10017-000

09360-10061-000
 0936010017000
BOLT (10X1.00X22)
BOLT
# 21

09161-10009-000
0916110009000

0916110009000
RONDELLE 10X15X1.5
WASHER
# 22

69243-35B01-000
6924335B01000

6924335B01000
GUIDE
GUIDE, BRAKE HOSE
Non disponible
# 23

01107-06127-000

01500-06127-000
 0110706127000
BOLT
BOLT, HOSE
# 24

09200-06055-000
0920006055000

0920006055000
PIN
PIN 16X10
Non disponible
# 25

08322-21066-000

0832221066000
WASHER
.WASHER, LOWER
Non disponible
# 26

04111-20158-000

04111-2015A-000
 0411120158000
PIN, COTTER
