BRAS OSCILLANT ARRIERE (MODELE M / N)

ROUE ARRIERE POUR SUZUKI QUADSPORT 230 1990

ETRIER DE FREIN ARRIERE

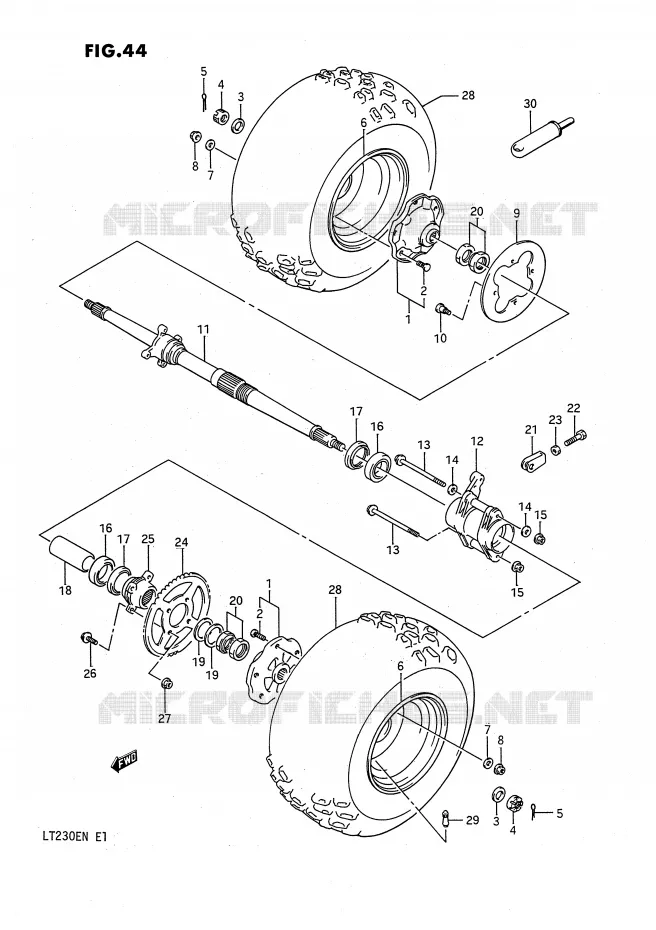

ROUE ARRIERE pour Suzuki QUADSPORT 230 1990
1
(1)  64110-41B10-000
REAR HUB
HUB, REAR
2
(2)  09119-10048-000
BOLT
3
(3)  09164-18004-000
WASHER 8.5X14X1.5
WASHER
4
(4)  09141-18008-000
NUT
5
(5)  04111-4040A-000
PIN
PIN 12X10
6
(6)  65310-41B00-13L
REAR WHEEL RIM
RIM, REAR WHEEL (SILVER)
7
(7)  08322-01107-000
RONDELLE 10MM
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD
8
(8)  08316-2010B-000
NUT
NUT, SUSPENSION ARM
9
(9)  69211-22A00-000
REAR BRAKE DISK
DISC, REAR BRAKE
10
(10)  09106-08076-000
BOLT L:21
BOLT
11
(11)  64710-22A01-000
REAR AXLE
AXLE, REAR
12
(12)  64720-25C00-000
RR AXLE HOUSING
HOUSING, REAR AXLE
13
(13)  09103-12032-XC0
BOLT,12X156
BOLT, HOUSING
14
(14)  09160-12082-000
WASHER,12.5X24X3.2
WASHER
15
(15)  08319-3112A-000
NUT
16
(16)  08123-60087-000
BALL BEARING
BEARING
17
(17)  09283-50006-000
SEAL,DUST
DUST SEAL
18
(18)  64731-19A00-000
SPACER
RONDELLE
19
(19)  09164-38001-000
WASHER
20
(20)  64870-19A00-000
ECROU LTZ400 K3
NUT
21
(21)  61410-35B00-000
ADJUSTER COMP,CHAIN
TENDEUR DE CHAINE
22
(22)  09104-08034-000
BOLT
BOLT (8X50)
23
(23)  08310-00087-000
ECROU 8MM
NUT, ADJUSTER
24
(24)  64511-22A00-000
COURONNE
SPROCKET, REAR (NT:41)
25
(25)  64611-22A00-000
FLANGE
26
(26)  09103-10129-000
BOLT
27
(27)  08319-31107-000
ECROU M10
NUT
28
(28)  65100-35B51-000
RR TIRE AT22X11-9
TIRE, T/L REAR (AT22X11-9)
29
(29)  43130-75150-000
--> 43130-78030-000
VALVE ASSY, WHEEL RIM
30
(30)  96200-18A02-000
JAUGE
GAUGE ASSY, AIR PRESSUR
Référence Désignation Prix Unitaire TTC Qté
# 1

64110-41B10-000
6411041B10000

6411041B10000
REAR HUB
HUB, REAR
# 2

09119-10048-000
0911910048000

0911910048000
BOLT
# 3

09164-18004-000
0916418004000

0916418004000
WASHER 8.5X14X1.5
WASHER
# 4

09141-18008-000
0914118008000

0914118008000
NUT
# 5

04111-40408-000

04111-4040A-000
 0411140408000
PIN
PIN 12X10
# 6

65310-41B00-13L
6531041B0013L

6531041B0013L
REAR WHEEL RIM
RIM, REAR WHEEL (SILVER)
Non disponible
# 7

08322-21108-000

08322-01107-000
 0832221108000
RONDELLE 10MM
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD
# 8

08316-26107-000

08316-2010B-000
 0831626107000
NUT
NUT, SUSPENSION ARM
# 9

69211-22A00-000
6921122A00000

6921122A00000
REAR BRAKE DISK
DISC, REAR BRAKE
# 10

09106-08076-000
0910608076000

0910608076000
BOLT L:21
BOLT
# 11

64710-22A01-000
6471022A01000

6471022A01000
REAR AXLE
AXLE, REAR
Non disponible
# 12

64720-25C00-000
6472025C00000

6472025C00000
RR AXLE HOUSING
HOUSING, REAR AXLE
# 13

09103-12032-000

0910312032000
BOLT, 12X156
BOLT, HOUSING
Non disponible
# 14

09160-12012-000

09160-12082-000
 0916012012000
WASHER, 12.5X24X3.2
WASHER
# 15

08319-31128-000

08319-3112A-000
 0831931128000
NUT
# 16

08123-60087-000
0812360087000

0812360087000
BALL BEARING
BEARING
# 17

09283-50006-000
0928350006000

0928350006000
SEAL, DUST
DUST SEAL
# 18

64731-19A00-000
6473119A00000

6473119A00000
SPACER
RONDELLE
# 19

09164-38001-000
0916438001000

0916438001000
WASHER
# 20

64870-19A00-000
6487019A00000

6487019A00000
ECROU LTZ400 K3
NUT
# 21

61410-35B00-000
6141035B00000

6141035B00000
ADJUSTER COMP, CHAIN
TENDEUR DE CHAINE
# 22

09104-08006-000

09104-08034-000
 0910408006000
BOLT
BOLT (8X50)
# 23

08310-22088-000

08310-00087-000
 0831022088000
ECROU 8MM
NUT, ADJUSTER
# 24

64511-22A00-000
6451122A00000

6451122A00000
COURONNE
SPROCKET, REAR (NT:41)
# 25

64611-22A00-000
6461122A00000

6461122A00000
FLANGE
# 26

09103-10129-000
0910310129000

0910310129000
BOLT
# 27

08319-31107-000
0831931107000

0831931107000
ECROU M10
NUT
# 28

65100-35B51-000
6510035B51000

6510035B51000
RR TIRE AT22X11-9
TIRE, T/L REAR (AT22X11-9)
Non disponible
# 29

43130-75150-000
4313075150000

4313075150000
--> 43130-78030-000
VALVE ASSY, WHEEL RIM
Non disponible
# 30

96200-18A01-000

96200-18A02-000
 9620018A01000
JAUGE
GAUGE ASSY, AIR PRESSUR
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
