ENSEMBLE DE SELECTION DE VITESSES

COUPLE CONIQUE POUR SUZUKI OZARK 230 1987

FREIN ARRIERE

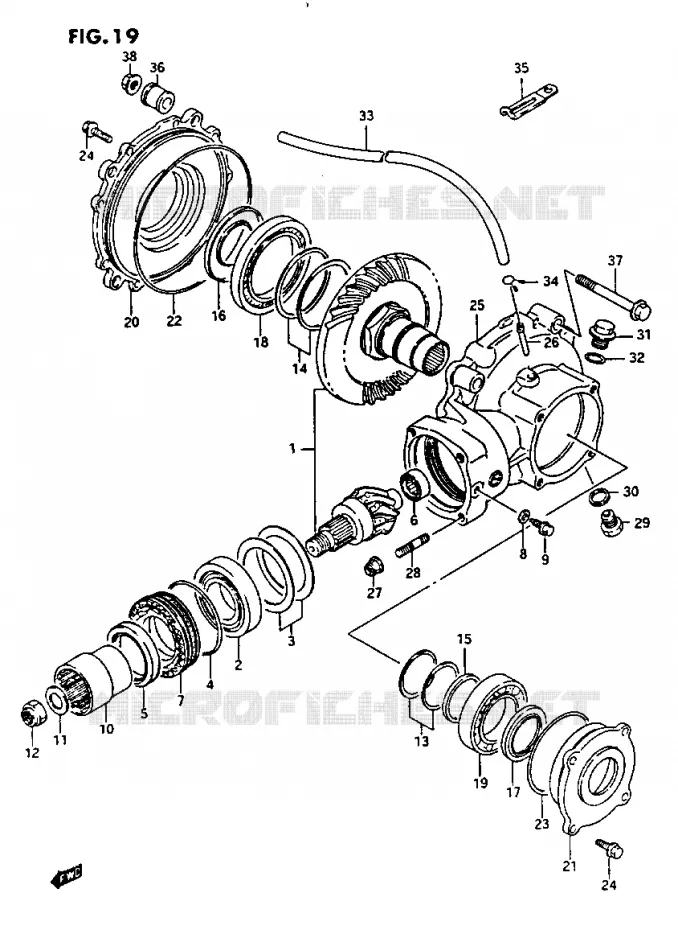

COUPLE CONIQUE pour Suzuki OZARK 230 1987
1
(1)  27300-18830-000
GEAR SET,FINAL BEVEL
2
(2)  09262-40005-000
B2 40X80X18 BEARING
3
(3)  27445-18B00-030
SHIM,FINAL DRIVE GEA (T:0.3)
(3)  27445-18B00-035
SHIM,FINAL DRIVE GEA (T:0.35)
(3)  27445-18B00-040
SHIM,FINAL DRIVE GEA (T:0.4)
(3)  27445-18B00-050
SHIM,FINAL DRIVE GEA (T:0.5)
(3)  27445-18B00-060
SHIM,FINAL DRIVE GEA (T:0.6)
4
(4)  09280-80001-000
O RING
O RING (D:2.4,ID:79.8)
5
(5)  09283-49001-000
SEAL, OIL (47.5X68X7)
6
(6)  09263-20062-000
ROULEMENT A AIGUILLE 20X34X18
RN 20X34X18 BRG 12X5
7
(7)  27312-18B00-000
STOPPER,FINAL DRIVE
8
(8)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
WASHER
9
(9)  27313-18A00-000
PIN 16X10
10
(10)  27172-18B00-000
COUPLING,FINAL DRIVE
11
(11)  09160-16029-000
RONDELLE 16X29X4
WASHER (16X29X4)
12
(12)  09159-16003-000
ECROU 16MM
NUT
13
(13)  27326-18A00-030
SHIM,T:0.3
(13)  27326-18A00-035
SHIM (T:0.35)
(13)  27326-18A00-040
SHIM (Y:0.4)
(13)  27326-18A00-050
SHIM (T:0.5)
(13)  27326-18A00-060
SHIM (T:0.6)
14
(14)  27327-34810-000
SHIM SET
SHIM BEARING (T:0.35)
15
(15)  09160-45004-000
WASHER (45X54X3)
16
(16)  09283-48011-000
OIL SEAL (48X88X7)
17
(17)  09283-42011-000
OIL SEAL 42X62X7
OIL SEAL
18
(18)  09262-70001-000
ROULEMENT A BILLE
BALL BEARING 70X110X13
19
(19)  08113-62090-000
ROULEMENT
20
(20)  27461-18B00-000
CASE,FINAL DRIVEN BE RH
21
(21)  27462-18B00-000
CASE,FINAL DRIVEN BE LH
22
(22)  09280-00020-000
O RING D:3.6 ID:176.8
23
(23)  09280-92001-000
09280-92001-000
O RING (D:234,ID:91.4)
24
(24)  01550-08257-000
VIS 8X25MM
.BOLT 8X25
25
(25)  27450-18B00-000
CASE COMP.FINAL GEAR
26
(26)  09364-08003-000
UNION
27
(27)  08319-31087-000
ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT
28
(28)  01421-0820B-000
BOLT, STUD
29
(29)  09247-14036-000
.PLUG, OIL DRAIN
30
(30)  09168-14004-000
BAGUE DE JOINT 14.1X18X1.5MM
WASHER
31
(31)  09247-18001-000
BOUCHON DE VIDANGE
PLUG OIL GALLERY
32
(32)  09280-18004-000
JOINT TORIQUE D: 2.4, ID: 17.8
SEAL NUT O RING (D:2.4,ID:17.8)
33
(33)  09352-70104-00B
HOSE,7X10.2X2000
HOSE,7X10,2X2000 (7X10.2X1280)
34
(34)  09401-10402-000
CLIP
FUEL HOSE CLIP
35
(35)  09404-08420-000
COURROIE
CLAMP, STOP LAMP CABLE
36
(36)  27481-18B00-000
SPACER,FINAL MOUNTIN
37
(37)  01517-12905-000
BOLT
38
(38)  08319-3112B-000
NUT
NUT 12MM
Référence Désignation Prix Unitaire TTC Qté
# 1

27300-18830-000
2730018830000

2730018830000
GEAR SET, FINAL BEVEL
Non disponible
# 2

09262-40005-000
0926240005000

0926240005000
B2 40X80X18 BEARING
Non disponible
# 3

27445-18B00-030
2744518B00030

2744518B00030
SHIM, FINAL DRIVE GEA (T:0.3)
Non disponible
# 3

27445-18B00-035
2744518B00035

2744518B00035
SHIM, FINAL DRIVE GEA (T:0.35)
Non disponible
# 3

27445-18B00-040
2744518B00040

2744518B00040
SHIM, FINAL DRIVE GEA (T:0.4)
Non disponible
# 3

27445-18B00-050
2744518B00050

2744518B00050
SHIM, FINAL DRIVE GEA (T:0.5)
Non disponible
# 3

27445-18B00-060
2744518B00060

2744518B00060
SHIM, FINAL DRIVE GEA (T:0.6)
Non disponible
# 4

09280-80001-000
0928080001000

0928080001000
O RING
O RING (D:2.4, ID:79.8)
# 5

09283-49001-000
0928349001000

0928349001000
SEAL, OIL (47.5X68X7)
Non disponible
# 6

09263-20062-000
0926320062000

0926320062000
ROULEMENT A AIGUILLE 20X34X18
RN 20X34X18 BRG 12X5
# 7

27312-18B00-000
2731218B00000

2731218B00000
STOPPER, FINAL DRIVE
Non disponible
# 8

09168-06023-000
0916806023000

0916806023000
BAGUE DE JOINT 5.8X13X1.2
WASHER
# 9

27313-18A00-000
2731318A00000

2731318A00000
PIN 16X10
Non disponible
# 10

27172-18B00-000
2717218B00000

2717218B00000
COUPLING, FINAL DRIVE
Non disponible
# 11

09160-16029-000
0916016029000

0916016029000
RONDELLE 16X29X4
WASHER (16X29X4)
# 12

09159-16003-000
0915916003000

0915916003000
ECROU 16MM
NUT
# 13

27326-18A00-030
2732618A00030

2732618A00030
SHIM, T:0.3
Non disponible
# 13

27326-18A00-035
2732618A00035

2732618A00035
SHIM (T:0.35)
Non disponible
# 13

27326-18A00-040
2732618A00040

2732618A00040
SHIM (Y:0.4)
Non disponible
# 13

27326-18A00-050
2732618A00050

2732618A00050
SHIM (T:0.5)
Non disponible
# 13

27326-18A00-060
2732618A00060

2732618A00060
SHIM (T:0.6)
Non disponible
# 14

27327-34210-000

27327-34810-000
 2732734210000
SHIM SET
SHIM BEARING (T:0.35)
# 15

09160-45004-000
0916045004000

0916045004000
WASHER (45X54X3)
Non disponible
# 16

09283-48011-000
0928348011000

0928348011000
OIL SEAL (48X88X7)
# 17

09283-42013-000

09283-42011-000
 0928342013000
OIL SEAL 42X62X7
OIL SEAL
# 18

09262-70001-000
0926270001000

0926270001000
ROULEMENT A BILLE
BALL BEARING 70X110X13
# 19

08113-62090-000
0811362090000

0811362090000
ROULEMENT
Non disponible
# 20

27461-18B00-000
2746118B00000

2746118B00000
CASE, FINAL DRIVEN BE RH
Non disponible
# 21

27462-18B00-000
2746218B00000

2746218B00000
CASE, FINAL DRIVEN BE LH
Non disponible
# 22

09280-00020-000
0928000020000

0928000020000
O RING D:3.6 ID:176.8
Non disponible
# 23

09280-92001-000
0928092001000

0928092001000
09280-92001-000
O RING (D:234, ID:91.4)
Non disponible
# 24

01517-08258-000

01550-08257-000
 0151708258000
VIS 8X25MM
.BOLT 8X25
# 25

27450-18B00-000
2745018B00000

2745018B00000
CASE COMP.FINAL GEAR
Non disponible
# 26

09364-08003-000
0936408003000

0936408003000
UNION
# 27

08319-31087-000
0831931087000

0831931087000
ECROU 8MM CHROMEE, AUTOBLOCANTE
NUT
# 28

01421-08206-000

01421-0820B-000
 0142108206000
BOLT, STUD
# 29

09247-14019-000

09247-14036-000
 0924714019000
.PLUG, OIL DRAIN
# 30

09168-14004-000
0916814004000

0916814004000
BAGUE DE JOINT 14.1X18X1.5MM
WASHER
# 31

09247-18001-000
0924718001000

0924718001000
BOUCHON DE VIDANGE
PLUG OIL GALLERY
# 32

09280-18004-000
0928018004000

0928018004000
JOINT TORIQUE D: 2.4, ID: 17.8
SEAL NUT O RING (D:2.4, ID:17.8)
# 33

09352-70103-00B

09352-70104-00B
 093527010300B
HOSE, 7X10.2X2000
HOSE, 7X10, 2X2000 (7X10.2X1280)
# 34

09401-10402-000
0940110402000

0940110402000
CLIP
FUEL HOSE CLIP
# 35

09404-08402-000

09404-08420-000
 0940408402000
COURROIE
CLAMP, STOP LAMP CABLE
# 36

27481-18B00-000
2748118B00000

2748118B00000
SPACER, FINAL MOUNTIN
Non disponible
# 37

01517-12905-000
0151712905000

0151712905000
BOLT
Non disponible
# 38

08319-31125-000

08319-3112B-000
 0831931125000
NUT
NUT 12MM
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !

Pièces d'origine pour Suzuki 230 OZARK 1987
