COUVRE CULASSE

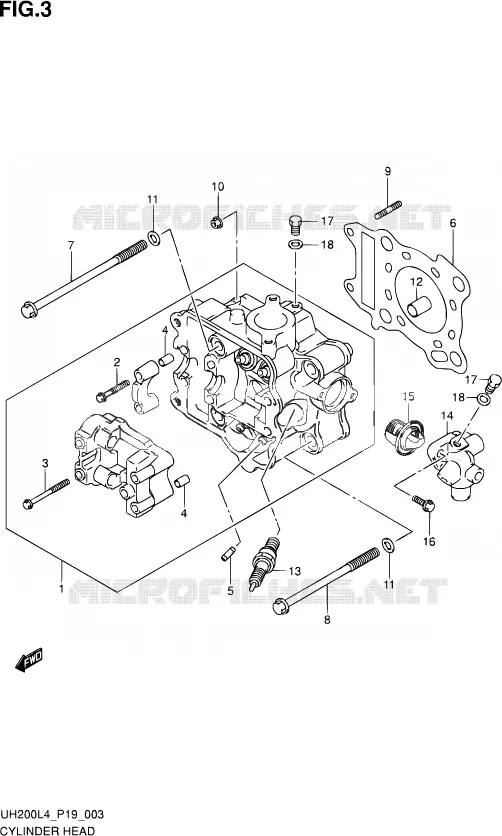

CULASSE POUR SUZUKI BURGMAN 200 2014

CYLINDRE

(1) 11100-03HA0-000

HEAD ASSY, CYLINDER

(2) 09103-06026-000

VIS 6X39MM
.BOLT (6X39)

(3) 09103-06064-000

VIS M6X60
.BOLT (6X60)

(4) 09206-08001-000

DOUILLE 6.2X8X11
.PIN (8X11)

(5) 11115-14D71-000

GUIDE,VALVE
GUIDE, VALVE (OS:0.3)

(6) 11141-03H00-000

GASKET, CYLINDER HEAD

(7) 09103-10276-000

VIS 10X175MM
BOLT (10X175)

(8) 09103-10451-000

BOLT (L:145)

(9) 01421-06257-000

BOLT,STUD
STUD BOLT

(10) 08316-1006A-000

NUT. RECT BRKT
NUT

(11) 09160-10082-000

RONDELLE 10.5X19X1.0
WASHER (10.5X19X2)

(12) 04211-13189-000

DOUILLE 10.4X13X18
PIN

(13) 09482-00415-000

--> 09482-00414
SPARK PLUG (DENSO, U22ETR)

(13) 09482-00410-000

BOUGIE CR9EK
SPARK PLUG (NGK, CR9EK)

(13) 09482-00412-000

BOUGIE CR8EK
SPARK PLUG (NGK, CR8EK)

(13) 09482-00414-000

SPARK PLUG (NGK, CR7EK)

(14) 17661-14G00-000

BOITIER
COVER, THERMOSTAT

(15) 17670-08D41-000

THERMOSTAT,WATER UH125&200/L6
THERMOSTAT, WATER

(16) 01547-0620A-000

BOLT

(17) 17568-50F00-000

VIS DE FERMETURE
BOLT, THERMOSTAT COVER

(18) 09168-06026-000

BAGUE DE JOINT 6.4X11.5X0.8
GASKET (6.4X11.5X0.8)

	Référence	Désignation	Qté
# 1	11100-03HA0-000 1110003HA0000 1110003HA0000	HEAD ASSY, CYLINDER	Non disponible	0,00 €
# 2	09103-06026-000 0910306026000 0910306026000	VIS 6X39MM .BOLT (6X39)	1,89 €
# 3	09103-06064-000 0910306064000 0910306064000	VIS M6X60 .BOLT (6X60)	2,31 €
# 4	09206-08001-000 0920608001000 0920608001000	DOUILLE 6.2X8X11 .PIN (8X11)	2,26 €
# 5	11115-14D71-000 1111514D71000 1111514D71000	GUIDE, VALVE GUIDE, VALVE (OS:0.3)	25,52 €
# 6	11141-03H00-000 1114103H00000 1114103H00000	GASKET, CYLINDER HEAD	21,50 €
# 7	09103-10276-000 0910310276000 0910310276000	VIS 10X175MM BOLT (10X175)	13,35 €
# 8	09103-10451-000 0910310451000 0910310451000	BOLT (L:145)	15,44 €
# 9	01421-0625A-000 01421-06257-000 014210625A000	BOLT, STUD STUD BOLT	3,35 €
# 10	08316-1006A-000 083161006A000 083161006A000	NUT. RECT BRKT NUT	2,86 €
# 11	09160-10082-000 0916010082000 0916010082000	RONDELLE 10.5X19X1.0 WASHER (10.5X19X2)	2,13 €
# 12	04211-13189-000 0421113189000 0421113189000	DOUILLE 10.4X13X18 PIN	2,71 €
# 13	09482-00410-000 0948200410000 0948200410000	BOUGIE CR9EK SPARK PLUG (NGK, CR9EK)	13,49 €
# 13	09482-00412-000 0948200412000 0948200412000	BOUGIE CR8EK SPARK PLUG (NGK, CR8EK)	13,49 €
# 13	09482-00415-000 0948200415000 0948200415000	--> 09482-00414 SPARK PLUG (DENSO, U22ETR)	13,59 €
# 13	09482-00414-000 0948200414000 0948200414000	SPARK PLUG (NGK, CR7EK)	Non disponible	0,00 €
# 14	17661-14G00-000 1766114G00000 1766114G00000	BOITIER COVER, THERMOSTAT	35,74 €
# 15	17670-08D30-000 17670-08D41-000 1767008D30000	THERMOSTAT, WATER UH125&200/L6 THERMOSTAT, WATER	46,94 €
# 16	01547-0620A-000 015470620A000 015470620A000	BOLT	2,29 €
# 17	17568-50F00-000 1756850F00000 1756850F00000	VIS DE FERMETURE BOLT, THERMOSTAT COVER	6,77 €
# 18	09168-06026-000 0916806026000 0916806026000	BAGUE DE JOINT 6.4X11.5X0.8 GASKET (6.4X11.5X0.8)	4,04 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE de votre Suzuki BURGMAN 200 de BURGMAN. Nous restons à votre disposition pour toute question.
