Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

FAISCEAU ELECTRIQUE (DR200SEL3 E06)

FAISCEAU ELECTRIQUE (DR200SEL3 E24) POUR SUZUKI DR 200 2013

COMMODOS

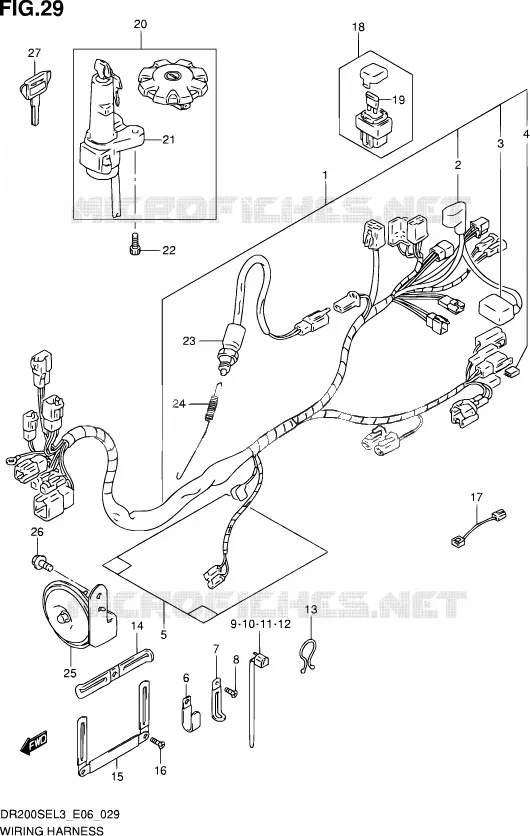

FAISCEAU ELECTRIQUE (DR200SEL3 E24) pour Suzuki DR 200 2013
1
(1)  36610-42AE0-000
HARNESS, WIRING
2
(2)  31861-10D00-000
CAPUCHON PROT.,RELAIS DEMARR.
.CAP, STARTER RELAY
3
(3)  33624-10D00-000
CAP,BATTERY DLUS
.CAP, BATTERY PLUS
4
(4)  36611-38A10-000
.DIODE
5
(5)  36618-15D21-000
COVER,WIRING HARNESS
COVER, WIRE HARNESS
6
(6)  09403-17303-000
CLAMP
7
(7)  09404-06039-000
CLAMP
CLAMP (L:45)
8
(8)  03541-0412B-000
SCREW. RH
SCREW
9
(9)  09407-14403-000
GUIDE DE CABLE L=125
CLAMP (L:95)
10
(10)  09407-14403-000
GUIDE DE CABLE L=125
CLAMP (L:125)
11
(11)  09407-18402-000
GUIDE DE CABLE L:185
CLAMP (L:165)
12
(12)  09407-25401-000
GUIDE DE CABLE L=235
CLAMP (L:235)
13
(13)  09408-00012-000
SUPPORT DE CABLE D: 11.5
CLIP (ID:11.5)
14
(14)  36651-05301-000
COLLIER
CLAMP, STARTER MOTOR LEAD
15
(15)  36651-15D00-000
CLAMP, WIRING HARNESS
16
(16)  03541-0410B-000
SCREW
17
(17)  36851-42A00-000
WIRE, SIDE STAND RELAY SHORT
18
(18)  36740-24B01-000
FUSIBLE COMPLET
FUSE ASSY
19
(19)  09481-20101-000
FUSIBLE 20A
.FUSE (20A)
20
(20)  37100-42830-000
LOCK SET
21
(21)  37100-42A01-000
LOCK ASSY,STEERING
.SWITCH ASSY, IGNITION
22
(22)  07130-0616B-000
BOLT
23
(23)  37740-45D00-000
SWITCH ASSY STOP LAM
SWITCH ASSY, STOP LAMP
24
(24)  09443-06019-000
RESSORT
SPRING
25
(25)  38500-44B00-000
HORN
HORN ASSY
26
(26)  01550-0612A-000
BOLT
27
(27)  37146-03A00-000
CLEF DE CONTACT BRUTE TYP C
KEY, BLANK
(27)  37146-03A10-000
CLEF DE CONTACT BRUTE TYP D
KEY, BLANK
(27)  37146-03A20-000
CLEF DE CONTACT BRUTE TYP E
KEY, BLANK
(27)  37146-03A30-000
CLEF DE CONTACT BRUTE TYP F
KEY, BLANK
Référence Désignation Prix Unitaire TTC Qté
# 1

36610-42AE0-000
3661042AE0000

3661042AE0000
HARNESS, WIRING
Non disponible
# 2

31861-10D00-000
3186110D00000

3186110D00000
CAPUCHON PROT., RELAIS DEMARR.
.CAP, STARTER RELAY
# 3

33624-10D00-000
3362410D00000

3362410D00000
CAP, BATTERY DLUS
.CAP, BATTERY PLUS
# 4

36611-38A00-000

36611-38A10-000
 3661138A00000
.DIODE
# 5

36618-15D20-000

36618-15D21-000
 3661815D20000
COVER, WIRING HARNESS
COVER, WIRE HARNESS
# 6

09403-17303-000
0940317303000

0940317303000
CLAMP
# 7

09404-06429-000

09404-06039-000
 0940406429000
CLAMP
CLAMP (L:45)
# 8

03541-0412B-000
035410412B000

035410412B000
SCREW. RH
SCREW
# 9

09407-11401-000

09407-14403-000
 0940711401000
GUIDE DE CABLE L=125
CLAMP (L:95)
# 10

09407-14403-000
0940714403000

0940714403000
GUIDE DE CABLE L=125
CLAMP (L:125)
# 11

09407-18402-000
0940718402000

0940718402000
GUIDE DE CABLE L:185
CLAMP (L:165)
# 12

09407-25401-000
0940725401000

0940725401000
GUIDE DE CABLE L=235
CLAMP (L:235)
# 13

09408-00012-000
0940800012000

0940800012000
SUPPORT DE CABLE D: 11.5
CLIP (ID:11.5)
# 14

36651-05301-000
3665105301000

3665105301000
COLLIER
CLAMP, STARTER MOTOR LEAD
# 15

36651-15D00-000
3665115D00000

3665115D00000
CLAMP, WIRING HARNESS
Non disponible
# 16

03541-0410B-000
035410410B000

035410410B000
SCREW
# 17

36851-42A00-000
3685142A00000

3685142A00000
WIRE, SIDE STAND RELAY SHORT
Non disponible
# 18

36740-24B01-000
3674024B01000

3674024B01000
FUSIBLE COMPLET
FUSE ASSY
# 19

09481-20101-000
0948120101000

0948120101000
FUSIBLE 20A
.FUSE (20A)
# 20

37100-42830-000
3710042830000

3710042830000
LOCK SET
Non disponible
# 21

37100-42A01-000
3710042A01000

3710042A01000
LOCK ASSY, STEERING
.SWITCH ASSY, IGNITION
# 22

07130-0616B-000
071300616B000

071300616B000
BOLT
# 23

37740-45D00-000
3774045D00000

3774045D00000
SWITCH ASSY STOP LAM
SWITCH ASSY, STOP LAMP
# 24

09443-06019-000
0944306019000

0944306019000
RESSORT
SPRING
# 25

38500-44B00-000
3850044B00000

3850044B00000
HORN
HORN ASSY
# 26

01550-0612A-000
015500612A000

015500612A000
BOLT
# 27

37146-03A00-000
3714603A00000

3714603A00000
CLEF DE CONTACT BRUTE TYP C
KEY, BLANK
# 27

37146-03A10-000
3714603A10000

3714603A10000
CLEF DE CONTACT BRUTE TYP D
KEY, BLANK
# 27

37146-03A20-000
3714603A20000

3714603A20000
CLEF DE CONTACT BRUTE TYP E
KEY, BLANK
# 27

37146-03A30-000
3714603A30000

3714603A30000
CLEF DE CONTACT BRUTE TYP F
KEY, BLANK
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE (DR200SEL3 E24) de votre Suzuki de DR. Nous restons à votre disposition pour toute question.

Pièces d'origine pour Suzuki 200 DR 2013

CARENAGES/CADRE PARTIE ELECTRIQUE MOTEUR/TRANSMISSION SUSPENSION / ROUES / FREINS SUSPENSIONS/FREINAGE/ROUES OPTIONS

Suzuki 200 DR 2013

200 DR 2013 DR200SE L3 (E24)
200 DR 2013 DR200SE L3 (E24)

Suzuki DR

Cylindrée: 200 cc
Année: 2013
Code modèle DR200SE L3 (E24)
Drapeau AUSTRALIA
Australia
