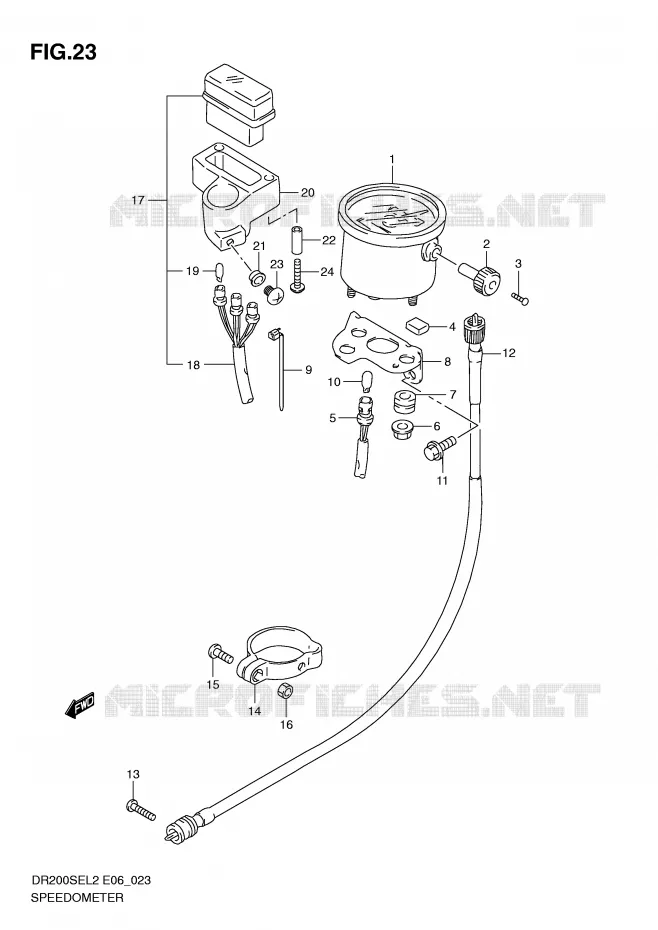

Vue éclatée

PARTIE ELECTRIQUE

COMPTEUR POUR SUZUKI DR 200 2012

PHARE

(1) 34120-42A93-000

SPEEDOMETER

(2) 34124-44B30-000

BOUTON COMPTEUR JOURNALIER
BOUTON

(3) 34184-12D00-000

VIS, BOUTON COMPTEUR JOURNAL.
SCREW, TRIP KNOB

(4) 34161-03D00-000

CUSHION

(5) 34170-15D21-000

SOCKET
FAISCEAU

(6) 09159-06076-000

ECROU 6MM
NUT

(7) 34189-30921-000

CAOUTCHOUC AMORTI
CUSHION

(8) 34950-03D00-000

BOITIER

(9) 09404-10417-000

CLAMP,L:97
COLLIER

(10) 09471-12108-000

BULB,12V1.7W
BULB (12V1.7W,T6.5)

(11) 01550-0612B-000

BOLT

(12) 34910-44A30-000

CABLE ASSY, SPEEDOMETER

(13) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(14) 34938-01A00-000

GUIDE DE CABLE
CLIP

(15) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(16) 08310-0005B-000

NUT

(17) 36380-42A00-000

BOX ASSY, PILOT LAMP

(18) 36394-32E00-000

SOCKET. PILOT BOX
DOUILLE

(19) 09471-12108-000

BULB,12V1.7W
BULB (BULB,13.5V,2W)

(20) 36382-08D01-000

HOLDER, PILOT BOX

(21) 09169-05024-000

WASHER

(22) 09180-04024-000

DOUILLE 4.5X6.5X25
SPACER (4.5X6.5X25)

(23) 02142-0510B-000

SCREW

(24) 03511-1435B-000

SCREW

	Référence	Désignation	Qté
# 1	34120-42A93-000 3412042A93000 3412042A93000	SPEEDOMETER	Non disponible	0,00 €
# 2	34124-44B30-000 3412444B30000 3412444B30000	BOUTON COMPTEUR JOURNALIER BOUTON	8,39 €
# 3	34184-12D00-000 3418412D00000 3418412D00000	VIS, BOUTON COMPTEUR JOURNAL. SCREW, TRIP KNOB	3,19 €
# 4	34161-03D00-000 3416103D00000 3416103D00000	CUSHION	Non disponible	0,00 €
# 5	34170-15D21-000 3417015D21000 3417015D21000	SOCKET FAISCEAU	Non disponible	0,00 €
# 6	09159-06076-000 0915906076000 0915906076000	ECROU 6MM NUT	3,42 €
# 7	34189-30921-000 3418930921000 3418930921000	CAOUTCHOUC AMORTI CUSHION	4,41 €
# 8	34950-03D00-000 3495003D00000 3495003D00000	BOITIER	Non disponible	0,00 €
# 9	09404-10417-000 0940410417000 0940410417000	CLAMP, L:97 COLLIER	2,93 €
# 10	09471-12108-000 09471-12108-000 0947112108000	BULB, 12V1.7W BULB (12V1.7W, T6.5)	4,37 €
# 11	01550-0612B-000 015500612B000 015500612B000	BOLT	3,15 €
# 12	34910-44A30-000 3491044A30000 3491044A30000	CABLE ASSY, SPEEDOMETER	Non disponible	0,00 €
# 13	02112-0516B-000 021120516B000 021120516B000	SCREW. TRUNK BOX SCREW	2,06 €
# 14	34938-01A00-000 3493801A00000 3493801A00000	GUIDE DE CABLE CLIP	8,27 €
# 15	02112-0516B-000 021120516B000 021120516B000	SCREW. TRUNK BOX SCREW	2,06 €
# 16	08310-0005B-000 083100005B000 083100005B000	NUT	3,13 €
# 17	36380-42A00-000 3638042A00000 3638042A00000	BOX ASSY, PILOT LAMP	Non disponible	0,00 €
# 18	36394-32E00-000 3639432E00000 3639432E00000	SOCKET. PILOT BOX DOUILLE	31,79 €
# 19	09471-12118-000 09471-12108-000 0947112118000	BULB, 12V1.7W BULB (BULB, 13.5V, 2W)	4,37 €
# 20	36382-08D01-000 3638208D01000 3638208D01000	HOLDER, PILOT BOX	Non disponible	0,00 €
# 21	09169-05024-000 0916905024000 0916905024000	WASHER	2,66 €
# 22	09180-04024-000 0918004024000 0918004024000	DOUILLE 4.5X6.5X25 SPACER (4.5X6.5X25)	4,13 €
# 23	02142-0510B-000 021420510B000 021420510B000	SCREW	2,31 €
# 24	03511-1435B-000 035111435B000 035111435B000	SCREW	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
