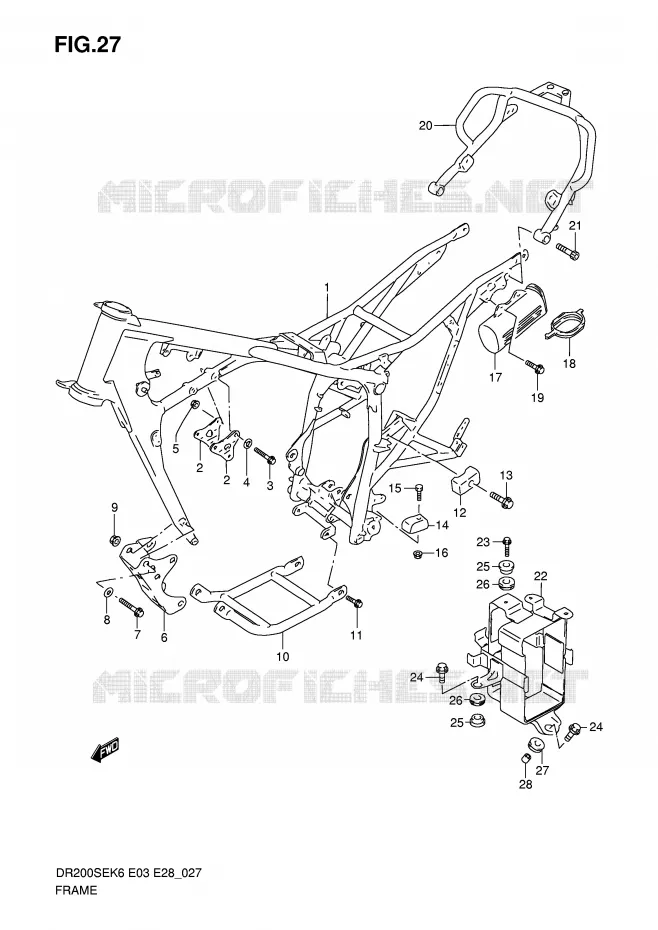

Vue éclatée

CADRE POUR SUZUKI DR 200 2007

REPOSE PIED

(1) 41100-44AD1-YU8

CADRE

(1) 41100-44AL0-YPT

CADRE

(1) 41100-44AL0-YU8

CADRE

(1) 41100-44AP0-YPT

CADRE

(1) 41100-44AP0-YU8

CADRE

(2) 41991-42A00-291

PLATE, MOUNT UPPER (BLACK)

(2) 41991-42A00-291

PLATE, MOUNT UPPER (BLACK)

(3) 09103-08332-000

BOLT
BOLT (8X53)

(4) 08321-0108B-000

WASHER,LOCK
LOCK WASHER

(5) 08319-3108B-000

NUT

(5) 08319-3108B-000

NUT

(6) 41992-44AA1-YPT

PLATE, MOUNT LOWER (GRAY)

(6) 41992-44AA1-YU8

PLATE, MOUNT LOWER (GRAY)

(7) 09103-08328-000

BOLT,M8X65
BOLT,8X65

(7) 09103-08518-000

BOLT,8X65

(8) 08321-0108B-000

WASHER,LOCK
LOCK WASHER

(9) 08319-3108B-000

NUT

(10) 42510-44AA0-YPT

PROTECTOR, ENGINE (GRAY)

(10) 42510-44AA0-YU8

PROTECTOR, ENGINE (GRAY)

(11) 01551-1016B-000

BOLT

(12) 43911-44A00-000

GUIDE,CH CONTROL,UPPER
GUIDE, CHAIN UPPER

(13) 01580-0635B-000

BOLT. UPPER
BOLT

(14) 43912-42AA0-000

GUIDE, CHAIN LOWER

(15) 09128-06006-000

VIS 6MM
BOLT, STARTING MOTOR (6X20)

(16) 08319-3106B-000

NUT

(17) 41551-38201-000

HOLDER, TOOL

(18) 41552-37210-000

COUVERCLE DE BOITE D'OUTILS
CACHE

(19) 09116-06165-000

BOLT

(19) 09116-06211-000

BOLT

(20) 43980-44AB2-YPT

GRIP, REAR (GRAY)

(20) 43980-44AB2-YU8

GRIP, REAR (GRAY)

(21) 09106-08105-000

VIS 8MM
BOLT 8X30

(22) 41540-44AA0-000

HOLDER, BATTERY

(23) 01550-0620B-000

BOLT
BOLT, UPPER

(24) 01500-06257-000

VIS 6X25MM
BOLT, LOWER

(24) 01500-06257-000

VIS 6X25MM
BOLT, LOWER

(24) 01500-06257-000

VIS 6X25MM
BOLT, LOWER
VIS 6X25MM

(24) 01500-06257-000

VIS 6X25MM
BOLT, LOWER
VIS 6X25MM

(24) 09116-06131-000

BOLT,6X25,W/PL-WASHER
BOLT, LOWER

(24) 09116-06131-000

BOLT,6X25,W/PL-WASHER
BOLT, LOWER

(25) 09169-06065-000

WASHER,RESONATOR
RONDELLE

(25) 09169-06065-000

WASHER,RESONATOR
RONDELLE

(26) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(26) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION

(26) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)

(26) 09320-08510-000

CUSHION(8.5X20X8)
CUSHION
CUSHION(8.5X20X8)

(27) 09320-10501-000

CUSHION
CAOUTCHOUC

(28) 09180-06285-000

SPACER,6.5X10X9
SPACER, LOWER LH

	Référence	Désignation	Qté
# 1	41100-44AD1-YU8 4110044AD1YU8 4110044AD1YU8	CADRE	Non disponible	0,00 €
# 1	41100-44AL0-YPT 4110044AL0YPT 4110044AL0YPT	CADRE	Non disponible	0,00 €
# 1	41100-44AL0-YU8 4110044AL0YU8 4110044AL0YU8	CADRE	Non disponible	0,00 €
# 1	41100-44AP0-YPT 4110044AP0YPT 4110044AP0YPT	CADRE	Non disponible	0,00 €
# 1	41100-44AP0-YU8 4110044AP0YU8 4110044AP0YU8	CADRE	Non disponible	0,00 €
# 2	41991-42A00-291 4199142A00291 4199142A00291	PLATE, MOUNT UPPER (BLACK)	Non disponible	0,00 €
# 3	09103-08332-000 0910308332000 0910308332000	BOLT BOLT (8X53)	3,93 €
# 4	08321-0108B-000 083210108B000 083210108B000	WASHER, LOCK LOCK WASHER	3,13 €
# 5	08319-3108B-000 083193108B000 083193108B000	NUT	3,13 €
# 6	41992-44AA1-YPT 4199244AA1YPT 4199244AA1YPT	PLATE, MOUNT LOWER (GRAY)	Non disponible	0,00 €
# 6	41992-44AA1-YU8 4199244AA1YU8 4199244AA1YU8	PLATE, MOUNT LOWER (GRAY)	Non disponible	0,00 €
# 7	09103-08328-000 0910308328000 0910308328000	BOLT, M8X65 BOLT, 8X65	5,83 €
# 7	09103-08518-000 0910308518000 0910308518000	BOLT, 8X65	Non disponible	0,00 €
# 8	08321-0108B-000 083210108B000 083210108B000	WASHER, LOCK LOCK WASHER	3,13 €
# 9	08319-3108B-000 083193108B000 083193108B000	NUT	3,13 €
# 10	42510-44AA0-YPT 4251044AA0YPT 4251044AA0YPT	PROTECTOR, ENGINE (GRAY)	Non disponible	0,00 €
# 10	42510-44AA0-YU8 4251044AA0YU8 4251044AA0YU8	PROTECTOR, ENGINE (GRAY)	Non disponible	0,00 €
# 11	01551-1016B-000 015511016B000 015511016B000	BOLT	Non disponible	0,00 €
# 12	43911-44A00-000 4391144A00000 4391144A00000	GUIDE, CH CONTROL, UPPER GUIDE, CHAIN UPPER	14,41 €
# 13	01580-0635B-000 015800635B000 015800635B000	BOLT. UPPER BOLT	3,26 €
# 14	43912-42AA0-000 4391242AA0000 4391242AA0000	GUIDE, CHAIN LOWER	Non disponible	0,00 €
# 15	09128-06006-000 0912806006000 0912806006000	VIS 6MM BOLT, STARTING MOTOR (6X20)	1,89 €
# 16	08319-3106B-000 083193106B000 083193106B000	NUT	2,80 €
# 17	41551-38201-000 4155138201000 4155138201000	HOLDER, TOOL	19,86 €
# 18	41552-37210-000 4155237210000 4155237210000	COUVERCLE DE BOITE D'OUTILS CACHE	6,85 €
# 19	09116-06165-000 0911606165000 0911606165000	BOLT	3,42 €
# 19	09116-06211-000 0911606211000 0911606211000	BOLT	Non disponible	0,00 €
# 20	43980-44AB2-YPT 4398044AB2YPT 4398044AB2YPT	GRIP, REAR (GRAY)	Non disponible	0,00 €
# 20	43980-44AB2-YU8 4398044AB2YU8 4398044AB2YU8	GRIP, REAR (GRAY)	Non disponible	0,00 €
# 21	09106-08105-000 0910608105000 0910608105000	VIS 8MM BOLT 8X30	2,93 €
# 22	41540-44AA0-000 4154044AA0000 4154044AA0000	HOLDER, BATTERY	Non disponible	0,00 €
# 23	01550-0620B-000 015500620B000 015500620B000	BOLT BOLT, UPPER	3,15 €
# 24	09116-06047-000 01500-06257-000 0911606047000	VIS 6X25MM BOLT, LOWER	2,62 €
# 24	09116-06131-000 0911606131000 0911606131000	BOLT, 6X25, W/PL-WASHER BOLT, LOWER	2,40 €
# 25	09169-06065-000 0916906065000 0916906065000	WASHER, RESONATOR RONDELLE	3,68 €
# 26	09320-08021-000 09320-08510-000 0932008021000	CUSHION(8.5X20X8) CUSHION	3,15 €
# 27	09320-10501-000 0932010501000 0932010501000	CUSHION CAOUTCHOUC	5,61 €
# 28	09180-06285-000 0918006285000 0918006285000	SPACER, 6.5X10X9 SPACER, LOWER LH	2,86 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
