DISTRIBUTION

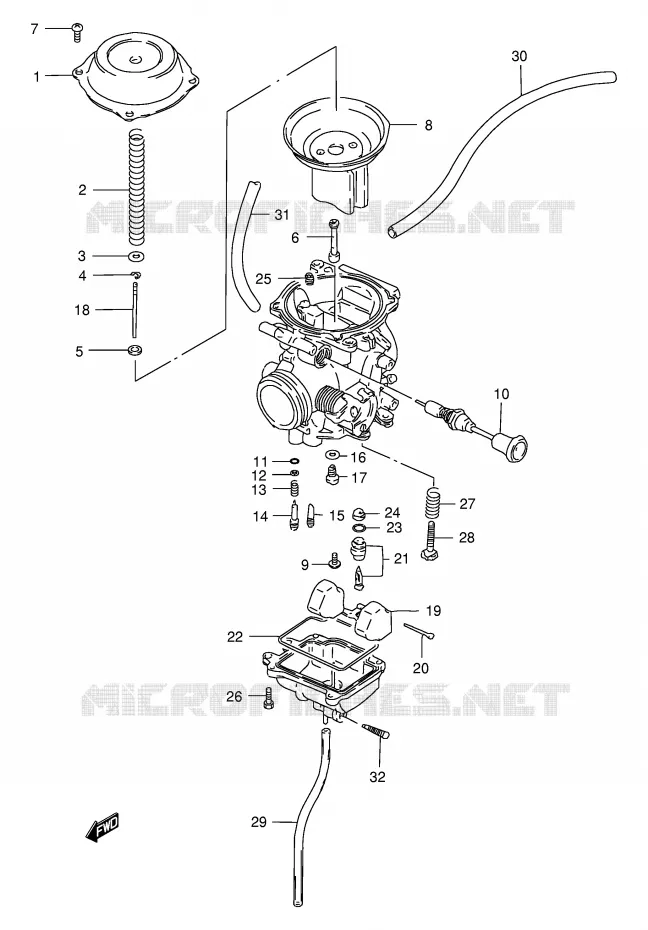

CARBURATEUR POUR SUZUKI DR 200 1997

FILTRE A AIR

(1) 13502-42A00-000

COVER DIAPHRAGM
COUVRE CULASSE

(2) 13417-42A00-000

RESSORT
SPRING

(3) 13382-42A00-000

ANNEAU
RING

(4) 13394-10010-000

CLIPS D'AIGUILLE
AGRAFE

(5) 13387-47010-000

BAGUE
RING

(6) 09494-00514-000

JET,NEEDLE(P-5)

(7) 02112-0408B-000

SCREW

(8) 13500-42A00-000

DIAPHRAGME
DIAPHRAGM ASSY

(9) 13602-43410-000

VIS
SCREW

(10) 13411-42A20-000

SOUPAPE DE CHOKE COMPL. DR750S
STARTER

(11) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(12) 13291-29900-000

RONDELLE
WASHER

(13) 13268-47070-000

RESSORT
SPRING

(14) 13279-47070-000

VIS D'AIR
SCREW, PILOT (2.1/2)

(15) 09492-35008-000

GICLEUR RALENTI GR.35 TYP 9
JET,PILOT(35)

(15) 09492-40014-000

GICLEUR RALENTI GR.40 TYP 9
JET,PILOT(40)

(16) 13382-03110-000

WASHER,NEEDLE JET
..WASHER

(17) 09491-25010-000

GICLEUR PRINCIPALE 3 125
JET,MAIN(125)

(17) 09491-24013-000

GICLEUR PRINCIPALE 3 122.5
JET,MAIN(122.5)

(18) 13383-42A00-000

AIGUILLE DE GICLEUR (5D26)
NEEDLE, JET (5D26-2)

(19) 13250-42A00-000

FLOTTEUR

(20) 13254-92311-000

AXE DE FLOTTEUR
PIN, FLOAT

(21) 13370-44500-000

POINTEAU DU FLOTTEUR CPL.(2.0)
POINTEAU

(22) 13251-42A00-000

JOINT TORIQUE
JOINT

(23) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(24) 13376-19F00-000

FILTER
FILTRE

(25) 09493-27001-000

GICLEUR D'AIR 135
JET,AIR(135)

(26) 02112-0412A-000

SCREW
VIS

(27) 13268-37420-000

RESSORT
SPRING

(28) 13267-25D00-000

VIS
BOLT

(29) 13684-40A00-000

TUYAU A ESSENCE
HOSE (3X5X650)

(30) 09352-50005-600

HOSE (5X8.2X600)
HOSE (5X8X600)

(31) 09355-45001-600

HOSE (4.5X8.5X600)

(32) 13247-02340-000

PLUG,DRAIN
SCREW, DRAIN

99x

(99x) 13200-42AB1-000

CARBURETOR ASSY

(99x) 13200-42AD0-000

CARBURETOR ASSY

	Référence	Désignation	Qté
# 1	13502-42A00-000 1350242A00000 1350242A00000	COVER DIAPHRAGM COUVRE CULASSE	24,18 €
# 2	13417-42A00-000 1341742A00000 1341742A00000	RESSORT SPRING	7,45 €
# 3	13382-42A00-000 1338242A00000 1338242A00000	ANNEAU RING	6,74 €
# 4	13394-10010-000 1339410010000 1339410010000	CLIPS D'AIGUILLE AGRAFE	7,03 €
# 5	13387-47010-000 1338747010000 1338747010000	BAGUE RING	7,96 €
# 6	09494-00514-000 0949400514000 0949400514000	JET, NEEDLE(P-5)	Non disponible	0,00 €
# 7	02112-04083-000 02112-0408B-000 0211204083000	SCREW	2,11 €
# 8	13500-42A00-000 1350042A00000 1350042A00000	DIAPHRAGME DIAPHRAGM ASSY	144,48 €
# 9	13602-43410-000 1360243410000 1360243410000	VIS SCREW	3,66 €
# 10	13411-42A20-000 1341142A20000 1341142A20000	SOUPAPE DE CHOKE COMPL. DR750S STARTER	28,46 €
# 11	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 12	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 13	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 14	13279-47070-000 1327947070000 1327947070000	VIS D'AIR SCREW, PILOT (2.1/2)	12,73 €
# 15	09492-35008-000 0949235008000 0949235008000	GICLEUR RALENTI GR.35 TYP 9 JET, PILOT(35)	8,85 €
# 15	09492-40014-000 0949240014000 0949240014000	GICLEUR RALENTI GR.40 TYP 9 JET, PILOT(40)	8,76 €
# 16	13332-44080-000 13382-03110-000 1333244080000	WASHER, NEEDLE JET ..WASHER	4,10 €
# 17	09491-24013-000 0949124013000 0949124013000	GICLEUR PRINCIPALE 3 122.5 JET, MAIN(122.5)	8,76 €
# 17	09491-25010-000 0949125010000 0949125010000	GICLEUR PRINCIPALE 3 125 JET, MAIN(125)	8,85 €
# 18	13383-42A00-000 1338342A00000 1338342A00000	AIGUILLE DE GICLEUR (5D26) NEEDLE, JET (5D26-2)	13,15 €
# 19	13250-42A00-000 1325042A00000 1325042A00000	FLOTTEUR	28,11 €
# 20	13254-92311-000 1325492311000 1325492311000	AXE DE FLOTTEUR PIN, FLOAT	2,28 €
# 21	13370-44500-000 1337044500000 1337044500000	POINTEAU DU FLOTTEUR CPL.(2.0) POINTEAU	43,68 €
# 22	13251-42A00-000 1325142A00000 1325142A00000	JOINT TORIQUE JOINT	9,92 €
# 23	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 24	13376-84110-000 13376-19F00-000 1337684110000	FILTER FILTRE	11,16 €
# 25	09493-27001-000 0949327001000 0949327001000	GICLEUR D'AIR 135 JET, AIR(135)	10,54 €
# 26	02112-04123-000 02112-0412A-000 0211204123000	SCREW VIS	1,62 €
# 27	13268-37420-000 1326837420000 1326837420000	RESSORT SPRING	5,72 €
# 28	13267-25D00-000 1326725D00000 1326725D00000	VIS BOLT	10,40 €
# 29	13684-40A00-000 1368440A00000 1368440A00000	TUYAU A ESSENCE HOSE (3X5X650)	10,09 €
# 30	09352-50823-600 09352-50005-600 0935250823600	HOSE (5X8.2X600) HOSE (5X8X600)	8,56 €
# 31	09355-45855-600 09355-45001-600 0935545855600	HOSE (4.5X8.5X600)	12,60 €
# 32	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW, DRAIN	6,88 €
# 99x	13200-42AB1-000 1320042AB1000 1320042AB1000	CARBURETOR ASSY	Non disponible	0,00 €
# 99x	13200-42AD0-000 1320042AD0000 1320042AD0000	CARBURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
