MAITRE CYLINDRE AVANT

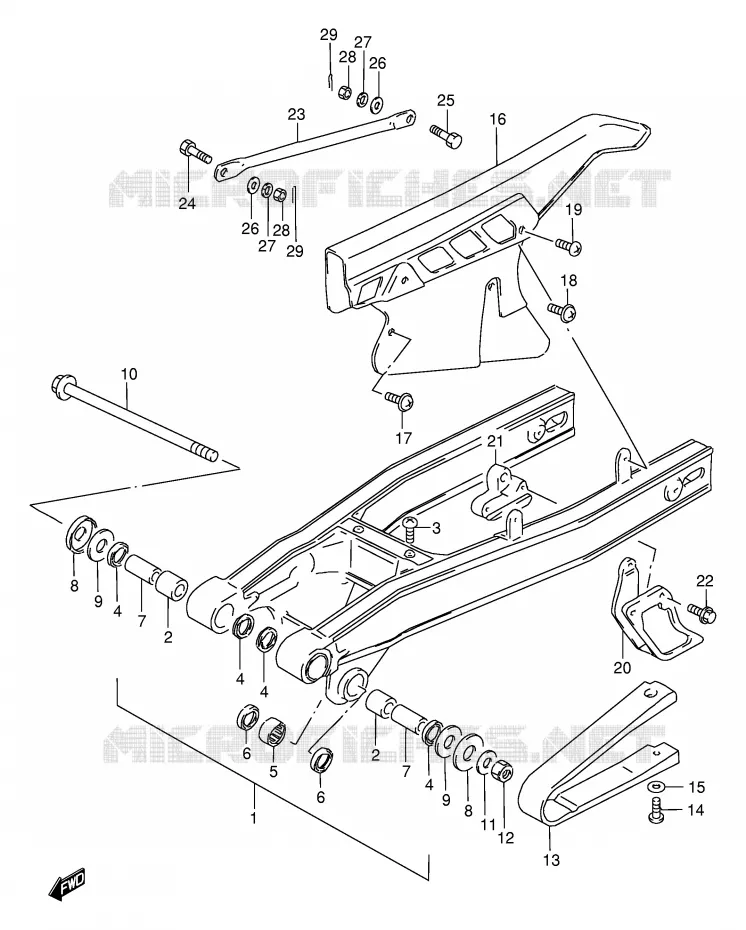

BRAS OSCILLANT ARRIERE POUR SUZUKI DF 200 1999

BIELLETTE DE SUSPENSION ARRIERE

(1) 61100-42840-000

SWINGING ARM SET, REAR

(2) 61261-13700-000

DOUILLE AXE BRAS OSCILLANT
BUSHING, PIVOT

(2) 61261-13700-000

DOUILLE AXE BRAS OSCILLANT
BUSHING, PIVOT

(3) 02142-0616A-000

SCREW

(4) 09283-20031-000

SIMMER 20X27X5
OIL SEAL (20X27X5)

(4) 09283-20031-000

SIMMER 20X27X5
OIL SEAL (20X27X5)

(4) 09283-20031-000

SIMMER 20X27X5
OIL SEAL (20X27X5)

(4) 09283-20031-000

SIMMER 20X27X5
OIL SEAL (20X27X5)

(5) 09263-20053-000

ROULEMENT A AIGUILLE 20X27X25
BEARING (20X27X25)

(6) 62647-44A00-000

BAGUE DE JOINT
SEAL, DUST (20X27X4)

(6) 62647-44A00-000

BAGUE DE JOINT
SEAL, DUST (20X27X4)

(7) 61251-42A00-000

DOUILLE BRAS OSCILLANT
ENTRETOISE

(7) 61251-42A00-000

DOUILLE BRAS OSCILLANT
ENTRETOISE

(8) 61262-40401-000

SEAL,DUST RM-Z450/L5
CACHE

(8) 61262-40401-000

SEAL,DUST RM-Z450/L5
CACHE

(8) 61262-40401-000

SEAL,DUST RM-Z450/L5
CACHE
SEAL,DUST RM-Z450/L5

(8) 61262-40401-000

SEAL,DUST RM-Z450/L5
CACHE
SEAL,DUST RM-Z450/L5

(9) 08211-14322-000

RONDELLE DE SURETE
THRUST WASHER

(9) 08211-14322-000

RONDELLE DE SURETE
THRUST WASHER

(10) 61211-26B01-000

SHAFT,REAR SWINGINGARM,PIVOT
SHAFT, PIVOT

(11) 09160-14057-000

WASHER (14.5X24X2.3)

(12) 09159-14019-000

ECROU 14MM
NUT

(13) 61273-42A01-000

PROTECTION DE BRAS

(14) 02142-0620B-000

SCREW

(15) 09169-06011-000

TOLE DE SURETE
WASHER

(16) 61311-42AA0-000

CASE, CHAIN

(17) 09136-06004-000

VIS 6X12MM, AVEC RONDELLE
SCREW, FRONT (6X12)

(18) 09136-06113-000

SCREW
SCREW, REAR (6X25)

(19) 02142-0610B-000

SCREW
SCREW, UPPER (6X10)

(20) 61341-13A10-000

GUIDE. CHAIN
GUIDE

(21) 61345-42A00-000

BUTOIR DE CHAINE
ROULETTE

(22) 01550-0620B-000

BOLT
BOLT (6X20)

(23) 64311-42A00-13L

REAR TORQUE LINK
BARRE D'ANCRAGE

(24) 64321-42A00-000

BOLT, TORQUE LINK FR

(25) 09111-08013-000

VIS 8X26.5
BOLT (8X26.5)

(26) 08322-0108A-000

WASHER

(26) 08322-0108A-000

WASHER

(26) 08322-0108A-000

WASHER
WASHER

(26) 08322-0108A-000

WASHER
WASHER

(27) 09162-08008-000

RONDELLE SURETE 8MM
WASHER

(27) 09162-08008-000

RONDELLE SURETE 8MM
WASHER

(28) 09140-08008-000

ECROU 8MM
NUT

(28) 09140-08008-000

ECROU 8MM
NUT

(29) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10

(29) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10

(29) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10
COTTER PIN. ROD END

(29) 04111-2020A-000

COTTER PIN. ROD END
PIN 12X10
COTTER PIN. ROD END

	Référence	Désignation	Qté
# 1	61100-42840-000 6110042840000 6110042840000	SWINGING ARM SET, REAR	Non disponible	0,00 €
# 2	61261-13700-000 6126113700000 6126113700000	DOUILLE AXE BRAS OSCILLANT BUSHING, PIVOT	10,80 €
# 3	02142-06163-000 02142-0616A-000 0214206163000	SCREW	1,73 €
# 4	09283-20031-000 0928320031000 0928320031000	SIMMER 20X27X5 OIL SEAL (20X27X5)	5,55 €
# 5	09263-20053-000 0926320053000 0926320053000	ROULEMENT A AIGUILLE 20X27X25 BEARING (20X27X25)	22,16 €
# 6	62647-44A00-000 6264744A00000 6264744A00000	BAGUE DE JOINT SEAL, DUST (20X27X4)	5,82 €
# 7	61251-42A00-000 6125142A00000 6125142A00000	DOUILLE BRAS OSCILLANT ENTRETOISE	13,01 €
# 8	61262-40400-000 61262-40401-000 6126240400000	SEAL, DUST RM-Z450/L5 CACHE	6,50 €
# 9	08211-14322-000 0821114322000 0821114322000	RONDELLE DE SURETE THRUST WASHER	3,48 €
# 10	61211-26B01-000 6121126B01000 6121126B01000	SHAFT, REAR SWINGINGARM, PIVOT SHAFT, PIVOT	20,46 €
# 11	09160-14057-000 0916014057000 0916014057000	WASHER (14.5X24X2.3)	2,62 €
# 12	09159-14019-000 0915914019000 0915914019000	ECROU 14MM NUT	10,47 €
# 13	61273-42A01-000 6127342A01000 6127342A01000	PROTECTION DE BRAS	Non disponible	0,00 €
# 14	02142-06203-000 02142-0620B-000 0214206203000	SCREW	2,29 €
# 15	09169-06037-000 09169-06011-000 0916906037000	TOLE DE SURETE WASHER	6,41 €
# 16	61311-42AA0-000 6131142AA0000 6131142AA0000	CASE, CHAIN	Non disponible	0,00 €
# 17	09136-06004-000 0913606004000 0913606004000	VIS 6X12MM, AVEC RONDELLE SCREW, FRONT (6X12)	2,66 €
# 18	09136-06113-000 0913606113000 0913606113000	SCREW SCREW, REAR (6X25)	2,66 €
# 19	02142-06103-000 02142-0610B-000 0214206103000	SCREW SCREW, UPPER (6X10)	2,26 €
# 20	61341-13A10-000 6134113A10000 6134113A10000	GUIDE. CHAIN GUIDE	20,08 €
# 21	61345-42A00-000 6134542A00000 6134542A00000	BUTOIR DE CHAINE ROULETTE	9,60 €
# 22	01550-06203-000 01550-0620B-000 0155006203000	BOLT BOLT (6X20)	3,15 €
# 23	64311-42A00-13L 6431142A0013L 6431142A0013L	REAR TORQUE LINK BARRE D'ANCRAGE	13,80 €
# 24	64321-42A00-000 6432142A00000 6432142A00000	BOLT, TORQUE LINK FR	Non disponible	0,00 €
# 25	09111-08013-000 0911108013000 0911108013000	VIS 8X26.5 BOLT (8X26.5)	3,42 €
# 26	08322-01083-000 08322-0108A-000 0832201083000	WASHER	2,42 €
# 27	09162-08008-000 0916208008000 0916208008000	RONDELLE SURETE 8MM WASHER	2,62 €
# 28	09140-08008-000 0914008008000 0914008008000	ECROU 8MM NUT	1,75 €
# 29	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END PIN 12X10	1,60 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS OSCILLANT ARRIERE de votre Suzuki de DF. Nous restons à votre disposition pour toute question.
