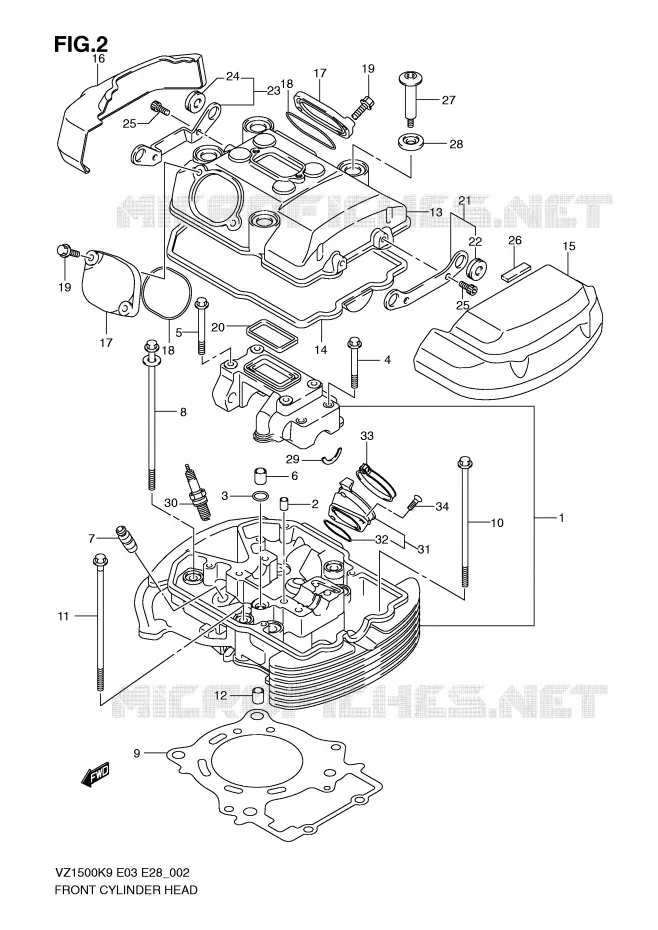

CULASSE AVANT POUR SUZUKI BOULEVARD 1500 2009

CULASSE ARRIERE

(1) 11101-40H00-000

HEAD ASSY. CYLINDER FRONT
HEAD, CYLINDER

(2) 09206-08001-000

DOUILLE 6.2X8X11
PIN 16X10

(3) 09280-11005-000

JOINT TORIQUE
O RING

(4) 01547-0650A-000

BOLT

(5) 01547-0665A-000

BOLT

(6) 04211-11129-000

DOUILLE
PIN 16X10

(7) 11115-32E70-000

GUIDE DE SOUPAPE DR/XF650/TL
GUIDE, VALVE (OS 0.3)

(8) 11117-05H00-000

BOLT (10X190)
BOLT, CYLINDER HEAD

(9) 11141-40H00-000

GASKET. CYLINDER HEAD FRONT
JOINT DE CULASSE

(10) 09103-08405-000

BOLT

(11) 09103-08415-000

BOLT (8X180)
BOULON

(12) 04211-13189-000

DOUILLE 10.4X13X18
PIN 16X10

(13) 11171-40H00-000

COVER. CYLINDER HEAD
COUVRE CULASSE

(14) 11173-40H00-000

GASKET, CYLINDER HEAD COVER

(15) 11174-40H00-000

CAP, CYLINDER HEAD COVER NO.1

(16) 11175-40H00-000

CAP, CYLINDER HEAD COVER NO.2

(17) 11176-40H00-000

CAP, INSPECTION

(17) 11176-40H00-000

CAP, INSPECTION

(18) 09280-60004-000

JOINT TORIQUE
O RING

(18) 09280-60004-000

JOINT TORIQUE
O RING

(19) 01547-0620A-000

BOLT

(19) 01547-0620A-000

BOLT

(20) 11177-40H00-000

GASKET, CYLINDER HEAD COVER

(21) 11180-40H00-000

BRACKET, HEAD COVER CAP NO.1

(22) 09320-08509-000

CUSHION(8X22X7)
CUSHION

(23) 11180-40H10-000

BRACKET, HEAD COVER CAP NO.2

(24) 09320-08509-000

CUSHION(8X22X7)
CUSHION

(25) 07130-0612A-000

BOLT

(25) 07130-0612A-000

BOLT

(26) 94424-03H00-000

CUSHION. METER PANEL NO. 2
CUSHION, HEAD COVER CAP

(27) 09106-07022-000

BOLT

(28) 11191-27E00-000

WASHER. HEAD COVER
WASHER

(29) 09390-22002-000

RONDELLE DEMI
C RING, CAMSHAFT

(30) 09482-00528-000

PLUG. SPARK (CR6E)
SPARK PLUG, CR6E (NGK)

(30) 09482-00515-000

--> 09482-00516
SPARK PLUG, U22ESR-N (ND)

(30) 09482-00516-000

SPARK PLUG, CR7E (NGK)

(31) 13101-40H00-000

PIPE ASSY. INTAKE
PIPE ADMISSION

(32) 09280-45004-000

O RING

(33) 13170-40H01-000

CLAMP

(34) 09120-06008-000

BOLT AN400/K3
SCREW

	Référence	Désignation	Qté
# 1	11101-40H00-000 1110140H00000 1110140H00000	HEAD ASSY. CYLINDER FRONT HEAD, CYLINDER	1 109,81 €
# 2	09206-08001-000 0920608001000 0920608001000	DOUILLE 6.2X8X11 PIN 16X10	2,26 €
# 3	09280-11001-000 09280-11005-000 0928011001000	JOINT TORIQUE O RING	5,35 €
# 4	01547-0650A-000 015470650A000 015470650A000	BOLT	2,68 €
# 5	01547-0665A-000 015470665A000 015470665A000	BOLT	2,73 €
# 6	04211-11129-000 0421111129000 0421111129000	DOUILLE PIN 16X10	2,29 €
# 7	11115-32E70-000 1111532E70000 1111532E70000	GUIDE DE SOUPAPE DR/XF650/TL GUIDE, VALVE (OS 0.3)	25,52 €
# 8	11117-05H00-000 1111705H00000 1111705H00000	BOLT (10X190) BOLT, CYLINDER HEAD	14,96 €
# 9	11141-40H00-000 1114140H00000 1114140H00000	GASKET. CYLINDER HEAD FRONT JOINT DE CULASSE	49,58 €
# 10	09103-08405-000 0910308405000 0910308405000	BOLT	7,32 €
# 11	09103-08415-000 0910308415000 0910308415000	BOLT (8X180) BOULON	7,36 €
# 12	04211-13189-000 0421113189000 0421113189000	DOUILLE 10.4X13X18 PIN 16X10	2,71 €
# 13	11171-40H00-000 1117140H00000 1117140H00000	COVER. CYLINDER HEAD COUVRE CULASSE	161,76 €
# 14	11173-40H00-000 1117340H00000 1117340H00000	GASKET, CYLINDER HEAD COVER	28,95 €
# 15	11174-40H00-000 1117440H00000 1117440H00000	CAP, CYLINDER HEAD COVER NO.1	78,05 €
# 16	11175-40H00-000 1117540H00000 1117540H00000	CAP, CYLINDER HEAD COVER NO.2	63,70 €
# 17	11176-40H00-000 1117640H00000 1117640H00000	CAP, INSPECTION	16,11 €
# 18	09280-60004-000 0928060004000 0928060004000	JOINT TORIQUE O RING	4,04 €
# 19	01547-0620A-000 015470620A000 015470620A000	BOLT	2,29 €
# 20	11177-40H00-000 1117740H00000 1117740H00000	GASKET, CYLINDER HEAD COVER	6,83 €
# 21	11180-40H00-000 1118040H00000 1118040H00000	BRACKET, HEAD COVER CAP NO.1	9,29 €
# 22	09320-08013-000 0932008013000	CUSHION(8X22X7) CUSHION	Non disponible	0,00 €
# 23	11180-40H10-000 1118040H10000 1118040H10000	BRACKET, HEAD COVER CAP NO.2	11,70 €
# 24	09320-08013-000 0932008013000	CUSHION(8X22X7) CUSHION	Non disponible	0,00 €
# 25	07130-0612A-000 071300612A000 071300612A000	BOLT	3,42 €
# 26	94424-03H00-000 9442403H00000 9442403H00000	CUSHION. METER PANEL NO. 2 CUSHION, HEAD COVER CAP	2,01 €
# 27	09106-07022-000 0910607022000 0910607022000	BOLT	6,10 €
# 28	11191-27E00-000 1119127E00000 1119127E00000	WASHER. HEAD COVER WASHER	6,26 €
# 29	09390-22002-000 0939022002000 0939022002000	RONDELLE DEMI C RING, CAMSHAFT	2,20 €
# 30	09482-00528-000 0948200528000 0948200528000	PLUG. SPARK (CR6E) SPARK PLUG, CR6E (NGK)	12,52 €
# 30	09482-00515-000 0948200515000 0948200515000	--> 09482-00516 SPARK PLUG, U22ESR-N (ND)	Non disponible	0,00 €
# 30	09482-00516-000 0948200516000 0948200516000	SPARK PLUG, CR7E (NGK)	Non disponible	0,00 €
# 31	13101-40H00-000 1310140H00000 1310140H00000	PIPE ASSY. INTAKE PIPE ADMISSION	54,24 €
# 32	09280-45004-000 0928045004000 0928045004000	O RING	3,62 €
# 33	13170-40H00-000 13170-40H01-000 1317040H00000	CLAMP	7,59 €
# 34	09120-06008-000 0912006008000 0912006008000	BOLT AN400/K3 SCREW	3,48 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE AVANT de votre Suzuki de BOULEVARD. Nous restons à votre disposition pour toute question.
