FEU ARRIERE

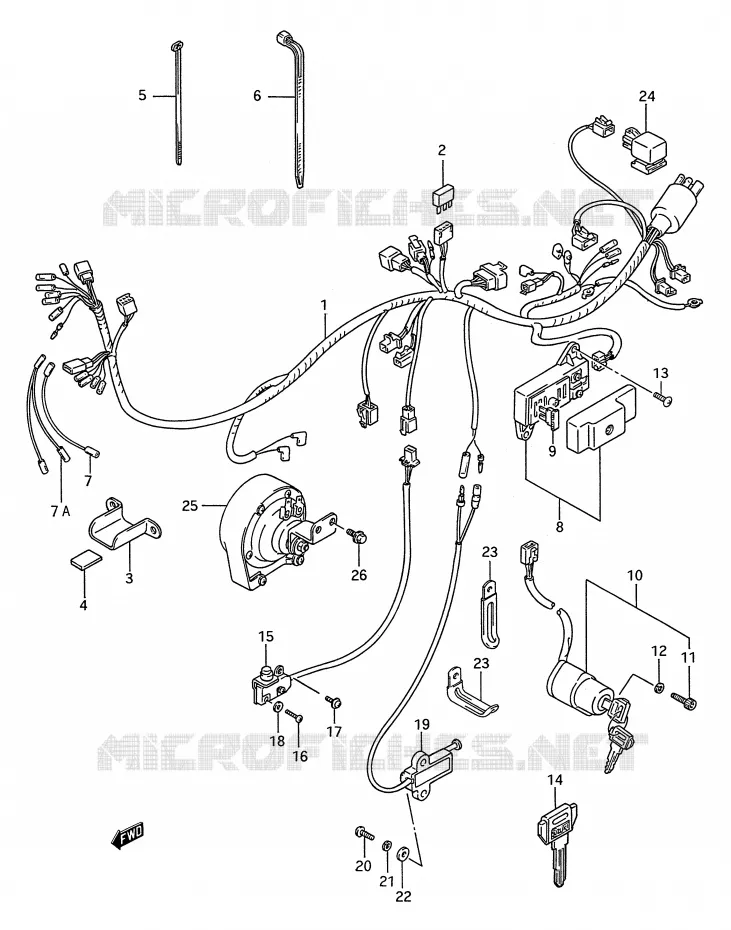

FAISCEAU ELECTRIQUE POUR SUZUKI INTRUDER 1400 1994

COMMODOS (MODELE H / J) REFER TO FIG.46A(G-11) FOR MODEL L/M/N/P/R

(1) 36610-38B00-000

HARNESS, WIRING

(1) 36610-38B80-000

HARNESS, WIRING

(1) 36610-39B01-000

HARNESS, WIRING

(2) 36611-38A10-000

DIODE
FUSE 20A

(3) 36619-38B00-000

GUIDE DE TORCHE
GUIDE

(4) 53146-20C00-000

CAOUTCHOUC GARDE-BOUE AVANT
DIODE

(5) 09407-09402-000

GUIDE DE CABLE
CLAMP

(6) 09407-14407-000

GUIDE DE CABLE L=145
CLAMP (L:145)

(6) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP(L:125)

(6) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP, BREATHER TUBE (L:165)

(7) 36852-38B10-000

WIRE,CLUTCH SW CONNECTOR
WIRE, CLUTCH SWITCH

(8) 36740-19C00-000

BOITE SUPPORT FUSIBLE VS1400S-
BOX ASSY, FUSE

(9) 09481-25103-000

FUSE,A/C
.FUSE (25A)

(9) 09481-10101-000

FUSIBLE 10A
FUSE (10A)

(10) 37110-38B03-000

SWITCH ASSY, IGNITION

(11) 07130-05167-000

BOLT

(12) 08321-0105A-000

WASHER,LOCK

(13) 02142-0616A-000

SCREW

(14) 37146-03A00-000

CLEF DE CONTACT BRUTE TYP C
KEY, BLANK TYPE C

(14) 37146-03A10-000

CLEF DE CONTACT BRUTE TYP D
KEY, BLANK TYPE D

(14) 37146-03A20-000

CLEF DE CONTACT BRUTE TYP E
KEY, BLANK TYPE E

(14) 37146-03A30-000

CLEF DE CONTACT BRUTE TYP F
KEY, BLANK TYPE F

(15) 37740-38B00-000

INTERRUPTEUR STOP ARR. VS1400
FAISCEAU STOP LTZ400 K3

(16) 02112-0416A-000

SCREW

(17) 02142-04063-000

SCREW 4X6
SCREW

(18) 08322-0104B-000

WASHER
.WASHER 4MM

(19) 37840-39A23-000

SIDE STAND SWITH ASSY
SWITCH ASSY, SIDE STAND

(19) 37840-39A10-000

SWITCH ASSY, SIDE STAND

(20) 02112-0620A-000

SCREW. REAR COMB
SCREW (BLACK)

(20) 02112-0616A-000

SCREW
SCREW, FRONT FENDER

(20) 02112-76203-000

02112-76203-000
SCREW

(21) 08321-0106A-000

.LOCK WASHER

(22) 08322-0106A-000

WASHER
WASHER REFER TO FIG.40A(F-13) FOR MOD

(23) 09404-06039-000

CLAMP
CLAMP(L:60)

(23) 09404-06039-000

CLAMP
CLAMP(L:60)

(23) 09404-06039-000

CLAMP
CLAMP(L:60)
CLAMP

(23) 09404-06039-000

CLAMP
CLAMP(L:60)
CLAMP

(24) 38740-24X50-000

RELAIS,BEQU.LAT./POMPE A ESS.
RELAY ASSY FAN MOTOR

(25) 38500-38B01-000

KLAXON COMPL. STD. VS1400GL
HORN ASSY

(26) 01550-0612B-000

BOLT
.BOLT, OIL GALLERY

(7A) 36852-38B10-000

WIRE,CLUTCH SW CONNECTOR
FAISCEAU

	Référence	Désignation	Qté
# 1	36610-38B00-000 3661038B00000 3661038B00000	HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-38B80-000 3661038B80000 3661038B80000	HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-39B01-000 3661039B01000 3661039B01000	HARNESS, WIRING	Non disponible	0,00 €
# 2	36611-38A00-000 36611-38A10-000 3661138A00000	DIODE FUSE 20A	18,94 €
# 3	36619-38B00-000 3661938B00000 3661938B00000	GUIDE DE TORCHE GUIDE	7,81 €
# 4	36920-38B00-000 53146-20C00-000 3692038B00000	CAOUTCHOUC GARDE-BOUE AVANT DIODE	5,44 €
# 5	09407-09402-000 0940709402000 0940709402000	GUIDE DE CABLE CLAMP	2,46 €
# 6	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP(L:125)	3,13 €
# 6	09407-14407-000 0940714407000 0940714407000	GUIDE DE CABLE L=145 CLAMP (L:145)	4,02 €
# 6	09407-18403-000 09407-18402-000 0940718403000	GUIDE DE CABLE L:185 CLAMP, BREATHER TUBE (L:165)	2,93 €
# 7	36852-38B00-000 36852-38B10-000 3685238B00000	WIRE, CLUTCH SW CONNECTOR WIRE, CLUTCH SWITCH	8,32 €
# 7A	36852-38B10-000 3685238B10000 3685238B10000	WIRE, CLUTCH SW CONNECTOR FAISCEAU	8,32 €
# 8	36740-19C00-000 3674019C00000 3674019C00000	BOITE SUPPORT FUSIBLE VS1400S- BOX ASSY, FUSE	94,26 €
# 9	09481-10101-000 0948110101000 0948110101000	FUSIBLE 10A FUSE (10A)	1,97 €
# 9	09481-25101-000 09481-25103-000 0948125101000	FUSE, A/C .FUSE (25A)	2,82 €
# 10	37110-38B00-000 37110-38B03-000 3711038B00000	SWITCH ASSY, IGNITION	98,89 €
# 11	07130-05167-000 0713005167000 0713005167000	BOLT	2,86 €
# 12	08321-01057-000 08321-0105A-000 0832101057000	WASHER, LOCK	2,42 €
# 13	02142-06163-000 02142-0616A-000 0214206163000	SCREW	1,73 €
# 14	37146-03A00-000 3714603A00000 3714603A00000	CLEF DE CONTACT BRUTE TYP C KEY, BLANK TYPE C	12,29 €
# 14	37146-03A10-000 3714603A10000 3714603A10000	CLEF DE CONTACT BRUTE TYP D KEY, BLANK TYPE D	12,29 €
# 14	37146-03A20-000 3714603A20000 3714603A20000	CLEF DE CONTACT BRUTE TYP E KEY, BLANK TYPE E	12,29 €
# 14	37146-03A30-000 3714603A30000 3714603A30000	CLEF DE CONTACT BRUTE TYP F KEY, BLANK TYPE F	12,29 €
# 15	37740-38B00-000 3774038B00000 3774038B00000	INTERRUPTEUR STOP ARR. VS1400 FAISCEAU STOP LTZ400 K3	88,91 €
# 16	02112-04163-000 02112-0416A-000 0211204163000	SCREW	1,62 €
# 17	02142-04063-000 0214204063000 0214204063000	SCREW 4X6 SCREW	Non disponible	0,00 €
# 18	08322-21045-000 08322-0104B-000 0832221045000	WASHER .WASHER 4MM	1,75 €
# 19	37840-39A20-000 37840-39A23-000 3784039A20000	SIDE STAND SWITH ASSY SWITCH ASSY, SIDE STAND	107,10 €
# 19	37840-39A10-000 3784039A10000 3784039A10000	SWITCH ASSY, SIDE STAND	Non disponible	0,00 €
# 20	02112-06164-000 02112-0616A-000 0211206164000	SCREW SCREW, FRONT FENDER	1,73 €
# 20	02112-06205-000 02112-0620A-000 0211206205000	SCREW. REAR COMB SCREW (BLACK)	2,04 €
# 20	02112-76203-000 0211276203000 0211276203000	02112-76203-000 SCREW	Non disponible	0,00 €
# 21	08321-21064-000 08321-0106A-000 0832121064000	.LOCK WASHER	1,74 €
# 22	08322-21064-000 0832221064000	WASHER WASHER REFER TO FIG.40A(F-13) FOR MOD	Non disponible	0,00 €
# 23	09404-06206-000 09404-06039-000 0940406206000	CLAMP CLAMP(L:60)	2,86 €
# 24	38740-38B00-000 38740-24X50-000 3874038B00000	RELAIS, BEQU.LAT./POMPE A ESS. RELAY ASSY FAN MOTOR	41,35 €
# 25	38500-38B01-000 3850038B01000 3850038B01000	KLAXON COMPL. STD. VS1400GL HORN ASSY	Non disponible	0,00 €
# 26	01517-06125-000 01550-0612B-000 0151706125000	BOLT .BOLT, OIL GALLERY	3,15 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
