Cylindrée

Modèle

Année

Finition

Catalogue pièces

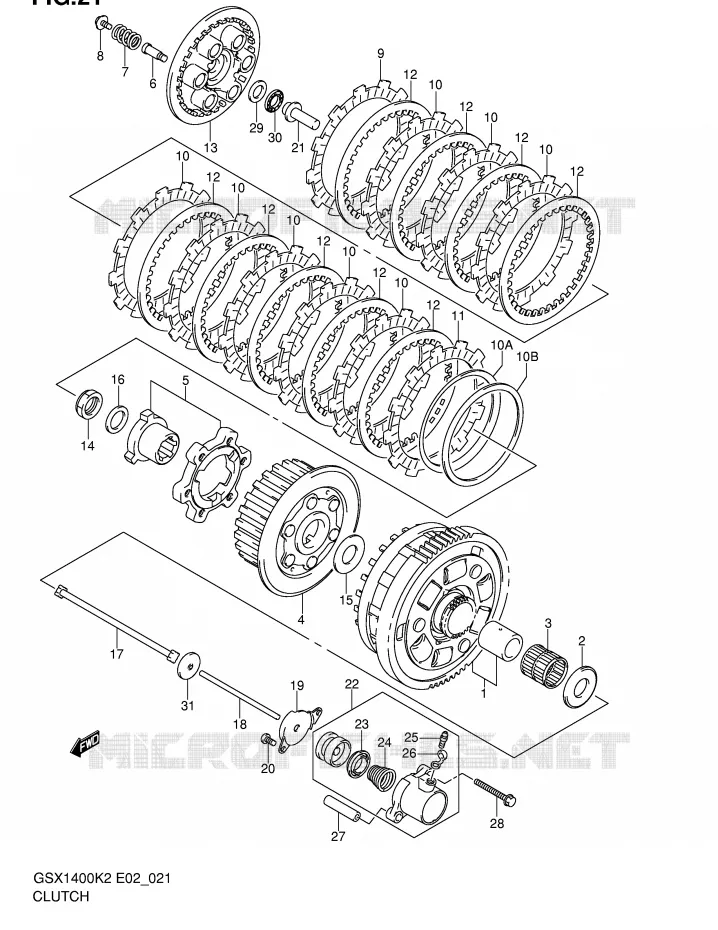

Vue éclatée

SYSTÈME DE RECYCLAGE GAZ D'ECHAPPEMENT

EMBRAYAGE POUR SUZUKI GSX 1400 2004

TRANSMISSION

(1) 21200-42830-000

CLOCHE D'EMBRAYAGE

(10A) 21472-02F10-000

WASHER,CLUTCH PLATE WAVE
RONDELLE

10B

(10B) 21471-02F10-000

SEAT,WAVE WASHER
WASHER

(2) 09160-25037-000

RONDELLE 25.1X54X2.5
WASHER,25X54X2.5

(3) 09263-35017-000

ROULEMENT A AIG. 35X40X35.8
BEARING (35X40X35.8)

(4) 21410-42F00-000

HUB,CLUTCH SLEEVE
NOIX

(5) 21610-02F12-000

CLUTCH CAM SET
NOIX COMPLETE

(6) 21481-42F00-000

BOULON

(7) 21413-42F00-000

SPRING, CLUTCH

(8) 21482-13E00-000

VIS DE RESSORT EMBRAYAGE
BOULON

(9) 21441-42F00-000

PLATE,CLUTCH DRIVE,NO.1
PLATE, CLUTCH DRIVE, NO.2

(10) 21441-42F10-000

PLATE, CLUTCH DRIVE, NO.1

(10) 21441-42F10-000

PLATE, CLUTCH DRIVE, NO.1

(10) 21441-42F10-000

PLATE, CLUTCH DRIVE, NO.1

(10) 21441-42F10-000

PLATE, CLUTCH DRIVE, NO.1

(10) 21441-42F10-000

PLATE, CLUTCH DRIVE, NO.1

(10) 21441-42F10-000

PLATE, CLUTCH DRIVE, NO.1

(10) 21441-42F10-000

PLATE, CLUTCH DRIVE, NO.1

(10) 21441-42F10-000

PLATE, CLUTCH DRIVE, NO.1

(11) 21442-42F00-000

PLATE,CLUTCH DRIVE,NO.3
DISQUE D'EMBRAYAGE

(12) 21451-02F10-000

PLATE, CLUTCH DRIVEN

(12) 21451-02F10-000

PLATE, CLUTCH DRIVEN

(12) 21451-02F10-000

PLATE, CLUTCH DRIVEN

(12) 21451-02F10-000

PLATE, CLUTCH DRIVEN

(12) 21451-02F10-000

PLATE, CLUTCH DRIVEN

(12) 21451-02F10-000

PLATE, CLUTCH DRIVEN

(12) 21451-02F10-000

PLATE, CLUTCH DRIVEN

(12) 21451-02F10-000

PLATE, CLUTCH DRIVEN

(12) 21451-02F10-000

PLATE, CLUTCH DRIVEN

(13) 21462-02F10-000

DISK, CLUTCH PRESSURE

(14) 09159-24010-000

ECROU, MOYEU D'EMBRAYAGE
NUT

(15) 09160-25056-000

RONDELLE 25X50X2.5
WASHER (25X50X2.5)

(16) 09164-24006-000

RONDELLE ELASTIQUE 24.2X35X2
WASHER (24.2X35X2)

(17) 23110-38B00-000

TIGE POUSSER D'EMBRAYAGE
ROD, CLUTCH PUSH, RH

(18) 23111-42F00-000

ROD,CLUTCH PUSH L
ROD, CLUTCH PUSH, LH

(19) 23117-46E00-000

COUVERCLE, MAITRE CYL.D'EMBR.
COVER, CLUTCH RELEASE CYLINDER

(20) 02112-0610B-000

SCREW

(21) 23121-31E00-000

PIECE DE PRESSION D'EMBRAYAGE
PIECE, CLUTCH PUSH

(22) 23160-06B03-000

CYLINDER,CLUTCH RELEASE
MAITRE CYLINDRE

(23) 23163-06B00-000

BAGUE
BOUCHON

(24) 23164-05A00-000

RESSORT
SPRING

(25) 59121-01A00-000

VIS D'EVACUATION D'AIR
VIS DE PURGE

(26) 59122-01A00-000

CAPUCHON

(27) 04211-09129-000

BOULON 9X12
PIN 16X10

(28) 07130-0625B-000

BOLT. CL RLSE CYL
BOLT

(29) 09160-15045-000

RONDELLE 15,5X28X1
WASHER (15.5X28X1)

(30) 09263-15003-000

ROULEMENT A AIGUILLE 15X28X2
BEARING (15X28X2)

(31) 09285-06015-000

SIMMER 6X34X5.5
JOINT

	Référence	Désignation	Qté
# 1	21200-42820-000 21200-42830-000 2120042820000	CLOCHE D'EMBRAYAGE	491,89 €
# 2	09160-25037-000 0916025037000 0916025037000	RONDELLE 25.1X54X2.5 WASHER, 25X54X2.5	7,65 €
# 3	09263-35017-000 0926335017000 0926335017000	ROULEMENT A AIG. 35X40X35.8 BEARING (35X40X35.8)	36,25 €
# 4	21410-42F00-000 2141042F00000 2141042F00000	HUB, CLUTCH SLEEVE NOIX	Non disponible	0,00 €
# 5	21610-02F12-000 2161002F12000 2161002F12000	CLUTCH CAM SET NOIX COMPLETE	190,40 €
# 6	21481-42F00-000 2148142F00000 2148142F00000	BOULON	11,00 €
# 7	21413-42F00-000 2141342F00000 2141342F00000	SPRING, CLUTCH	9,67 €
# 8	21482-13E00-000 2148213E00000 2148213E00000	VIS DE RESSORT EMBRAYAGE BOULON	5,63 €
# 9	21441-42F00-000 2144142F00000 2144142F00000	PLATE, CLUTCH DRIVE, NO.1 PLATE, CLUTCH DRIVE, NO.2	23,37 €
# 10	21441-42F10-000 2144142F10000 2144142F10000	PLATE, CLUTCH DRIVE, NO.1	23,37 €
# 10A	21472-02F10-000 2147202F10000 2147202F10000	WASHER, CLUTCH PLATE WAVE RONDELLE	19,88 €
# 10B	21471-02F10-000 2147102F10000 2147102F10000	SEAT, WAVE WASHER WASHER	18,32 €
# 11	21442-42F00-000 2144242F00000 2144242F00000	PLATE, CLUTCH DRIVE, NO.3 DISQUE D'EMBRAYAGE	23,37 €
# 12	21451-02F10-000 2145102F10000 2145102F10000	PLATE, CLUTCH DRIVEN	12,26 €
# 13	21462-02F10-000 2146202F10000 2146202F10000	DISK, CLUTCH PRESSURE	71,21 €
# 14	09159-24010-000 0915924010000 0915924010000	ECROU, MOYEU D'EMBRAYAGE NUT	10,71 €
# 15	09160-25056-000 0916025056000 0916025056000	RONDELLE 25X50X2.5 WASHER (25X50X2.5)	10,27 €
# 16	09164-24006-000 0916424006000 0916424006000	RONDELLE ELASTIQUE 24.2X35X2 WASHER (24.2X35X2)	4,70 €
# 17	23110-38B00-000 2311038B00000 2311038B00000	TIGE POUSSER D'EMBRAYAGE ROD, CLUTCH PUSH, RH	24,89 €
# 18	23111-42F00-000 2311142F00000 2311142F00000	ROD, CLUTCH PUSH L ROD, CLUTCH PUSH, LH	18,79 €
# 19	23117-46E00-000 2311746E00000 2311746E00000	COUVERCLE, MAITRE CYL.D'EMBR. COVER, CLUTCH RELEASE CYLINDER	10,21 €
# 20	02112-06103-000 02112-0610B-000 0211206103000	SCREW	2,42 €
# 21	23121-31E00-000 2312131E00000 2312131E00000	PIECE DE PRESSION D'EMBRAYAGE PIECE, CLUTCH PUSH	24,67 €
# 22	23160-06B02-000 23160-06B03-000 2316006B02000	CYLINDER, CLUTCH RELEASE MAITRE CYLINDRE	156,81 €
# 23	23163-06B00-000 2316306B00000 2316306B00000	BAGUE BOUCHON	9,12 €
# 24	23164-05A00-000 2316405A00000 2316405A00000	RESSORT SPRING	9,47 €
# 25	59121-01A00-000 5912101A00000 5912101A00000	VIS D'EVACUATION D'AIR VIS DE PURGE	7,05 €
# 26	59122-01A00-000 5912201A00000 5912201A00000	CAPUCHON	5,79 €
# 27	04211-09129-000 0421109129000 0421109129000	BOULON 9X12 PIN 16X10	2,13 €
# 28	07130-06253-000 07130-0625B-000 0713006253000	BOLT. CL RLSE CYL BOLT	3,42 €
# 29	09160-15045-000 0916015045000 0916015045000	RONDELLE 15, 5X28X1 WASHER (15.5X28X1)	4,50 €
# 30	09263-15003-000 0926315003000 0926315003000	ROULEMENT A AIGUILLE 15X28X2 BEARING (15X28X2)	9,98 €
# 31	09283-06007-000 09285-06015-000 0928306007000	SIMMER 6X34X5.5 JOINT	7,59 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au EMBRAYAGE de votre Suzuki GSX 1400 de GSX. Nous restons à votre disposition pour toute question.
