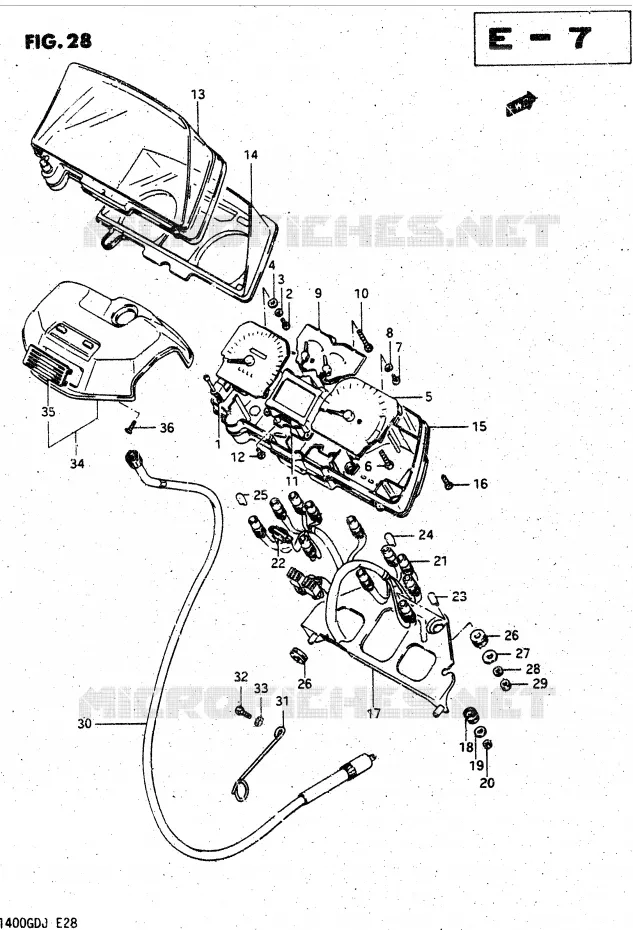

Vue éclatée

REGULATEUR DE VITESSE

COMPTEUR POUR SUZUKI CAVALCADE 1400 1988

PHARE

(1) 34110-24A80-000

COMPTEUR

(2) 02112-0410A-000

.SCREW

(3) 08321-0104A-000

WASHER,LOCK
.LOCK WASHER

(4) 08322-0104B-000

.WASHER

(5) 34210-24A30-000

TACHOMETER GV 1400
TACHOMETER

(6) 34283-24A30-000

SCREW

(7) 02112-0312B-000

SCREW
SCREW 3X12

(8) 08321-2103B-000

WASHER,LOCK
.LOCK WASHER

(9) 34310-24A30-000

FUEL & TEMP METER

(10) 34383-09400-000

VIS 3X22MM
SCREW

(11) 36470-24A30-000

INDICATEUR
UNIT, INDICATOR

(12) 03242-0416B-000

SCREW
SCREW, TAPPING

(13) 34112-24A30-000

HOOD, METER

(14) 34153-24A31-000

METER PANEL
PANEL, METER

(15) 34111-24A30-000

METER CASE
BOITIER

(16) 03242-0412B-000

SCREW

(17) 34950-24A30-000

METER BRACKET
BRACKET, METER

(18) 34189-24A30-000

SILENTBLOC
CUSHION

(19) 09160-05043-000

WASHER
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(20) 08310-00057-000

ECROU 5MM
..NUT

(21) 34170-24A30-000

METER SOCKET
FAISCEAU

(22) 34175-24A30-000

LEAD SWITCH

(23) 09471-12082-000

BULB (12V,3.4W)

(24) 09471-12077-000

BULB (12V,1.7W)

(25) 09471-12117-000

BULB (12V,1.7W)

(26) 09320-08510-000

CUSHION (8.5X20X8)

(27) 09160-06066-000

RONDELLE 6.5X20X1.6
.WASHER (6.5*20*1.6)

(28) 08321-0106A-000

LOCK WASHER
.WASHERLOCK6.1X12X1.2

(29) 08310-0006B-000

.NUT

(30) 34910-24A00-000

CABLE ASSY, SPEEDOMETER

(31) 34938-45100-000

GUIDE DE CABLE
GUIDE, METER CABLE

(32) 01500-06167-000

VIS 6X16MM
BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE

(33) 08322-0106A-000

WASHER
WASHER,12X40X3.0

(34) 37890-24A00-000

TIME ADJUST SWITCH
SWITCH ASSY,TIME ADJ

(34) 37890-24A10-000

TIME ADJUST SWITCH
SWITCH ASSY, TIMEADJUST

(35) 37893-24A00-000

LOUVER

(36) 02142-0610B-000

SCREW
SCREW, LOWER

	Référence	Désignation	Qté
# 1	34110-24A80-000 3411024A80000 3411024A80000	COMPTEUR	Non disponible	0,00 €
# 2	02112-04106-000 02112-0410A-000 0211204106000	.SCREW	1,64 €
# 3	08321-21046-000 08321-0104A-000 0832121046000	WASHER, LOCK .LOCK WASHER	2,42 €
# 4	08322-21046-000 08322-0104B-000 0832221046000	.WASHER	1,75 €
# 5	34210-24A30-000 3421024A30000 3421024A30000	TACHOMETER GV 1400 TACHOMETER	Non disponible	0,00 €
# 6	34283-24A30-000 3428324A30000 3428324A30000	SCREW	Non disponible	0,00 €
# 7	02112-03126-000 02112-0312B-000 0211203126000	SCREW SCREW 3X12	2,93 €
# 8	08321-21036-000 08321-2103B-000 0832121036000	WASHER, LOCK .LOCK WASHER	1,51 €
# 9	34310-24A30-000 3431024A30000 3431024A30000	FUEL & TEMP METER	Non disponible	0,00 €
# 10	34383-09400-000 3438309400000 3438309400000	VIS 3X22MM SCREW	3,14 €
# 11	36470-24A30-000 3647024A30000 3647024A30000	INDICATEUR UNIT, INDICATOR	Non disponible	0,00 €
# 12	03241-04166-000 03242-0416B-000 0324104166000	SCREW SCREW, TAPPING	2,73 €
# 13	34112-24A30-000 3411224A30000 3411224A30000	HOOD, METER	Non disponible	0,00 €
# 14	34153-24A31-000 3415324A31000 3415324A31000	METER PANEL PANEL, METER	Non disponible	0,00 €
# 15	34111-24A30-000 3411124A30000 3411124A30000	METER CASE BOITIER	Non disponible	0,00 €
# 16	03241-04126-000 03242-0412B-000 0324104126000	SCREW	3,19 €
# 17	34950-24A30-000 3495024A30000 3495024A30000	METER BRACKET BRACKET, METER	Non disponible	0,00 €
# 18	34189-24A30-000 3418924A30000 3418924A30000	SILENTBLOC CUSHION	Non disponible	0,00 €
# 19	09160-05017-000 09160-05043-000 0916005017000	WASHER WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	2,60 €
# 20	08310-11058-000 08310-00057-000 0831011058000	ECROU 5MM ..NUT	2,46 €
# 21	34170-24A30-000 3417024A30000 3417024A30000	METER SOCKET FAISCEAU	Non disponible	0,00 €
# 22	34175-24A30-000 3417524A30000 3417524A30000	LEAD SWITCH	Non disponible	0,00 €
# 23	09471-12028-000 09471-12082-000 0947112028000	BULB (12V, 3.4W)	5,35 €
# 24	09471-12077-000 09471-12077-000 0947112077000	BULB (12V, 1.7W)	2,57 €
# 25	09471-12117-000 0947112117000 0947112117000	BULB (12V, 1.7W)	Non disponible	0,00 €
# 26	09320-08007-000 09320-08510-000 0932008007000	CUSHION (8.5X20X8)	3,15 €
# 27	09160-06020-000 09160-06066-000 0916006020000	RONDELLE 6.5X20X1.6 .WASHER (6.5201.6)	2,62 €
# 28	08321-21066-000 0832121066000	LOCK WASHER .WASHERLOCK6.1X12X1.2	Non disponible	0,00 €
# 29	08310-11066-000 0831011066000	.NUT	Non disponible	0,00 €
# 30	34910-24A00-000 3491024A00000 3491024A00000	CABLE ASSY, SPEEDOMETER	Non disponible	0,00 €
# 31	34938-45100-000 3493845100000 3493845100000	GUIDE DE CABLE GUIDE, METER CABLE	5,31 €
# 32	01107-06167-000 01500-06167-000 0110706167000	VIS 6X16MM BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE	2,62 €
# 33	08322-21067-000 0832221067000	WASHER WASHER, 12X40X3.0	Non disponible	0,00 €
# 34	37890-24A00-000 3789024A00000 3789024A00000	TIME ADJUST SWITCH SWITCH ASSY, TIME ADJ	Non disponible	0,00 €
# 34	37890-24A10-000 3789024A10000 3789024A10000	TIME ADJUST SWITCH SWITCH ASSY, TIMEADJUST	Non disponible	0,00 €
# 35	37893-24A00-000 3789324A00000 3789324A00000	LOUVER	Non disponible	0,00 €
# 36	02142-06104-000 02142-0610B-000 0214206104000	SCREW SCREW, LOWER	2,26 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR de votre Suzuki CAVALCADE 1400 de CAVALCADE. Nous restons à votre disposition pour toute question.
