VALISE LATERALE - SUPPORT (MODELE H) REFER TO FIG79A(2-A-6) FOR MODEL J

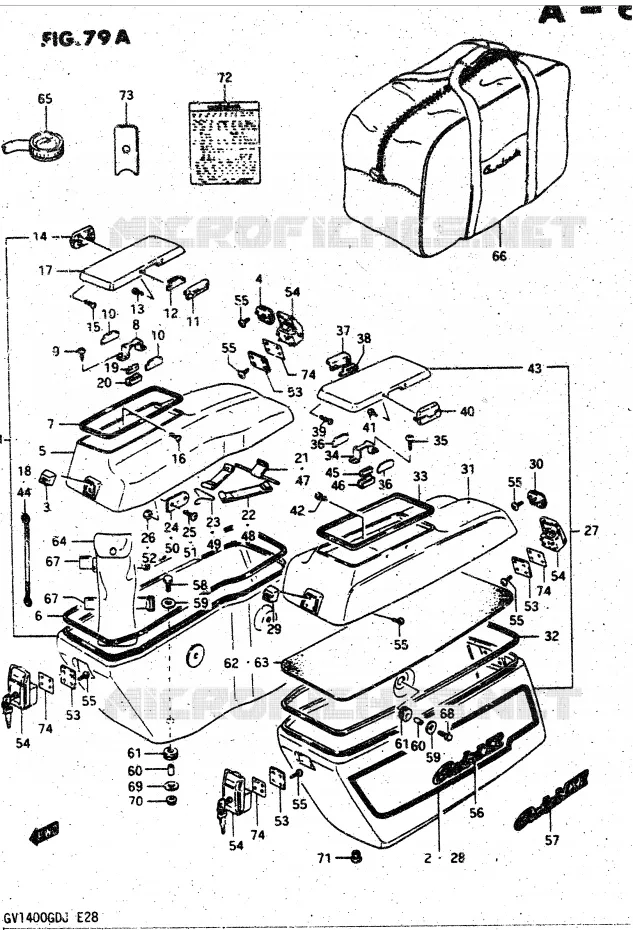

VALISE LATERALE - SUPPORT (MODELE J) POUR SUZUKI CAVALCADE 1400 1987

COUVERCLES FEU DE POSITION (GV1400GCJ)

(1) 95400-24A61-13Z

SIDE BAG ASSY, RH (BLACK)

(1) 95400-24A61-24D

RH SIDE BAG
SIDE BAG ASSY, RH (MAROON)

(1) 95400-24A70-000

BAG ASSY,SIDE,R
SIDE BAG ASSY, RH (SILVER)

(1) 95400-24A70-38G

SIDE BAG ASSY, RH (MAROON)

(2) 68260-24A30-9EA

TAPE SET,SIDEBAG STR
.TAPE SET SIDEBAG STR,RH

(2) 68260-24A30-9EB

TAPE SET, SIDE BAG RH

(2) 68260-24A40-9VJ

.TAPE SET,SIDE BAG,RH

(2) 68260-24A40-9VK

TAPE SET, SIDE BAG RH

(3) 93316-24A02-000

CHARNIERE
LOCK PLATE, FRONT

(4) 93316-24A13-000

PLATE,SIDE BAG LID L
LOCK PLATE, REAR

(5) 95440-24A10-13Z

.LID,SIDE BAG R (BLACK)

(5) 95440-24A10-20H

LID,SIDE BAG R
LID (MAROON)

(5) 95440-24A20-38G

DISCONTINUED

(6) 95422-24A01-000

SEAL

(7) 95446-24A02-000

JOINT
SEAL

(8) 95516-24A00-000

PATTE
HOLDER

(9) 03511-03125-000

SCREW

(10) 95423-24A10-000

PLAQUE
PLATE, LID ROCK

(11) 95447-24A00-000

LEVIER
..LEVER,POCKET OPENER

(12) 95424-24A00-000

PLAQUE
WASHER,THRUST

(13) 02142-04063-000

..SCREW 4X6

(14) 95443-24A00-000

HINGE, LID SF
HINGE

(15) 02142-04063-000

..SCREW 4X6

(16) 02142-04123-000

SCREW
..SCREW 4X12

(17) 95448-24A00-000

COUVERCLE
LID, POCKET

(18) 93191-24A00-000

BAND
O RING,D:3.5,ID:61.0

(19) 95449-24A00-000

MAGNET

(20) 95517-24A00-000

BOX, HOLDER

(21) 95470-24A00-000

REAR PLATE
PLATE, REAR

(22) 95474-24A00-000

BAND
O RING,D:3.5,ID:61.0

(23) 95475-24A00-000

HOOK
RIVET

(24) 95473-24A00-000

FRONT PLATE
SUPPORT MOTEUR

(25) 02142-0512A-000

SCREW
SCREW, CENTER PANEL (5X12)

(26) 08313-2005A-000

NUT
ECROU *

(27) 95500-24A61-13Z

SIDE BAG ASSY, L (BLACK)

(27) 95500-24A61-24D

RH SIDE BAG
SIDE BAG ASSY,LH (MAROON)

(27) 95500-24A70-20H

LH SIDE BAG ASSY
SIDE BAG ASSY, LH (SILVER)

(27) 95500-24A70-38G

SIDE BAG ASSY, LH (MAROON)

(28) 68290-24A30-9EA

TAPE SET, SIDE BAG LH

(28) 68290-24A30-9EB

TAPE SET, SIDE BAG LH

(28) 68290-24A40-9VJ

TAPE SET,SIDE BAG,L
TAPE SET, SIDE BAG LH

(28) 68290-24A40-9VK

DISCONTINUED

(29) 93316-24A02-000

CHARNIERE
LOCK PLATE, FRONT

(30) 93316-24A13-000

PLATE,SIDE BAG LID L
LOCK PLATE, REAR

(31) 95540-24A10-13Z

.LID,SIDE BAG L (BLACK)

(31) 95540-24A10-24D

LID
.LID,SIDE BAG L (MAROON)

(31) 95540-24A20-20H

LID
.LID, SIDE BAG L (SILVER)

(31) 95540-24A20-38G

.LID,SIDE BAG,L(MAROON)

(32) 95422-24A01-000

SEAL

(33) 95446-24A02-000

JOINT
SEAL

(34) 95516-24A00-000

PATTE
HOLDER

(35) 03511-03125-000

SCREW

(36) 95423-24A10-000

PLAQUE
PLATE, LID LOCK

(37) 95447-24A00-000

LEVIER
..LEVER,POCKET OPENER

(38) 95424-24A00-000

PLAQUE
WASHER,THRUST

(39) 02142-04063-000

..SCREW 4X6

(40) 95443-24A00-000

HINGE, LID SF
HINGE

(41) 02142-04063-000

..SCREW 4X6

(42) 02142-04123-000

SCREW
..SCREW 4X12

(43) 95448-24A00-000

COUVERCLE
LID, POCKET

(44) 93191-24A00-000

BAND
O RING,D:3.5,ID:61.0

(45) 95449-24A00-000

MAGNET

(46) 95517-24A00-000

BOX, HOLDER

(47) 95470-24A00-000

REAR PLATE
PLATE, REAR

(48) 95474-24A00-000

BAND
O RING,D:3.5,ID:61.0

(49) 95475-24A00-000

HOOK
RIVET

(50) 95473-24A00-000

FRONT PLATE
SUPPORT MOTEUR

(51) 02142-0512A-000

SCREW
SCREW, CENTER PANEL (5X12)

(52) 08313-2005A-000

NUT
ECROU *

(53) 93124-24A00-000

PLAQUE
SET PLATE, SIDE BAG LOCK

(54) 93300-24820-000

LOCK SET,SIDE BAG
DISCONTINUED

(55) 02142-0508A-000

SCREW. CASE
SCREW

(56) 68261-24A10-000

EMBLEM,SIDE BAG,R
EMBLEM

(57) 68261-24A20-000

EMBLEM
EMBLEM,SIDE BAG

(58) 01500-06307-000

BOLT
BOLT, RH

(59) 09160-06136-000

WASHER
WASHER (6.5X29X1.6)

(60) 09180-06055-000

DOUILLE
RONDELLE

(61) 09320-09017-000

CUSHION

(62) 95416-24A00-000

RH BOTTOM SEAT
SEAT, BOTTOM RH

(63) 95417-24A00-000

LH BOTTOM SEAT
SEAT,SIDE BAG BOTTOM, LH

(64) 09800-00293-000

TOOL SET
TOOL ASSY

(65) 96200-41330-000

MANOMETRE PNEU & FOURCHE
JAUGE

(66) 95450-24A01-000

SAC DE SACOCHES, INTER. GV1400
LUGGAGE BAG

(67) 09462-00040-000

BAND
O RING,D:3.5,ID:61.0

(68) 09104-06004-000

BOLT L:30
BOLT, UPPER

(69) 09160-06121-000

WASHER,6.5X18X2.0
WASHER

(70) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(71) 09250-08013-000

BOUCHON CAOUTCHOUC
SCREW

(72) 68613-24A20-000

LABEL, WARNING

(72) 68613-24A30-000

LABEL, WARNING (FRENCH)

(73) 09813-00038-000

SPANNER

(74) 93314-24A01-000

PACKING SEAT,SIDE BAG ROCK
PACKING SEAT

	Référence	Désignation	Qté
# 1	95400-24A61-13Z 9540024A6113Z 9540024A6113Z	SIDE BAG ASSY, RH (BLACK)	Non disponible	0,00 €
# 1	95400-24A61-24D 9540024A6124D 9540024A6124D	RH SIDE BAG SIDE BAG ASSY, RH (MAROON)	Non disponible	0,00 €
# 1	95400-24A70-20H 9540024A7020H	BAG ASSY, SIDE, R SIDE BAG ASSY, RH (SILVER)	Non disponible	0,00 €
# 1	95400-24A70-38G 9540024A7038G 9540024A7038G	SIDE BAG ASSY, RH (MAROON)	Non disponible	0,00 €
# 2	68260-24A30-9EA 6826024A309EA 6826024A309EA	TAPE SET, SIDEBAG STR .TAPE SET SIDEBAG STR, RH	Non disponible	0,00 €
# 2	68260-24A30-9EB 6826024A309EB 6826024A309EB	TAPE SET, SIDE BAG RH	Non disponible	0,00 €
# 2	68260-24A40-9VJ 6826024A409VJ 6826024A409VJ	.TAPE SET, SIDE BAG, RH	Non disponible	0,00 €
# 2	68260-24A40-9VK 6826024A409VK 6826024A409VK	TAPE SET, SIDE BAG RH	Non disponible	0,00 €
# 3	93316-24A02-000 9331624A02000 9331624A02000	CHARNIERE LOCK PLATE, FRONT	Non disponible	0,00 €
# 4	93316-24A13-000 9331624A13000 9331624A13000	PLATE, SIDE BAG LID L LOCK PLATE, REAR	Non disponible	0,00 €
# 5	95440-24A10-13Z 9544024A1013Z 9544024A1013Z	.LID, SIDE BAG R (BLACK)	Non disponible	0,00 €
# 5	95440-24A10-24D 9544024A1024D	LID, SIDE BAG R LID (MAROON)	Non disponible	0,00 €
# 5	95440-24A20-38G 9544024A2038G 9544024A2038G	DISCONTINUED	Non disponible	0,00 €
# 6	95422-24A01-000 9542224A01000 9542224A01000	SEAL	Non disponible	0,00 €
# 7	95446-24A02-000 9544624A02000 9544624A02000	JOINT SEAL	10,21 €
# 8	95516-24A00-000 9551624A00000 9551624A00000	PATTE HOLDER	Non disponible	0,00 €
# 9	03511-03125-000 0351103125000 0351103125000	SCREW	Non disponible	0,00 €
# 10	95423-24A10-000 9542324A10000 9542324A10000	PLAQUE PLATE, LID ROCK	Non disponible	0,00 €
# 11	95447-24A00-000 9544724A00000 9544724A00000	LEVIER ..LEVER, POCKET OPENER	Non disponible	0,00 €
# 12	95424-24A00-000 9542424A00000 9542424A00000	PLAQUE WASHER, THRUST	5,03 €
# 13	02142-04065-000 0214204065000	..SCREW 4X6	Non disponible	0,00 €
# 14	95443-24A00-000 9544324A00000 9544324A00000	HINGE, LID SF HINGE	48,98 €
# 15	02142-04065-000 0214204065000	..SCREW 4X6	Non disponible	0,00 €
# 16	02142-04125-000 0214204125000	SCREW ..SCREW 4X12	Non disponible	0,00 €
# 17	95448-24A00-000 9544824A00000 9544824A00000	COUVERCLE LID, POCKET	Non disponible	0,00 €
# 18	93191-24A00-000 9319124A00000 9319124A00000	BAND O RING, D:3.5, ID:61.0	Non disponible	0,00 €
# 19	95449-24A00-000 9544924A00000 9544924A00000	MAGNET	Non disponible	0,00 €
# 20	95517-24A00-000 9551724A00000 9551724A00000	BOX, HOLDER	Non disponible	0,00 €
# 21	95470-24A00-000 9547024A00000 9547024A00000	REAR PLATE PLATE, REAR	Non disponible	0,00 €
# 22	95474-24A00-000 9547424A00000 9547424A00000	BAND O RING, D:3.5, ID:61.0	Non disponible	0,00 €
# 23	95475-24A00-000 9547524A00000 9547524A00000	HOOK RIVET	Non disponible	0,00 €
# 24	95473-24A00-000 9547324A00000 9547324A00000	FRONT PLATE SUPPORT MOTEUR	Non disponible	0,00 €
# 25	02142-05124-000 0214205124000	SCREW SCREW, CENTER PANEL (5X12)	Non disponible	0,00 €
# 26	08313-21055-000 08313-2005A-000 0831321055000	NUT ECROU *	2,40 €
# 27	95500-24A61-13Z 9550024A6113Z 9550024A6113Z	SIDE BAG ASSY, L (BLACK)	Non disponible	0,00 €
# 27	95500-24A61-24D 9550024A6124D 9550024A6124D	RH SIDE BAG SIDE BAG ASSY, LH (MAROON)	Non disponible	0,00 €
# 27	95500-24A70-20H 9550024A7020H 9550024A7020H	LH SIDE BAG ASSY SIDE BAG ASSY, LH (SILVER)	Non disponible	0,00 €
# 27	95500-24A70-38G 9550024A7038G 9550024A7038G	SIDE BAG ASSY, LH (MAROON)	Non disponible	0,00 €
# 28	68290-24A30-9EA 6829024A309EA 6829024A309EA	TAPE SET, SIDE BAG LH	Non disponible	0,00 €
# 28	68290-24A30-9EB 6829024A309EB 6829024A309EB	TAPE SET, SIDE BAG LH	Non disponible	0,00 €
# 28	68290-24A40-9VJ 6829024A409VJ 6829024A409VJ	TAPE SET, SIDE BAG, L TAPE SET, SIDE BAG LH	Non disponible	0,00 €
# 28	68290-24A40-9VK 6829024A409VK 6829024A409VK	DISCONTINUED	Non disponible	0,00 €
# 29	93316-24A02-000 9331624A02000 9331624A02000	CHARNIERE LOCK PLATE, FRONT	Non disponible	0,00 €
# 30	93316-24A13-000 9331624A13000 9331624A13000	PLATE, SIDE BAG LID L LOCK PLATE, REAR	Non disponible	0,00 €
# 31	95540-24A10-13Z 9554024A1013Z 9554024A1013Z	.LID, SIDE BAG L (BLACK)	Non disponible	0,00 €
# 31	95540-24A10-24D 9554024A1024D 9554024A1024D	LID .LID, SIDE BAG L (MAROON)	Non disponible	0,00 €
# 31	95540-24A20-20H 9554024A2020H 9554024A2020H	LID .LID, SIDE BAG L (SILVER)	Non disponible	0,00 €
# 31	95540-24A20-38G 9554024A2038G 9554024A2038G	.LID, SIDE BAG, L(MAROON)	Non disponible	0,00 €
# 32	95422-24A01-000 9542224A01000 9542224A01000	SEAL	Non disponible	0,00 €
# 33	95446-24A02-000 9544624A02000 9544624A02000	JOINT SEAL	10,21 €
# 34	95516-24A00-000 9551624A00000 9551624A00000	PATTE HOLDER	Non disponible	0,00 €
# 35	03511-03125-000 0351103125000 0351103125000	SCREW	Non disponible	0,00 €
# 36	95423-24A10-000 9542324A10000 9542324A10000	PLAQUE PLATE, LID LOCK	Non disponible	0,00 €
# 37	95447-24A00-000 9544724A00000 9544724A00000	LEVIER ..LEVER, POCKET OPENER	Non disponible	0,00 €
# 38	95424-24A00-000 9542424A00000 9542424A00000	PLAQUE WASHER, THRUST	5,03 €
# 39	02142-04065-000 0214204065000	..SCREW 4X6	Non disponible	0,00 €
# 40	95443-24A00-000 9544324A00000 9544324A00000	HINGE, LID SF HINGE	48,98 €
# 41	02142-04065-000 0214204065000	..SCREW 4X6	Non disponible	0,00 €
# 42	02142-04125-000 0214204125000	SCREW ..SCREW 4X12	Non disponible	0,00 €
# 43	95448-24A00-000 9544824A00000 9544824A00000	COUVERCLE LID, POCKET	Non disponible	0,00 €
# 44	93191-24A00-000 9319124A00000 9319124A00000	BAND O RING, D:3.5, ID:61.0	Non disponible	0,00 €
# 45	95449-24A00-000 9544924A00000 9544924A00000	MAGNET	Non disponible	0,00 €
# 46	95517-24A00-000 9551724A00000 9551724A00000	BOX, HOLDER	Non disponible	0,00 €
# 47	95470-24A00-000 9547024A00000 9547024A00000	REAR PLATE PLATE, REAR	Non disponible	0,00 €
# 48	95474-24A00-000 9547424A00000 9547424A00000	BAND O RING, D:3.5, ID:61.0	Non disponible	0,00 €
# 49	95475-24A00-000 9547524A00000 9547524A00000	HOOK RIVET	Non disponible	0,00 €
# 50	95473-24A00-000 9547324A00000 9547324A00000	FRONT PLATE SUPPORT MOTEUR	Non disponible	0,00 €
# 51	02142-05124-000 0214205124000	SCREW SCREW, CENTER PANEL (5X12)	Non disponible	0,00 €
# 52	08313-21055-000 08313-2005A-000 0831321055000	NUT ECROU *	2,40 €
# 53	93124-24A00-000 9312424A00000 9312424A00000	PLAQUE SET PLATE, SIDE BAG LOCK	Non disponible	0,00 €
# 54	93310-24A01-KEY 9331024A01KEY	LOCK SET, SIDE BAG DISCONTINUED	Non disponible	0,00 €
# 55	02142-05085-000 02142-0508A-000 0214205085000	SCREW. CASE SCREW	1,66 €
# 56	68261-24A10-000 6826124A10000 6826124A10000	EMBLEM, SIDE BAG, R EMBLEM	Non disponible	0,00 €
# 57	68261-24A20-000 6826124A20000 6826124A20000	EMBLEM EMBLEM, SIDE BAG	Non disponible	0,00 €
# 58	01107-06307-000 01500-06307-000 0110706307000	BOLT BOLT, RH	3,42 €
# 59	09160-06030-000 09160-06136-000 0916006030000	WASHER WASHER (6.5X29X1.6)	2,24 €
# 60	09180-06055-000 0918006055000 0918006055000	DOUILLE RONDELLE	Non disponible	0,00 €
# 61	09320-09017-000 0932009017000 0932009017000	CUSHION	4,84 €
# 62	95416-24A00-000 9541624A00000 9541624A00000	RH BOTTOM SEAT SEAT, BOTTOM RH	Non disponible	0,00 €
# 63	95417-24A00-000 9541724A00000 9541724A00000	LH BOTTOM SEAT SEAT, SIDE BAG BOTTOM, LH	Non disponible	0,00 €
# 64	09800-00293-000 0980000293000 0980000293000	TOOL SET TOOL ASSY	Non disponible	0,00 €
# 65	96200-41330-000 9620041330000 9620041330000	MANOMETRE PNEU & FOURCHE JAUGE	Non disponible	0,00 €
# 66	95450-24A01-000 9545024A01000 9545024A01000	SAC DE SACOCHES, INTER. GV1400 LUGGAGE BAG	Non disponible	0,00 €
# 67	09462-00040-000 0946200040000 0946200040000	BAND O RING, D:3.5, ID:61.0	7,52 €
# 68	09104-06004-000 0910406004000 0910406004000	BOLT L:30 BOLT, UPPER	3,15 €
# 69	09160-06013-000 09160-06121-000 0916006013000	WASHER, 6.5X18X2.0 WASHER	2,57 €
# 70	08319-31067-000 0831931067000 0831931067000	ECROU 6MM CHROMEE NUT	2,53 €
# 71	09250-08013-000 0925008013000 0925008013000	BOUCHON CAOUTCHOUC SCREW	2,73 €
# 72	68613-24A20-000 6861324A20000 6861324A20000	LABEL, WARNING	Non disponible	0,00 €
# 72	68613-24A30-000 6861324A30000 6861324A30000	LABEL, WARNING (FRENCH)	Non disponible	0,00 €
# 73	09813-00038-000 0981300038000 0981300038000	SPANNER	Non disponible	0,00 €
# 74	93314-24A01-000 9331424A01000 9331424A01000	PACKING SEAT, SIDE BAG ROCK PACKING SEAT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au VALISE LATERALE - SUPPORT (MODELE J) de votre Suzuki CAVALCADE 1400 de CAVALCADE. Nous restons à votre disposition pour toute question.
