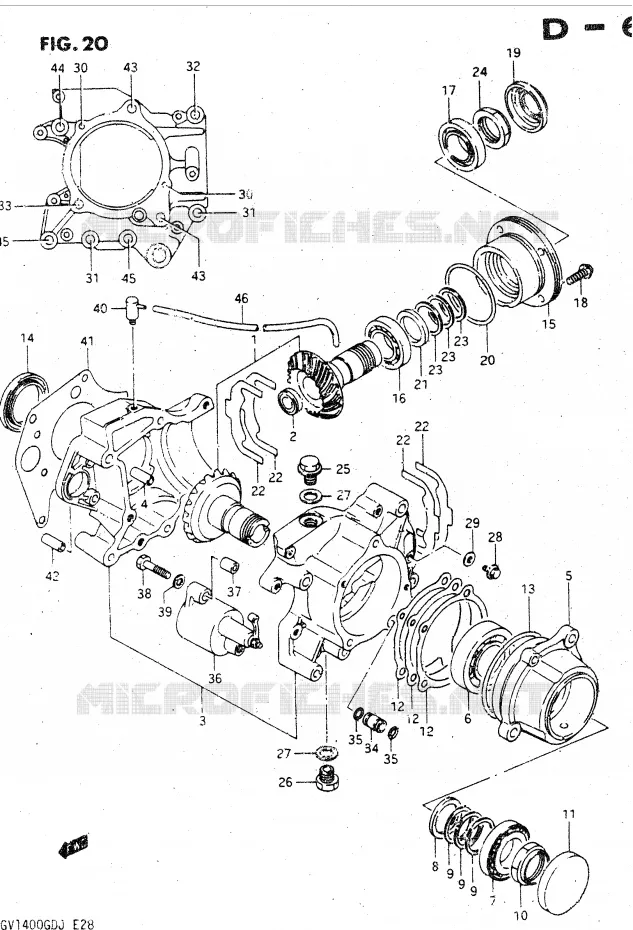

Vue éclatée

TRANSMISSION

COUPLE CONIQUE POUR SUZUKI CAVALCADE 1400 1986

ENSEMBLE DE SELECTION DE VITESSES

(1) 24900-24823-000

2NDARY GEAR SET
DISCONTINUED

(2) 09241-25006-000

PLUG
DISCONTINUED

(3) 24900-24A01-000

2NDARY GEAR CASE
.CASE,SECONDARY

(4) 09206-11017-000

COLLER ENG.HOLDER
..PIN CRANKCASE (2)

(5) 24933-24A01-000

BEARING HOUSING
HOUSING, BEARING

(6) 09265-35005-000

TAPER ROLLER BEA
BEARING, RH

(7) 09265-32002-000

TAPER ROLLER BEA
BEARING, LH

(8) 09180-32006-000

SPACER (32X40X3)

(9) 09181-32002-000

RONDELLE
SHIM (T:1.62)

(9) 09181-32001-000

RONDELLE
SHIM (T:1.60)

(9) 09181-32003-000

RONDELLE
SHIM (T:1.64)

(9) 09181-32004-000

RONDELLE
SHIM (T:1.66)

(9) 09181-32005-000

RONDELLE
SHIM (T:1.68)

(9) 09181-32006-000

RONDELLE
SHIM (T:1.70)

(9) 09181-32007-000

RONDELLE
SHIM (T:1.80)

(9) 09181-32008-000

RONDELLE
SHIM (T:1.90)

(9) 09181-32009-000

RONDELLE
PASTILLE

(10) 09159-32004-000

NUT

(11) 09241-58001-000

COUVERCLE CAOUTCHOUC
SCREW

(12) 24934-24A02-030

SHIM
.SHIM, SEC DRIVE (T:0.30)

(12) 24934-24A02-035

SHIM 0.35
.SHIM, SEC DRIVE (T:0.35)

(12) 24934-24A02-040

SHIM
SHIM (T:0.40)

(12) 24934-24A02-050

SHIM 0.50
.SHIM, SEC DRIVE (T:0.50)

(12) 24934-24A02-060

SHIM 0.60
.SHIM, SEC DRIVE (T:0.60)

(13) 09280-78001-000

O RING D:3.0 ID:78

(14) 09283-48012-000

OIL SEAL

(15) 24941-24A03-000

DRIVEN GEAR HOUSING
.HOUSING,SEC DRIVEN B

(16) 09265-35004-000

BEARING
ROLLER BEARING 20X28X20

(17) 09265-32002-000

TAPER ROLLER BEA
ROULEMENT

(18) 01550-08257-000

VIS 8X25MM
.BOLT 8X25

(19) 09283-29005-000

BOURRAGE
DISCONTINUED

(20) 09280-70005-000

JOINT TORIQUE
O RING (D:3.1,ID:69.4)

(21) 09180-32005-000

.SPACER (32.4X40X8)

(22) 24945-24A00-030

SHIM 0.30
.SHIM,SEC DRIVEN HOUS (T:0.30)

(22) 24945-24A00-035

SHIM 0.35
.SHIM,SEC DRIVEN HOUS (T:0.35)

(22) 24945-24A00-040

SHIM 0.40
SHIM (T:0.40)

(22) 24945-24A00-050

SHIM 0.50
RONDELLE

(22) 24945-24A00-060

SHIM 0.60
SHIM (T:0.60)

(23) 09181-32002-000

RONDELLE
SHIM (T:1.62)

(23) 09181-32001-000

RONDELLE
SHIM (T:1.60)

(23) 09181-32003-000

RONDELLE
SHIM (T:1.64)

(23) 09181-32004-000

RONDELLE
SHIM (T:1.66)

(23) 09181-32005-000

RONDELLE
SHIM (T:1.68)

(23) 09181-32006-000

RONDELLE
SHIM (T:1.70)

(23) 09181-32007-000

RONDELLE
SHIM (T:1.80)

(23) 09181-32008-000

RONDELLE
SHIM (T:1.90)

(23) 09181-32009-000

RONDELLE
PASTILLE

(24) 09159-32003-000

NUT

(25) 09247-14026-000

BOUCHON DE VIDANGE
PLUG,14X12

(26) 09247-14036-000

.PLUG, OIL DRAIN

(27) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
WASHER

(28) 01550-0610B-000

BOLT. RH
.PLUG, OIL GALLERY

(29) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
WASHER

(30) 01550-0625A-000

BOLT
BOLT 6X25

(31) 01550-0860B-000

BOLT
.BOLT (8X60)

(32) 01550-0870A-000

BOLT

(33) 09103-08105-000

VIS 8X95
BOLT,8X95

(34) 24937-24A00-000

PIN
.PIN,OIL GALLERY

(35) 09280-10016-000

JOINT TORIQUE D: 1.9, ID: 9.8
DISCONTINUED

(36) 23160-05A02-000

CLUTCH REL CYLINDER
MAITRE CYLINDRE

(37) 04211-09129-000

BOULON 9X12
PIN 16X10

(38) 01500-0635B-000

BOLT
BOLT, FENDER REAR

(39) 08321-0106A-000

LOCK WASHER
.WASHERLOCK6.1X12X1.2

(40) 24821-45100-000

VALVE D'EVACUATION
PLUG,T/M BREATHER

(41) 24936-24A01-H17

GASKET,SEC GEAR CASE(NA)
DISCONTINUED

(42) 09206-13004-000

DOUILLE 13X22
PIN 16X10

(42) 24900-24832-000

2ND BEV GR & CASE S
DISCONTINUED

(43) 09103-08185-000

BOLT (8X145)

(44) 09103-08179-000

BOLT,8X105
BOLT,CRANKCASE L105 (8X105)

(45) 09103-08122-000

VIS 8X110
BOLT (8X110)

(46) 09352-20504-600

TUYAU 2X5X600MM
S.R.I.S. HOSE NO 2 (L:600-450)

	Référence	Désignation	Qté
# 1	24900-24823-000 2490024823000 2490024823000	2NDARY GEAR SET DISCONTINUED	Non disponible	0,00 €
# 2	09241-25004-000 0924125004000	PLUG DISCONTINUED	Non disponible	0,00 €
# 3	24900-24A01-000 2490024A01000 2490024A01000	2NDARY GEAR CASE .CASE, SECONDARY	Non disponible	0,00 €
# 4	09206-11005-000 09206-11017-000 0920611005000	COLLER ENG.HOLDER ..PIN CRANKCASE (2)	7,61 €
# 5	24933-24A01-000 2493324A01000 2493324A01000	BEARING HOUSING HOUSING, BEARING	Non disponible	0,00 €
# 6	09265-35005-000 0926535005000 0926535005000	TAPER ROLLER BEA BEARING, RH	Non disponible	0,00 €
# 7	09265-32002-000 0926532002000 0926532002000	TAPER ROLLER BEA BEARING, LH	Non disponible	0,00 €
# 8	09180-32006-000 0918032006000 0918032006000	SPACER (32X40X3)	Non disponible	0,00 €
# 9	09181-32002-000 0918132002000 0918132002000	RONDELLE SHIM (T:1.62)	4,90 €
# 9	09181-32001-000 0918132001000 0918132001000	RONDELLE SHIM (T:1.60)	Non disponible	0,00 €
# 9	09181-32003-000 0918132003000 0918132003000	RONDELLE SHIM (T:1.64)	Non disponible	0,00 €
# 9	09181-32004-000 0918132004000 0918132004000	RONDELLE SHIM (T:1.66)	Non disponible	0,00 €
# 9	09181-32005-000 0918132005000 0918132005000	RONDELLE SHIM (T:1.68)	Non disponible	0,00 €
# 9	09181-32006-000 0918132006000 0918132006000	RONDELLE SHIM (T:1.70)	Non disponible	0,00 €
# 9	09181-32007-000 0918132007000 0918132007000	RONDELLE SHIM (T:1.80)	Non disponible	0,00 €
# 9	09181-32008-000 0918132008000 0918132008000	RONDELLE SHIM (T:1.90)	Non disponible	0,00 €
# 9	09181-32009-000 0918132009000 0918132009000	RONDELLE PASTILLE	Non disponible	0,00 €
# 10	09159-32004-000 0915932004000 0915932004000	NUT	Non disponible	0,00 €
# 11	09241-58001-000 0924158001000 0924158001000	COUVERCLE CAOUTCHOUC SCREW	Non disponible	0,00 €
# 12	24934-24A02-030 2493424A02030 2493424A02030	SHIM .SHIM, SEC DRIVE (T:0.30)	Non disponible	0,00 €
# 12	24934-24A02-035 2493424A02035 2493424A02035	SHIM 0.35 .SHIM, SEC DRIVE (T:0.35)	Non disponible	0,00 €
# 12	24934-24A02-040 2493424A02040 2493424A02040	SHIM SHIM (T:0.40)	Non disponible	0,00 €
# 12	24934-24A02-050 2493424A02050 2493424A02050	SHIM 0.50 .SHIM, SEC DRIVE (T:0.50)	Non disponible	0,00 €
# 12	24934-24A02-060 2493424A02060 2493424A02060	SHIM 0.60 .SHIM, SEC DRIVE (T:0.60)	Non disponible	0,00 €
# 13	09280-78001-000 0928078001000 0928078001000	O RING D:3.0 ID:78	7,41 €
# 14	09283-48012-000 0928348012000 0928348012000	OIL SEAL	Non disponible	0,00 €
# 15	24941-24A03-000 2494124A03000 2494124A03000	DRIVEN GEAR HOUSING .HOUSING, SEC DRIVEN B	Non disponible	0,00 €
# 16	09265-35004-000 0926535004000 0926535004000	BEARING ROLLER BEARING 20X28X20	91,04 €
# 17	09265-32002-000 0926532002000 0926532002000	TAPER ROLLER BEA ROULEMENT	Non disponible	0,00 €
# 18	01517-08258-000 01550-08257-000 0151708258000	VIS 8X25MM .BOLT 8X25	3,62 €
# 19	09283-29004-000 0928329004000	BOURRAGE DISCONTINUED	Non disponible	0,00 €
# 20	09280-70005-000 0928070005000 0928070005000	JOINT TORIQUE O RING (D:3.1, ID:69.4)	7,28 €
# 21	09180-32005-000 0918032005000 0918032005000	.SPACER (32.4X40X8)	Non disponible	0,00 €
# 22	24945-24A00-030 2494524A00030 2494524A00030	SHIM 0.30 .SHIM, SEC DRIVEN HOUS (T:0.30)	Non disponible	0,00 €
# 22	24945-24A00-035 2494524A00035 2494524A00035	SHIM 0.35 .SHIM, SEC DRIVEN HOUS (T:0.35)	Non disponible	0,00 €
# 22	24945-24A00-040 2494524A00040 2494524A00040	SHIM 0.40 SHIM (T:0.40)	Non disponible	0,00 €
# 22	24945-24A00-050 2494524A00050 2494524A00050	SHIM 0.50 RONDELLE	Non disponible	0,00 €
# 22	24945-24A00-060 2494524A00060 2494524A00060	SHIM 0.60 SHIM (T:0.60)	Non disponible	0,00 €
# 23	09181-32002-000 0918132002000 0918132002000	RONDELLE SHIM (T:1.62)	4,90 €
# 23	09181-32001-000 0918132001000 0918132001000	RONDELLE SHIM (T:1.60)	Non disponible	0,00 €
# 23	09181-32003-000 0918132003000 0918132003000	RONDELLE SHIM (T:1.64)	Non disponible	0,00 €
# 23	09181-32004-000 0918132004000 0918132004000	RONDELLE SHIM (T:1.66)	Non disponible	0,00 €
# 23	09181-32005-000 0918132005000 0918132005000	RONDELLE SHIM (T:1.68)	Non disponible	0,00 €
# 23	09181-32006-000 0918132006000 0918132006000	RONDELLE SHIM (T:1.70)	Non disponible	0,00 €
# 23	09181-32007-000 0918132007000 0918132007000	RONDELLE SHIM (T:1.80)	Non disponible	0,00 €
# 23	09181-32008-000 0918132008000 0918132008000	RONDELLE SHIM (T:1.90)	Non disponible	0,00 €
# 23	09181-32009-000 0918132009000 0918132009000	RONDELLE PASTILLE	Non disponible	0,00 €
# 24	09159-32003-000 0915932003000 0915932003000	NUT	Non disponible	0,00 €
# 25	09247-14012-000 09247-14026-000 0924714012000	BOUCHON DE VIDANGE PLUG, 14X12	4,24 €
# 26	09247-14019-000 09247-14036-000 0924714019000	.PLUG, OIL DRAIN	5,50 €
# 27	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM WASHER	2,71 €
# 28	01517-06108-000 01550-0610B-000 0151706108000	BOLT. RH .PLUG, OIL GALLERY	3,15 €
# 29	09168-06023-000 0916806023000 0916806023000	BAGUE DE JOINT 5.8X13X1.2 WASHER	2,53 €
# 30	09103-06072-000 01550-0625A-000 0910306072000	BOLT BOLT 6X25	2,62 €
# 31	01517-08605-000 01550-0860B-000 0151708605000	BOLT .BOLT (8X60)	5,03 €
# 32	01517-08705-000 01550-0870A-000 0151708705000	BOLT	4,13 €
# 33	09103-08105-000 0910308105000 0910308105000	VIS 8X95 BOLT, 8X95	3,50 €
# 34	24937-24A00-000 2493724A00000 2493724A00000	PIN .PIN, OIL GALLERY	Non disponible	0,00 €
# 35	09280-10010-000 09280-10016-000 0928010010000	JOINT TORIQUE D: 1.9, ID: 9.8 DISCONTINUED	4,37 €
# 36	23160-05A02-000 2316005A02000 2316005A02000	CLUTCH REL CYLINDER MAITRE CYLINDRE	Non disponible	0,00 €
# 37	04211-09129-000 0421109129000 0421109129000	BOULON 9X12 PIN 16X10	2,13 €
# 38	01107-06356-000 01500-0635B-000 0110706356000	BOLT BOLT, FENDER REAR	2,80 €
# 39	08321-21066-000 0832121066000	LOCK WASHER .WASHERLOCK6.1X12X1.2	Non disponible	0,00 €
# 40	24821-45100-000 2482145100000 2482145100000	VALVE D'EVACUATION PLUG, T/M BREATHER	11,11 €
# 41	24936-24A01-000 2493624A01000	GASKET, SEC GEAR CASE(NA) DISCONTINUED	Non disponible	0,00 €
# 42	09206-13004-000 0920613004000 0920613004000	DOUILLE 13X22 PIN 16X10	2,62 €
# 42	24900-24831-000 2490024831000	2ND BEV GR & CASE S DISCONTINUED	Non disponible	0,00 €
# 43	09103-08185-000 0910308185000 0910308185000	BOLT (8X145)	Non disponible	0,00 €
# 44	09103-08093-000 09103-08179-000 0910308093000	BOLT, 8X105 BOLT, CRANKCASE L105 (8X105)	5,77 €
# 45	09103-08122-000 0910308122000 0910308122000	VIS 8X110 BOLT (8X110)	4,24 €
# 46	09343-02009-000 09352-20504-600 0934302009000	TUYAU 2X5X600MM S.R.I.S. HOSE NO 2 (L:600-450)	6,22 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COUPLE CONIQUE de votre Suzuki CAVALCADE 1400 de CAVALCADE. Nous restons à votre disposition pour toute question.
