ETRIER DE FREIN ARRIERE

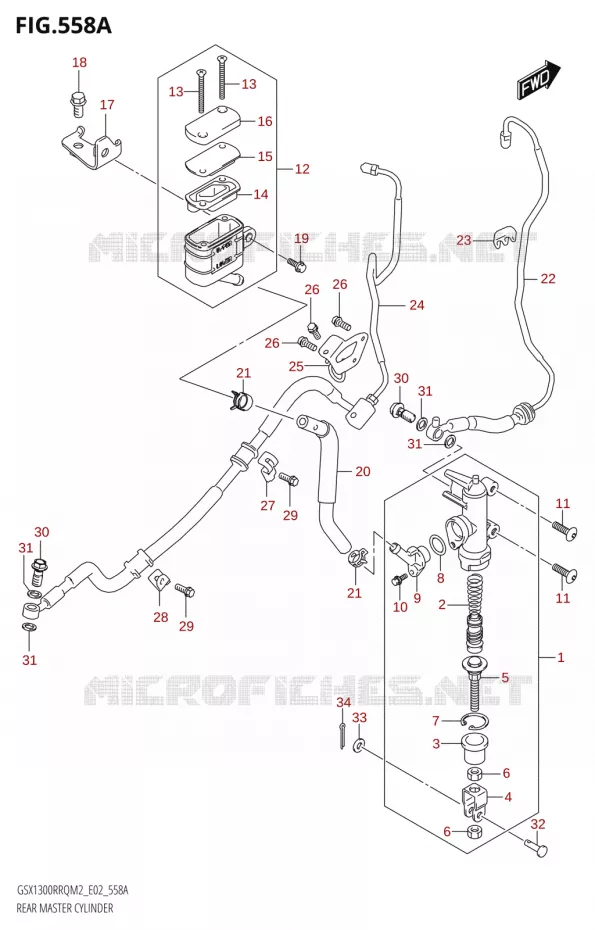

MAITRE CYLINDRE DE FREIN ARRIERE POUR SUZUKI HAYABUSA 1300 2022

OPTIONS SEAT RAIL HOOK SET

(1) 69600-08J10-000

CYLINDER ASSY, REAR MASTER

(2) 69600-34810-000

JEU PIECE REP. MAITRE CYL.D.F.
.PISTON/CUP SET

(3) 69691-00A00-000

GOMME
.BOOT

(4) 69692-47H00-000

.YOKE

(5) 69670-27A50-000

.ROD, PUSH

(6) 69693-47H00-000

.NUT

(7) 69665-47H00-000

.CIRCLIP

(8) 69686-34200-000

JOINT TORIQUE
.O RING

(9) 69672-08J10-000

.CONNECTOR

(10) 02112-7412A-000

.SCREW

(11) 09139-06028-000

VIS 6X20MM
SCREW(6X20)

(12) 69740-06L00-000

TANK ASSY,RESERVOIR

(13) 69689-01H00-000

.SCREW

(14) 69667-01H00-000

.DIAPHRAGM

(15) 69668-01H00-000

.PLATE,DIAPHRAGM

(16) 69669-18K00-000

.CAP

(17) 69750-10L00-000

BRACKET,RR RESERVOIR TANK

(18) 01547-0612A-000

BOLT

(19) 01550-0616A-000

BOLT

(20) 69730-10L00-000

HOSE,RR RESERVOIR TANK

(21) 09401-12404-000

BRIDE DE TUYAU
CLIP(ID:12)

(22) 69200-10L00-000

HOSE ASSY,RR BK MASTER TO UNIT

(23) 09403-06324-000

CLAMP

(24) 69400-10L00-000

HOSE ASSY,UNIT TO RR BK CLPR

(25) 69260-15H00-000

CLAMP, REAR BRAKE HOSE

(26) 01547-0616A-000

BOLT

(27) 69275-15H00-000

CLAMP, REAR BRAKE HOSE NO.1

(28) 69268-15H10-000

CLAMP,REAR BRAKE HOSE

(29) 01547-0616B-000

BOLT

(30) 09360-10062-000

BOLT
UNION(10X1.25X22)

(31) 09161-10009-000

RONDELLE 10X15X1.5
WASHER(10X15X1.5)

(32) 09200-06068-000

SHAFT,SHALLOW DRIVE ARM
PIN(6X17.7)

(33) 08322-0106A-000

WASHER

(34) 04111-2015A-000

PIN. COTTER
PIN

	Référence	Désignation	Qté
# 1	69600-08J10-000 6960008J10000 6960008J10000	CYLINDER ASSY, REAR MASTER	96,49 €
# 2	69600-34810-000 6960034810000 6960034810000	JEU PIECE REP. MAITRE CYL.D.F. .PISTON/CUP SET	29,16 €
# 3	69691-04A00-000 69691-00A00-000 6969104A00000	GOMME .BOOT	6,21 €
# 4	69692-47H00-000 6969247H00000 6969247H00000	.YOKE	9,14 €
# 5	69670-27A50-000 6967027A50000 6967027A50000	.ROD, PUSH	24,81 €
# 6	69693-47H00-000 6969347H00000 6969347H00000	.NUT	2,28 €
# 7	69665-47H00-000 6966547H00000 6966547H00000	.CIRCLIP	3,56 €
# 8	69686-34200-000 6968634200000 6968634200000	JOINT TORIQUE .O RING	3,30 €
# 9	69672-08J10-000 6967208J10000 6967208J10000	.CONNECTOR	5,20 €
# 10	02112-7412A-000 021127412A000 021127412A000	.SCREW	2,73 €
# 11	09139-06028-000 0913906028000 0913906028000	VIS 6X20MM SCREW(6X20)	Non disponible	0,00 €
# 12	69740-06L00-000 6974006L00000 6974006L00000	TANK ASSY, RESERVOIR	20,41 €
# 13	69689-01H00-000 6968901H00000 6968901H00000	.SCREW	3,06 €
# 14	69667-01H00-000 6966701H00000 6966701H00000	.DIAPHRAGM	6,15 €
# 15	69668-01H00-000 6966801H00000 6966801H00000	.PLATE, DIAPHRAGM	4,11 €
# 16	69669-18K00-000 6966918K00000 6966918K00000	.CAP	9,58 €
# 17	69750-10L00-000 6975010L00000 6975010L00000	BRACKET, RR RESERVOIR TANK	9,59 €
# 18	01547-0612A-000 015470612A000 015470612A000	BOLT	2,29 €
# 19	01550-0616A-000 015500616A000 015500616A000	BOLT	2,62 €
# 20	69730-10L00-000 6973010L00000 6973010L00000	HOSE, RR RESERVOIR TANK	15,30 €
# 21	09401-12404-000 0940112404000 0940112404000	BRIDE DE TUYAU CLIP(ID:12)	3,08 €
# 22	69200-10L00-000 6920010L00000 6920010L00000	HOSE ASSY, RR BK MASTER TO UNIT	51,79 €
# 23	09403-06324-000 0940306324000 0940306324000	CLAMP	3,13 €
# 24	69400-10L00-000 6940010L00000 6940010L00000	HOSE ASSY, UNIT TO RR BK CLPR	69,38 €
# 25	69260-15H00-000 6926015H00000 6926015H00000	CLAMP, REAR BRAKE HOSE	7,12 €
# 26	01547-0616A-000 015470616A000 015470616A000	BOLT	2,73 €
# 27	69275-15H00-000 6927515H00000 6927515H00000	CLAMP, REAR BRAKE HOSE NO.1	4,18 €
# 28	69268-15H10-000 6926815H10000 6926815H10000	CLAMP, REAR BRAKE HOSE	7,50 €
# 29	01547-0616B-000 015470616B000 015470616B000	BOLT	3,17 €
# 30	09360-10042-000 09360-10062-000 0936010042000	BOLT UNION(10X1.25X22)	5,77 €
# 31	09161-10009-000 0916110009000 0916110009000	RONDELLE 10X15X1.5 WASHER(10X15X1.5)	2,46 €
# 32	09200-06037-000 09200-06068-000 0920006037000	SHAFT, SHALLOW DRIVE ARM PIN(6X17.7)	5,70 €
# 33	08322-0106A-000 083220106A000 083220106A000	WASHER	Non disponible	0,00 €
# 34	04111-2015A-000 041112015A000 041112015A000	PIN. COTTER PIN	1,40 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au MAITRE CYLINDRE DE FREIN ARRIERE de votre Suzuki HAYABUSA 1300 ABS de HAYABUSA. Nous restons à votre disposition pour toute question.
