FEU ARRIERE

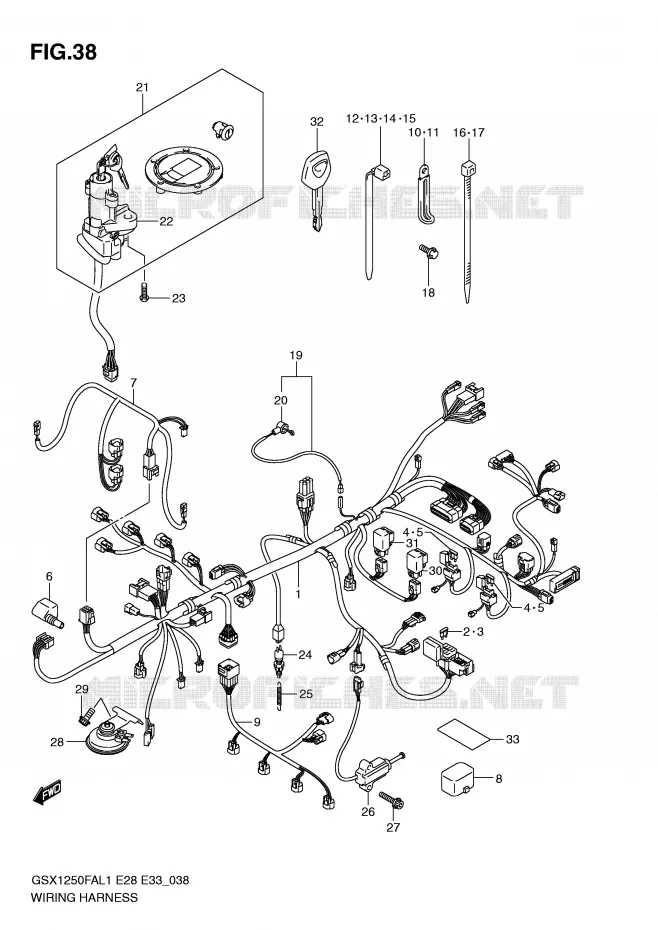

FAISCEAU ELECTRIQUE (GSX1250FAL1 E28) POUR SUZUKI GSX-F 1250 2011

FAISCEAU ELECTRIQUE (GSX1250FAL1 E33)

(1) 36610-18HK0-000

FAISCEAU

(2) 09481-10501-000

FUSE 10A VZ800, R750/W, GSX750
FUSE (10A)

(3) 09481-15501-000

FUSE, VZ800, R750/W, GSX750
FUSE (15A)

(4) 09481-15101-000

FUSIBLE 15A
FUSE (15A)

(4) 09481-15101-000

FUSIBLE 15A
FUSE (15A)

(5) 09481-20101-000

FUSIBLE 20A
FUSE,20A

(5) 09481-20101-000

FUSIBLE 20A
FUSE,20A

(6) 36618-35F00-000

COVER
COUVRE CULASSE

(7) 36620-17HA0-000

HARNESS. WIRING NO.2
FAISCEAU

(8) 36654-06J01-000

CAP, TS

(9) 36859-17HA0-000

WIRE. INJECTOR LEAD
PIPE

(10) 09404-06039-000

CLAMP
DOIGT D'ALLUMAGE

(11) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP (L:80)

(12) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:95)

(13) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(14) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(15) 09407-25401-000

GUIDE DE CABLE L=235
CLAMP (L:235)

(16) 09407-14407-000

GUIDE DE CABLE L=145
CLAMP (L:145)

(17) 09407-14407-000

GUIDE DE CABLE L=145
COLLIER

(18) 01550-0612A-000

BOLT

(19) 36851-18H01-000

WIRE. OIL PRESSURE SWITCH
WIRE, OIL PRESSURE SWITCH LEAD

(20) 36618-43410-000

CAOUTCHOUC *

(21) 37000-18860-000

ENSEMBLE SERRURES

(22) 37100-18H20-000

LOCK ASSY, STEERING

(23) 09139-08016-000

VIS 8MM
BOLT (8X20)

(24) 37740-45D00-000

SWITCH ASSY STOP LAM
FAISCEAU STOP LTZ400 K3

(25) 09443-06054-000

RESSORT D'INTERRUPTEUR STOP
SPRING

(26) 37840-25D01-000

SWITCH,STAND GSF650
CONTACTEUR

(27) 07120-0620B-000

SCREW

(28) 38500-17H10-000

HORN ASSY

(29) 07120-0512B-000

BOLT. SPEED SENSOR
BOLT

(30) 38740-24X50-000

RELAIS,BEQU.LAT./POMPE A ESS.
RELAIS

(31) 38740-24X50-000

RELAIS,BEQU.LAT./POMPE A ESS.
RELAY ASSY, FAN MOTOR

(32) 37146-33E00-000

BLANK KEY
KEY, BLANK

(33) 63131-10F00-000

EMBLEME

	Référence	Désignation	Qté
# 1	36610-18HK0-000 3661018HK0000 3661018HK0000	FAISCEAU	Non disponible	0,00 €
# 2	09481-10501-000 09481-10501-000 0948110501000	FUSE 10A VZ800, R750/W, GSX750 FUSE (10A)	2,46 €
# 3	09481-15501-000 09481-15501-000 0948115501000	FUSE, VZ800, R750/W, GSX750 FUSE (15A)	1,20 €
# 4	09481-15101-000 0948115101000 0948115101000	FUSIBLE 15A FUSE (15A)	2,46 €
# 5	09481-20101-000 0948120101000 0948120101000	FUSIBLE 20A FUSE, 20A	2,46 €
# 6	36618-35F00-000 3661835F00000 3661835F00000	COVER COUVRE CULASSE	8,61 €
# 7	36620-17HA0-000 3662017HA0000 3662017HA0000	HARNESS. WIRING NO.2 FAISCEAU	135,61 €
# 8	36654-06J00-000 36654-06J01-000 3665406J00000	CAP, TS	11,02 €
# 9	36859-17HA0-000 3685917HA0000 3685917HA0000	WIRE. INJECTOR LEAD PIPE	151,44 €
# 10	09404-06429-000 09404-06039-000 0940406429000	CLAMP DOIGT D'ALLUMAGE	2,86 €
# 11	09404-06433-000 09404-06036-000 0940406433000	CLAMP (L80 T:1.0) CLAMP (L:80)	2,93 €
# 12	09407-11401-000 09407-14403-000 0940711401000	GUIDE DE CABLE L=125 CLAMP (L:95)	3,13 €
# 13	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 14	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 15	09407-25401-000 0940725401000 0940725401000	GUIDE DE CABLE L=235 CLAMP (L:235)	6,26 €
# 16	09407-14407-000 0940714407000 0940714407000	GUIDE DE CABLE L=145 CLAMP (L:145)	4,02 €
# 17	09407-10404-000 09407-14407-000 0940710404000	GUIDE DE CABLE L=145 COLLIER	4,02 €
# 18	01550-0612A-000 015500612A000 015500612A000	BOLT	2,60 €
# 19	36851-18H00-000 36851-18H01-000 3685118H00000	WIRE. OIL PRESSURE SWITCH WIRE, OIL PRESSURE SWITCH LEAD	18,12 €
# 20	36618-43410-000 3661843410000 3661843410000	CAOUTCHOUC *	7,16 €
# 21	37000-18860-000 3700018860000 3700018860000	ENSEMBLE SERRURES	Non disponible	0,00 €
# 22	37100-18H20-000 3710018H20000 3710018H20000	LOCK ASSY, STEERING	Non disponible	0,00 €
# 23	09139-08016-000 0913908016000 0913908016000	VIS 8MM BOLT (8X20)	3,77 €
# 24	37740-24A00-000 37740-45D00-000 3774024A00000	SWITCH ASSY STOP LAM FAISCEAU STOP LTZ400 K3	21,98 €
# 25	09443-06054-000 0944306054000 0944306054000	RESSORT D'INTERRUPTEUR STOP SPRING	3,48 €
# 26	37840-25D00-000 37840-25D01-000 3784025D00000	SWITCH, STAND GSF650 CONTACTEUR	84,08 €
# 27	07120-0620B-000 071200620B000 071200620B000	SCREW	4,02 €
# 28	38500-17H10-000 3850017H10000 3850017H10000	HORN ASSY	68,52 €
# 29	07120-0512A-000 07120-0512B-000 071200512A000	BOLT. SPEED SENSOR BOLT	2,86 €
# 30	38740-24X50-000 3874024X50000 3874024X50000	RELAIS, BEQU.LAT./POMPE A ESS. RELAIS	41,35 €
# 31	38740-24X50-000 3874024X50000 3874024X50000	RELAIS, BEQU.LAT./POMPE A ESS. RELAY ASSY, FAN MOTOR	41,35 €
# 32	37146-33E00-000 3714633E00000 3714633E00000	BLANK KEY KEY, BLANK	20,19 €
# 33	63131-10F00-000 6313110F00000 6313110F00000	EMBLEME	9,57 €
