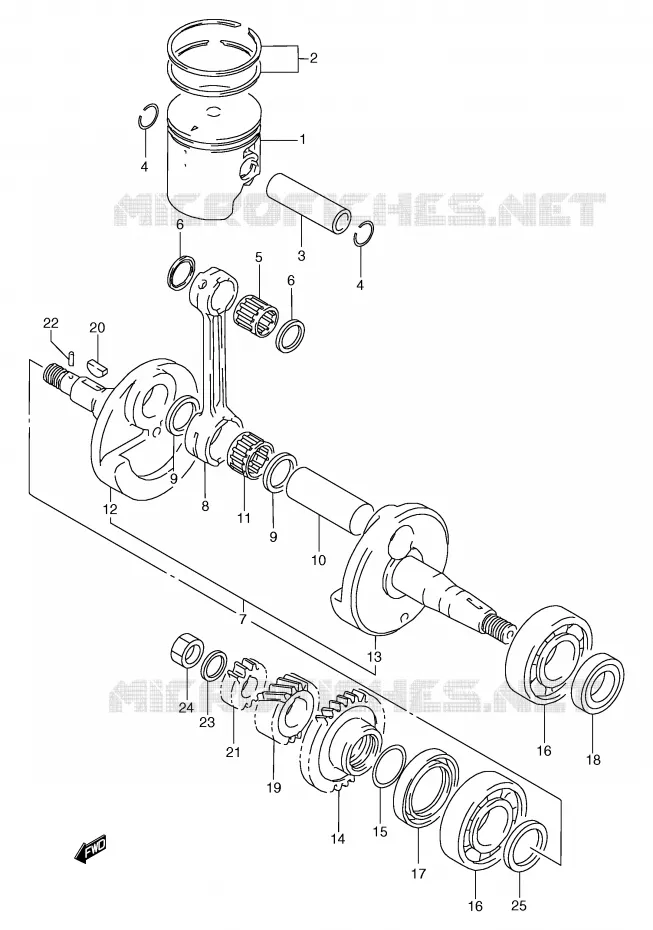

Vue éclatée

CARTER

VILEBREQUIN POUR SUZUKI TS-R 125 1992

BALANCIER

(1) 12100-03D00-050

SET-PISTON 2.SURDIM. TS125R
PISTON (OS:0.5)

(1) 12110-03D03-0F0

PISTON NU STD. TS125R 56.00MM
PISTON

(1) 12100-03D00-025

SET-PISTON 1.SURDIM. TS125R
PISTON (OS:0.25)

(2) 12140-03D30-000

JEU DES SEGMENTS STD. TS125R
JEU DE SEGMENTS

(2) 12140-03D30-025

JEU DES SEGMENTS 0.25MM TS125R
RING SET, PISTON (OS:0.25)

(2) 12140-03D30-050

JEU DES SEGMENTS 0.50MM TS125R
JEU DE SEGMENTS

(3) 12151-10D00-000

AXE DE PISTON TS125R
AXE DE PISTON

(4) 09381-16001-000

CIRCLIP D'AXE DE PISTON 16MM
CIRCLIP

(4) 09381-16001-000

CIRCLIP D'AXE DE PISTON 16MM
CIRCLIP

(5) 09263-16028-000

ROULEMENT, AIGUILLE 16X20X17.8
ROULEMENT

(6) 09169-16007-000

TOLE DE SURETE
WASHER

(6) 09169-16007-000

TOLE DE SURETE
WASHER

(7) 12200-03D01-000

CRANKSHAFT ASSY

(8) 12161-12C06-0D0

BIELLE NU TS125R/RG125F
ROD, CONNECTING

(9) 09160-22070-000

RONDELLE 22X27.5X1.5
WASHER

(9) 09160-22070-000

RONDELLE 22X27.5X1.5
WASHER

(10) 12211-19D00-0A0

AXE DE BIELLE TS125R/RG125F
MANETON

(11) 09263-22060-000

ROULEMENT A AIGUILLE 22X28X16
CAGE A AIGUILLES *

(12) 12221-03D01-000

12221-03D01-000
CRANKSHAFT, RH

(13) 12261-03D01-000

CRANKSHAFT.L
CRANKSHAFT, LH

(14) 12661-03D02-000

GEAR.CRANK BLANCER DRIVE
PIGNON

(15) 09280-24007-000

JOINT TORIQUE 2.3X24.4
O RING

(16) 09262-25084-000

ROULEMENT A BILLE 25X62X17
BEARING,25X62X17

(16) 09262-25084-000

ROULEMENT A BILLE 25X62X17
BEARING,25X62X17

(17) 09283-36004-000

SIMMER 36X52X8
SEAL,OIL(36X52X8)

(18) 09283-25079-000

SIMMER 25X36X6
SEAL,OIL

(19) 21111-36A00-000

PIGNON PRIMAIRE NT:20
PIGNON

(20) 08341-31059-000

CLAVETTE
KEY

(21) 17451-13A01-000

PIGNON, ENTRAINEM. POMPE A EAU
PIGNON

(22) 04221-03059-000

BOULON
PIN 16X10

(23) 09164-14011-000

RONDELLE ELASTIQUE
WASHER

(24) 09140-14027-000

ECROU 14MM
NUT

(25) 09170-25341-190

SHIM,25X34X1.9

(25) 09170-25341-160

PASTILHA
SHIM,25X34X1.6

(25) 09170-25341-165

SHIM,25X34X1.65

(25) 09170-25341-170

SHIM,25X34X1.7

(25) 09170-25341-175

SHIM,25X34X1.75

(25) 09170-25341-180

SHIM,25X34X1.8

(25) 09170-25341-185

SHIM,25X34X1.85

(25) 09170-25341-195

SHIM,25X34X1.95

(25) 09170-25341-200

SHIM,25X34X2

(25) 09170-25341-205

SHIM,25X34X2.05

(25) 09170-25341-210

RONDELLE COMPENSAT. 25X34X2.10
SHIM,25X34X2.1

(25) 09170-25341-215

SHIM,25X34X2.15

(25) 09170-25341-220

SHIM,25X34X2.2

(25) 09170-25341-225

SHIM,25X34X2.25

(25) 09170-25341-230

RONDELLE COMPENSAT. 25X34X2.30
SHIM,25X34X2.3

	Référence	Désignation	Qté
# 1	12110-03D03-050 12100-03D00-050 1211003D03050	SET-PISTON 2.SURDIM. TS125R PISTON (OS:0.5)	728,81 €
# 1	12110-03D03-0F0 1211003D030F0 1211003D030F0	PISTON NU STD. TS125R 56.00MM PISTON	713,28 €
# 1	12110-03D03-025 1211003D03025	SET-PISTON 1.SURDIM. TS125R PISTON (OS:0.25)	Non disponible	0,00 €
# 2	12140-03D30-000 1214003D30000 1214003D30000	JEU DES SEGMENTS STD. TS125R JEU DE SEGMENTS	72,21 €
# 2	12140-03D30-025 1214003D30025 1214003D30025	JEU DES SEGMENTS 0.25MM TS125R RING SET, PISTON (OS:0.25)	Non disponible	0,00 €
# 2	12140-03D30-050 1214003D30050 1214003D30050	JEU DES SEGMENTS 0.50MM TS125R JEU DE SEGMENTS	Non disponible	0,00 €
# 3	12151-32C00-000 12151-10D00-000 1215132C00000	AXE DE PISTON TS125R AXE DE PISTON	14,77 €
# 4	09381-16001-000 0938116001000 0938116001000	CIRCLIP D'AXE DE PISTON 16MM CIRCLIP	1,89 €
# 5	09263-16028-000 0926316028000 0926316028000	ROULEMENT, AIGUILLE 16X20X17.8 ROULEMENT	16,97 €
# 6	09169-16007-000 0916916007000 0916916007000	TOLE DE SURETE WASHER	6,79 €
# 7	12200-03D00-000 1220003D00000	CRANKSHAFT ASSY	Non disponible	0,00 €
# 8	12161-12C06-0D0 1216112C060D0 1216112C060D0	BIELLE NU TS125R/RG125F ROD, CONNECTING	91,61 €
# 9	09160-22070-000 0916022070000 0916022070000	RONDELLE 22X27.5X1.5 WASHER	7,43 €
# 10	12211-19D00-0A0 1221119D000A0 1221119D000A0	AXE DE BIELLE TS125R/RG125F MANETON	Non disponible	0,00 €
# 11	09263-22047-0C0 09263-22060-000 09263220470C0	ROULEMENT A AIGUILLE 22X28X16 CAGE A AIGUILLES *	78,69 €
# 12	12221-03D01-000 1222103D01000 1222103D01000	12221-03D01-000 CRANKSHAFT, RH	Non disponible	0,00 €
# 13	12261-03D01-000 1226103D01000 1226103D01000	CRANKSHAFT.L CRANKSHAFT, LH	142,07 €
# 14	12661-03D01-000 12661-03D02-000 1266103D01000	GEAR.CRANK BLANCER DRIVE PIGNON	99,84 €
# 15	09280-24007-000 0928024007000 0928024007000	JOINT TORIQUE 2.3X24.4 O RING	2,20 €
# 16	09262-25084-000 0926225084000 0926225084000	ROULEMENT A BILLE 25X62X17 BEARING, 25X62X17	32,88 €
# 17	09283-36004-000 0928336004000 0928336004000	SIMMER 36X52X8 SEAL, OIL(36X52X8)	12,20 €
# 18	09283-25079-000 0928325079000 0928325079000	SIMMER 25X36X6 SEAL, OIL	8,23 €
# 19	21111-36A00-000 2111136A00000 2111136A00000	PIGNON PRIMAIRE NT:20 PIGNON	45,83 €
# 20	08341-31059-000 0834131059000 0834131059000	CLAVETTE KEY	3,42 €
# 21	17451-13A01-000 1745113A01000 1745113A01000	PIGNON, ENTRAINEM. POMPE A EAU PIGNON	Non disponible	0,00 €
# 22	04221-03059-000 0422103059000 0422103059000	BOULON PIN 16X10	2,04 €
# 23	09164-14011-000 0916414011000 0916414011000	RONDELLE ELASTIQUE WASHER	2,09 €
# 24	09140-14027-000 0914014027000 0914014027000	ECROU 14MM NUT	3,62 €
# 25	09170-25341-190 0917025341190 0917025341190	SHIM, 25X34X1.9	4,79 €
# 25	09170-25341-160 0917025341160 0917025341160	PASTILHA SHIM, 25X34X1.6	Non disponible	0,00 €
# 25	09170-25341-165 0917025341165 0917025341165	SHIM, 25X34X1.65	Non disponible	0,00 €
# 25	09170-25341-170 0917025341170 0917025341170	SHIM, 25X34X1.7	Non disponible	0,00 €
# 25	09170-25341-175 0917025341175 0917025341175	SHIM, 25X34X1.75	Non disponible	0,00 €
# 25	09170-25341-180 0917025341180 0917025341180	SHIM, 25X34X1.8	Non disponible	0,00 €
# 25	09170-25341-185 0917025341185 0917025341185	SHIM, 25X34X1.85	Non disponible	0,00 €
# 25	09170-25341-195 0917025341195 0917025341195	SHIM, 25X34X1.95	Non disponible	0,00 €
# 25	09170-25341-200 0917025341200 0917025341200	SHIM, 25X34X2	Non disponible	0,00 €
# 25	09170-25341-205 0917025341205 0917025341205	SHIM, 25X34X2.05	Non disponible	0,00 €
# 25	09170-25341-210 0917025341210 0917025341210	RONDELLE COMPENSAT. 25X34X2.10 SHIM, 25X34X2.1	Non disponible	0,00 €
# 25	09170-25341-215 0917025341215 0917025341215	SHIM, 25X34X2.15	Non disponible	0,00 €
# 25	09170-25341-220 0917025341220 0917025341220	SHIM, 25X34X2.2	Non disponible	0,00 €
# 25	09170-25341-225 0917025341225 0917025341225	SHIM, 25X34X2.25	Non disponible	0,00 €
# 25	09170-25341-230 0917025341230 0917025341230	RONDELLE COMPENSAT. 25X34X2.30 SHIM, 25X34X2.3	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au VILEBREQUIN de votre Suzuki de TS-R. Nous restons à votre disposition pour toute question.
