SILENCIEUX

POMPE A HUILE POUR SUZUKI TS-R 125 1990

POMPE A EAU

(1) 16100-03D01-000

POMPE A HUILE COMPLET TS125R
PUMP ASSY, OIL

(2) 09280-20003-000

JOINT TORIQUE 1.5X19.5
O RING, OIL PUMP

(3) 09108-05014-000

STUD BOLT (L:18)

(4) 09108-05015-000

BOLT,STUD

(5) 08316-1005B-000

NUT

(6) 16321-36A00-000

PIGNON ENTRAINEMENT DU POMPE
GEAR, OIL PUMP DRIVE (NT:18/19)

(7) 16320-03D01-000

SHAFT, OIL PUMP GEAR

(7) 16320-03D02-000

SHAFT, OIL PUMP GEAR

(8) 16131-03D01-000

COUVERCLE POMPE A HUILE TS125R
COVER, OIL PUMP

(9) 02142-05103-000

--> 02142-0510A
SCREW

(10) 09355-45001-600

HOSE,4.5X8.5X600
HOSE (4.5X8.5X300)

(11) 09401-08401-000

BRIDE DE TUYAU
NUT

(11) 09401-08401-000

BRIDE DE TUYAU
NUT

(12) 09352-20504-600

TUYAU 2X5X600MM
HOSE (2X5X300)

(13) 09401-04401-000

BRIDE DE TUYAU
NUT

(13) 09401-04401-000

BRIDE DE TUYAU
NUT

(14) 26431-03D00-000

ENTRAINEMENT DU COMPTE-TOURS
PIGNON

(15) 09160-08003-000

RONDELLE 8X13.7X1
WASHER

(16) 26441-03D00-000

DOUILLE TRANSMISSION COMPTE-T.
BAGUE

(17) 09280-10001-000

JOINT TORIQUE D: 1.3, ID: 9.6
O RING

(18) 09135-06501-000

BOLT (6X10)

(19) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
WASHER

	Référence	Désignation	Qté
# 1	16100-03D01-000 1610003D01000 1610003D01000	POMPE A HUILE COMPLET TS125R PUMP ASSY, OIL	223,76 €
# 2	09280-20003-000 0928020003000 0928020003000	JOINT TORIQUE 1.5X19.5 O RING, OIL PUMP	3,48 €
# 3	09108-05014-000 0910805014000 0910805014000	STUD BOLT (L:18)	Non disponible	0,00 €
# 4	09108-05015-000 0910805015000 0910805015000	BOLT, STUD	Non disponible	0,00 €
# 5	08316-10053-000 08316-1005B-000 0831610053000	NUT	3,42 €
# 6	16321-36A00-000 1632136A00000 1632136A00000	PIGNON ENTRAINEMENT DU POMPE GEAR, OIL PUMP DRIVE (NT:18/19)	Non disponible	0,00 €
# 7	16320-03D01-000 1632003D01000 1632003D01000	SHAFT, OIL PUMP GEAR	Non disponible	0,00 €
# 7	16320-03D02-000 1632003D02000 1632003D02000	SHAFT, OIL PUMP GEAR	Non disponible	0,00 €
# 8	16131-03D01-000 1613103D01000 1613103D01000	COUVERCLE POMPE A HUILE TS125R COVER, OIL PUMP	Non disponible	0,00 €
# 9	02142-05103-000 0214205103000 0214205103000	--> 02142-0510A SCREW	Non disponible	0,00 €
# 10	09352-45853-300 09355-45001-600 0935245853300	HOSE, 4.5X8.5X600 HOSE (4.5X8.5X300)	12,60 €
# 11	09401-08401-000 0940108401000 0940108401000	BRIDE DE TUYAU NUT	1,89 €
# 12	09352-20503-300 09352-20504-600 0935220503300	TUYAU 2X5X600MM HOSE (2X5X300)	6,22 €
# 13	09401-04401-000 0940104401000 0940104401000	BRIDE DE TUYAU NUT	2,53 €
# 14	26431-03D00-000 2643103D00000 2643103D00000	ENTRAINEMENT DU COMPTE-TOURS PIGNON	22,69 €
# 15	09160-08003-000 0916008003000 0916008003000	RONDELLE 8X13.7X1 WASHER	2,09 €
# 16	26441-03D00-000 2644103D00000 2644103D00000	DOUILLE TRANSMISSION COMPTE-T. BAGUE	16,26 €
# 17	09280-10001-000 0928010001000 0928010001000	JOINT TORIQUE D: 1.3, ID: 9.6 O RING	2,20 €
# 18	09135-06002-000 09135-06501-000 0913506002000	BOLT (6X10)	4,02 €
# 19	09168-06004-000 0916806004000 0916806004000	BAGUE DE JOINT 6.2X11X1.2 WASHER	1,64 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.

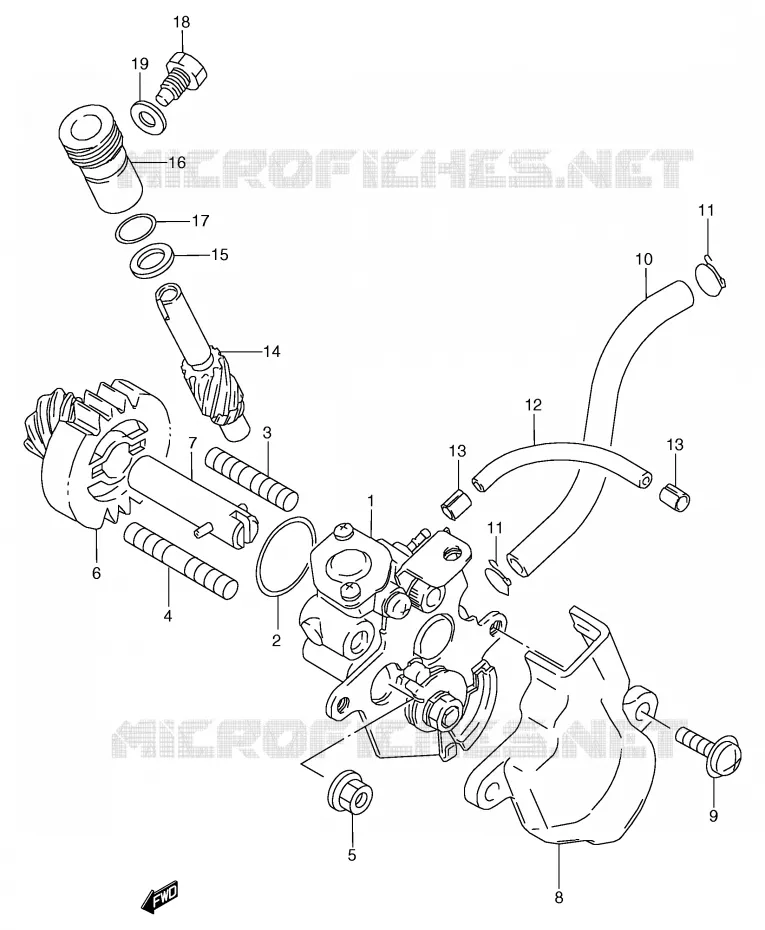

Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au POMPE A HUILE de votre Suzuki de TS-R. Nous restons à votre disposition pour toute question.
