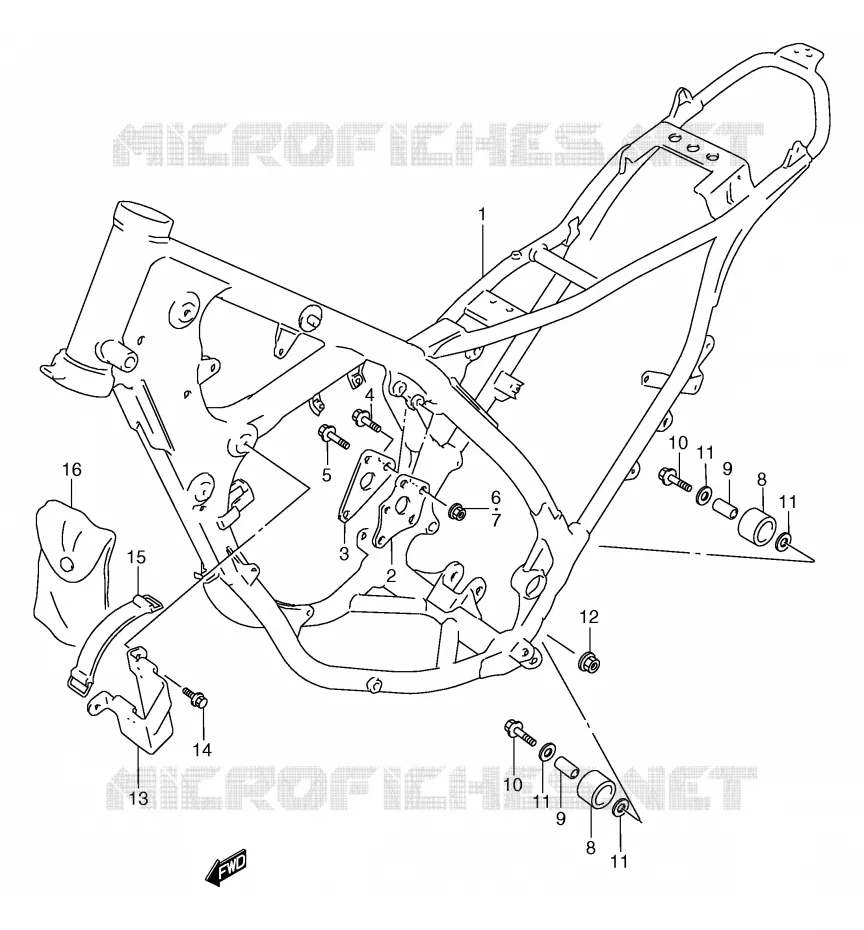

CADRE (MODELE K / L / M / N / P) POUR SUZUKI TS-R 125 1989

CADRE (MODELE R)

(1) 41100-03D00-34S

FRAME (BLUE)

(1) 41100-03D02-0NF

FRAME (BLUE)

(1) 41100-03D02-28W

FRAME (WHITE)

(1) 41100-03D12-1TS

CADRE NU BLANC TS125RP BLEU/BL
FRAME (WHITE)

(1) 41100-03D12-0NF

41100-03D12-0NF
FRAME (BLUE)

(1) 41100-03D12-1TS

CADRE NU BLANC TS125RP BLEU/BL
FRAME (WHITE)

(1) 41100-03D13-1AZ

41100-03D13-1AZ
FRAME (YELLOW)

(1) 41100-03D12-1TS

CADRE NU BLANC TS125RP BLEU/BL
FRAME (WHITE)

(1) 41100-03D12-24K

41100-03D12-24K
CADRE

(1) 41100-03D12-1TS

CADRE NU BLANC TS125RP BLEU/BL
FRAME (WHITE)

(2) 41910-03D00-000

SUPPORT MOTEUR

(3) 41921-03D00-000

SUPPORT MOTEUR

(4) 01550-08407-000

BOLT,SEC CASE
BOLT, LOWER

(5) 01204-08407-000

VIS 8X40MM
BOLT, UPPER

(6) 08319-31087-000

ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT

(7) 09159-08116-000

NUT

(8) 43911-01B10-000

ROULEAU GUIDE DE CHAINE SUP.
CAGE A AIGUILLES

(8) 43911-01B10-000

ROULEAU GUIDE DE CHAINE SUP.
CAGE A AIGUILLES

(9) 09180-08206-000

SPACER
SPACER, CHAIN ROLLER

(9) 09180-08206-000

SPACER
SPACER, CHAIN ROLLER

(9) 09180-08206-000

SPACER
SPACER, CHAIN ROLLER
SPACER

(9) 09180-08206-000

SPACER
SPACER, CHAIN ROLLER
SPACER

(10) 09103-08043-000

VIS 8X45
BOLT

(10) 09103-08043-000

VIS 8X45
BOLT

(11) 08211-08221-000

RONDELLE DE SURETE
WASHER

(11) 08211-08221-000

RONDELLE DE SURETE
WASHER

(11) 08211-08221-000

RONDELLE DE SURETE
WASHER

(11) 08211-08221-000

RONDELLE DE SURETE
WASHER

(12) 08319-31087-000

ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT,LOWER

(13) 47430-03D00-000

47430-03D00-000
HOLDER, TOOL

(13) 47430-03D01-000

HOLDER, TOOL

(14) 01550-0612B-000

BOLT
.BOLT, OIL GALLERY

(15) 09462-00067-000

BANDE CAOUTCHOUC
BNAD, TOOL

(16) 09800-20019-000

TOOL ASSY

	Référence	Désignation	Qté
# 1	41100-03D00-34S 4110003D0034S 4110003D0034S	FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-03D02-0NF 4110003D020NF 4110003D020NF	FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-03D02-28W 4110003D0228W 4110003D0228W	FRAME (WHITE)	Non disponible	0,00 €
# 1	41100-03D10-28W 4110003D1028W	CADRE NU BLANC TS125RP BLEU/BL FRAME (WHITE)	Non disponible	0,00 €
# 1	41100-03D11-0NF 4110003D110NF	41100-03D12-0NF FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-03D11-28W 4110003D1128W	CADRE NU BLANC TS125RP BLEU/BL FRAME (WHITE)	Non disponible	0,00 €
# 1	41100-03D12-1AZ 4110003D121AZ	41100-03D13-1AZ FRAME (YELLOW)	Non disponible	0,00 €
# 1	41100-03D12-1TS 4110003D121TS 4110003D121TS	CADRE NU BLANC TS125RP BLEU/BL FRAME (WHITE)	Non disponible	0,00 €
# 1	41100-03D12-24K 4110003D1224K 4110003D1224K	41100-03D12-24K CADRE	Non disponible	0,00 €
# 1	41100-03D12-28W 4110003D1228W	CADRE NU BLANC TS125RP BLEU/BL FRAME (WHITE)	Non disponible	0,00 €
# 2	41910-03D00-000 4191003D00000 4191003D00000	SUPPORT MOTEUR	Non disponible	0,00 €
# 3	41921-03D00-000 4192103D00000 4192103D00000	SUPPORT MOTEUR	Non disponible	0,00 €
# 4	01517-08407-000 01550-08407-000 0151708407000	BOLT, SEC CASE BOLT, LOWER	4,57 €
# 5	01204-08407-000 0120408407000 0120408407000	VIS 8X40MM BOLT, UPPER	2,26 €
# 6	08319-31087-000 0831931087000 0831931087000	ECROU 8MM CHROMEE, AUTOBLOCANTE NUT	3,13 €
# 7	09159-08101-000 09159-08116-000 0915908101000	NUT	7,43 €
# 8	43911-01B10-000 4391101B10000 4391101B10000	ROULEAU GUIDE DE CHAINE SUP. CAGE A AIGUILLES	20,21 €
# 9	09180-08136-000 09180-08206-000 0918008136000	SPACER SPACER, CHAIN ROLLER	5,10 €
# 10	09103-08043-000 0910308043000 0910308043000	VIS 8X45 BOLT	4,77 €
# 11	08211-08221-000 0821108221000 0821108221000	RONDELLE DE SURETE WASHER	2,09 €
# 12	08319-31087-000 0831931087000 0831931087000	ECROU 8MM CHROMEE, AUTOBLOCANTE NUT, LOWER	3,13 €
# 13	47430-03D00-000 4743003D00000 4743003D00000	47430-03D00-000 HOLDER, TOOL	Non disponible	0,00 €
# 13	47430-03D01-000 4743003D01000 4743003D01000	HOLDER, TOOL	Non disponible	0,00 €
# 14	01517-06125-000 01550-0612B-000 0151706125000	BOLT .BOLT, OIL GALLERY	3,15 €
# 15	09462-00067-000 0946200067000 0946200067000	BANDE CAOUTCHOUC BNAD, TOOL	6,10 €
# 16	09800-20019-000 0980020019000 0980020019000	TOOL ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE (MODELE K/L/M/N/P) de votre Suzuki de TS-R. Nous restons à votre disposition pour toute question.
