POMPE A HUILE REFER TO FIG.8A(B-13) FOR MODEL N P9,MODEL R P31

POMPE A HUILE (MODELE N P9,MODELE R P31) POUR SUZUKI TS-ER 125 1982

EMBRAYAGE

(1) 16100-48710-000

POMPE A HUILE COMPLET
PUMP ASSY,OIL

(2) 16731-03101-000

JOINT
WASHER

(3) 02112-3516A-000

SCREW

(4) 02112-3530A-000

SCREW

(4) 02112-0530A-000

SCREW
VIS

(5) 16351-48730-000

PIGNON ENTRAINEMENT DU POMPE
GEAR, DRIVEN

(6) 09160-10065-000

RONDELLE
WASHER

(6) 09160-10065-000

RONDELLE
WASHER

(7) 16322-48730-000

ARBRE D'ENTRAINEMENT
ARBRE

(8) 09160-21012-000

RONDELLE
WASHER,THRUST

(9) 16292-03112-000

NIPPLE
TERMINAL, CABLE

(10) 16391-05031-000

PIECE ENTRAINEMENT POMPE
PIESE

(11) 09119-08014-000

VIS 8X47MM
BOLT (8X29)

(12) 08310-0008B-000

NUT

(12) 08310-00087-000

ECROU 8MM
NUT

(13) 11411-48701-000

COUVERCLE POMPE A HUILE TS125
COVER, OIL PUMP

(14) 02142-0516B-000

SCREW

(14) 02112-0516B-000

SCREW. TRUNK BOX
SCREW

(15) 09359-45855-600

HOSE (4.5X8.5X300)
HOSE, OIL INLET (L:600)

(16) 09401-08401-000

BRIDE DE TUYAU
CLAMP

(16) 09401-08401-000

BRIDE DE TUYAU
CLAMP

(17) 16831-48700-000

GROMMET

(18) 09404-06039-000

CLAMP

(19) 09352-20503-600

TUYAU 2X5X600MM
HOSE, OIL OUTLET (L:600->05)

(20) 09401-04401-000

BRIDE DE TUYAU
NUT

(20) 09401-04401-000

BRIDE DE TUYAU
NUT

(21) 09180-10049-000

SPACER (10.2X16X24.4)

	Référence	Désignation	Qté
# 1	16100-48710-000 1610048710000 1610048710000	POMPE A HUILE COMPLET PUMP ASSY, OIL	268,77 €
# 2	16731-03101-000 1673103101000 1673103101000	JOINT WASHER	4,95 €
# 3	02112-35163-000 02112-3516A-000 0211235163000	SCREW	2,66 €
# 4	02112-35303-000 02112-3530A-000 0211235303000	SCREW	2,82 €

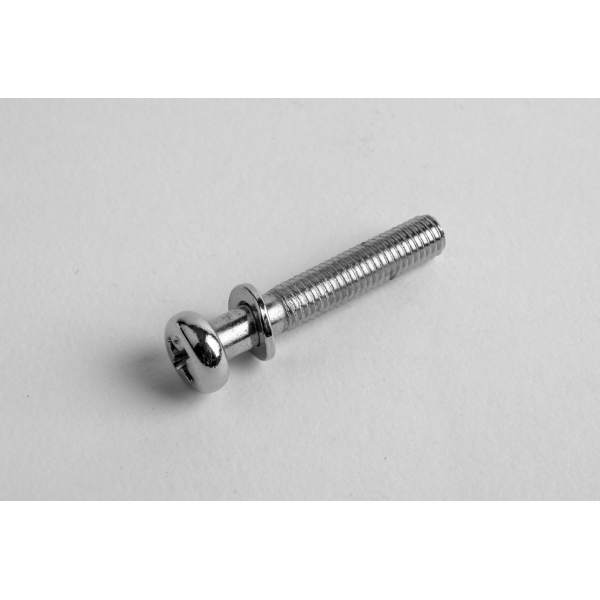

# 4	02112-35307-000 02112-0530A-000 0211235307000	SCREW VIS	2,11 €
# 5	16351-48730-000 1635148730000 1635148730000	PIGNON ENTRAINEMENT DU POMPE GEAR, DRIVEN	Non disponible	0,00 €
# 6	09160-10065-000 0916010065000 0916010065000	RONDELLE WASHER	Non disponible	0,00 €
# 7	16322-48730-000 1632248730000 1632248730000	ARBRE D'ENTRAINEMENT ARBRE	Non disponible	0,00 €
# 8	09160-21012-000 0916021012000 0916021012000	RONDELLE WASHER, THRUST	Non disponible	0,00 €
# 9	16292-03112-000 1629203112000 1629203112000	NIPPLE TERMINAL, CABLE	9,07 €
# 10	16391-05031-000 1639105031000 1639105031000	PIECE ENTRAINEMENT POMPE PIESE	6,57 €
# 11	09119-08014-000 0911908014000 0911908014000	VIS 8X47MM BOLT (8X29)	3,95 €
# 12	08310-00083-000 08310-0008B-000 0831000083000	NUT	3,08 €
# 12	08310-00087-000 0831000087000 0831000087000	ECROU 8MM NUT	2,40 €
# 13	11411-48701-000 1141148701000 1141148701000	COUVERCLE POMPE A HUILE TS125 COVER, OIL PUMP	19,13 €
# 14	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW	2,06 €
# 14	02142-05163-000 02142-0516B-000 0214205163000	SCREW	2,42 €
# 15	09359-45852-600 09359-45855-600 0935945852600	HOSE (4.5X8.5X300) HOSE, OIL INLET (L:600)	15,62 €
# 16	09401-08401-000 0940108401000 0940108401000	BRIDE DE TUYAU CLAMP	1,89 €
# 17	16831-48700-000 1683148700000 1683148700000	GROMMET	Non disponible	0,00 €
# 18	09404-06413-000 09404-06039-000 0940406413000	CLAMP	2,86 €
# 19	09352-20503-600 0935220503600	TUYAU 2X5X600MM HOSE, OIL OUTLET (L:600->05)	Non disponible	0,00 €
# 20	09401-04401-000 0940104401000 0940104401000	BRIDE DE TUYAU NUT	2,53 €
# 21	09180-10049-000 0918010049000 0918010049000	SPACER (10.2X16X24.4)	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
